МОНТАЖ КАССЕТНОГО ВНУТРЕННЕГО БЛОКА

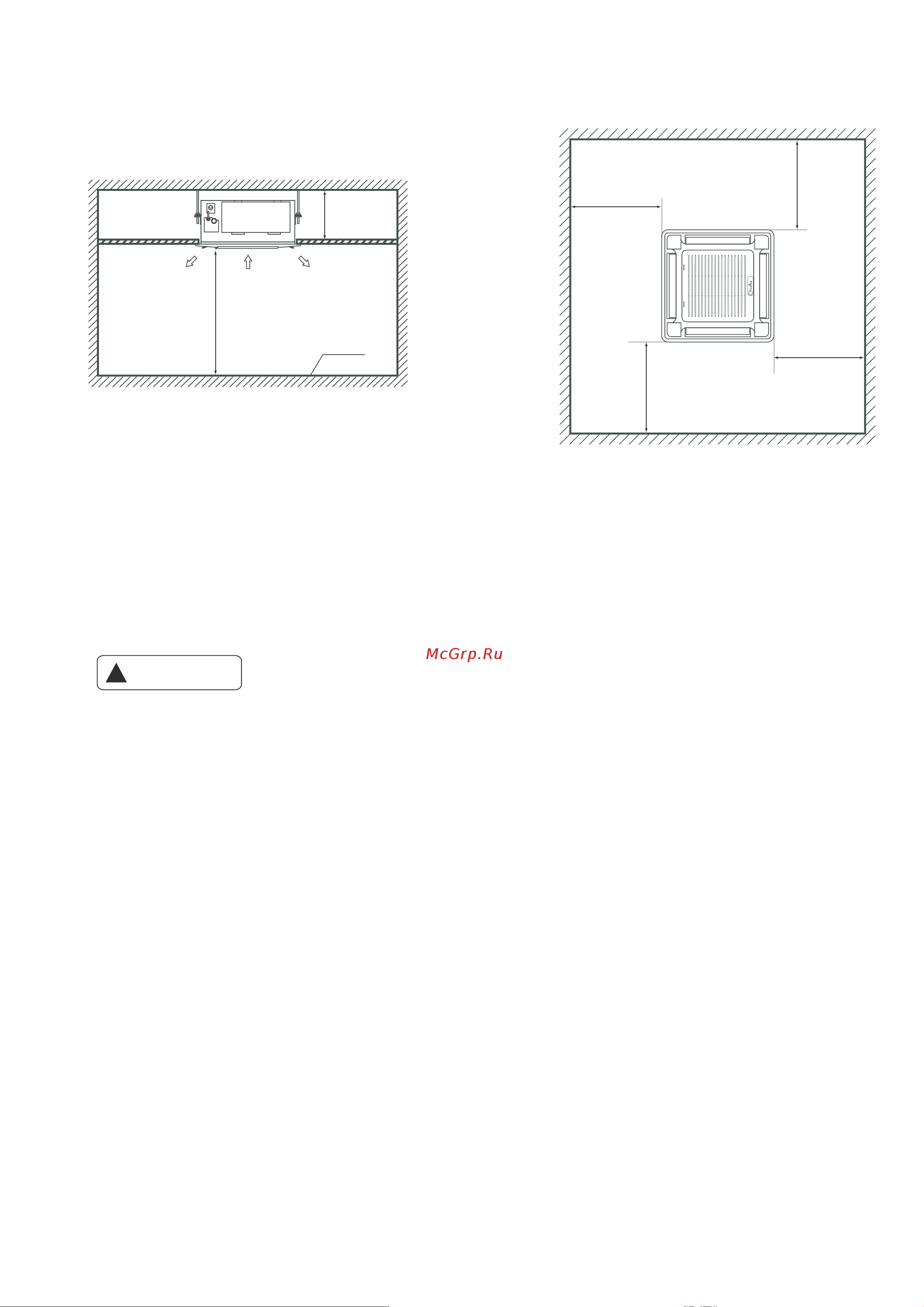

Пространство для установки
Ȍ,2*
ƀƼƺƮƱƹLjƻƺƷƬ
> 2500 ìì
Ƒǁƺư
ƮƺƳưƿǁƬ
ƑLJǁƺư
ƮƺƳưƿǁƬ
ƑLJǁƺư
ƮƺƳưƿǁƬ
> 1000 ìì
> 1000 ìì
> 1000 ìì
> 1000 ìì
Выбор места.
Убедитесь, что:
• Оборудование правильно подобрано для работы в данном помещении.
• Потолок горизонтальный и его конструкция выдерживает вес оборудования.
• Входящим и исходящим воздушным потокам ничего не препятствует. Наружный воздух не оказывает
сильного влияния на температуру в помещении.
• Воздушный поток охватывает все помещение.
• Оборудование установлено вдали от мощных источников тепла
ƑƚƖƙƏƚƖƓ
!
Установка в следующих местах может повлечь за собой повреждение оборудования.
(В случае затруднений проконсультируйтесь с местным дилером):
• местах повышенного содержания в воздухе жиров и масел.
• местах повышенного содержания в воздухе соли (например, на побережье).
• местах повышенного содержания в воздухе едких веществ, например, сульфидов.
• местах неустойчивого электропитания, или рядом с оборудованием, создающим помехи в электросети.
Перед установкой.
Пожалуйста, проверьте надежность внутренних креплений. Если крепление где-то ослабло, пожалуйста,
подтяните.
Установка.
Установка основного блока.
• Подготовьте потолок (убедитесь в его горизонтальности)
• Подготовьте в навесном потолке квадратное отверстие размером под внутренний блок (600×600 мм), исполь-
зуя шаблон.
• Центр отверстия в шаблоне должен совпадать с центром установки блока.
• Отмерьте необходимую длину трубопровода, трубки отвода конденсата и проводов.
• Для уменьшения вибрации, пожалуйста, усильте потолок там, где это необходимо.
• При установке помните, что нельзя монтировать внутренний блок так, чтобы его верхняя часть соприкаса-
лась с основным перекрытием, если проигнорировать это правило, то при работе будут возникать вибрации и
шум.
• Определите места отверстий для подвесов так, чтобы они совпадали с отверстиями на монтажной панели.
• Просверлите 4 отверстия 12 мм, глубиной 50-55 мм в выбранных местах. Затем закрепите в них подвесы
(шпильки, крюки и т.п.).
25
