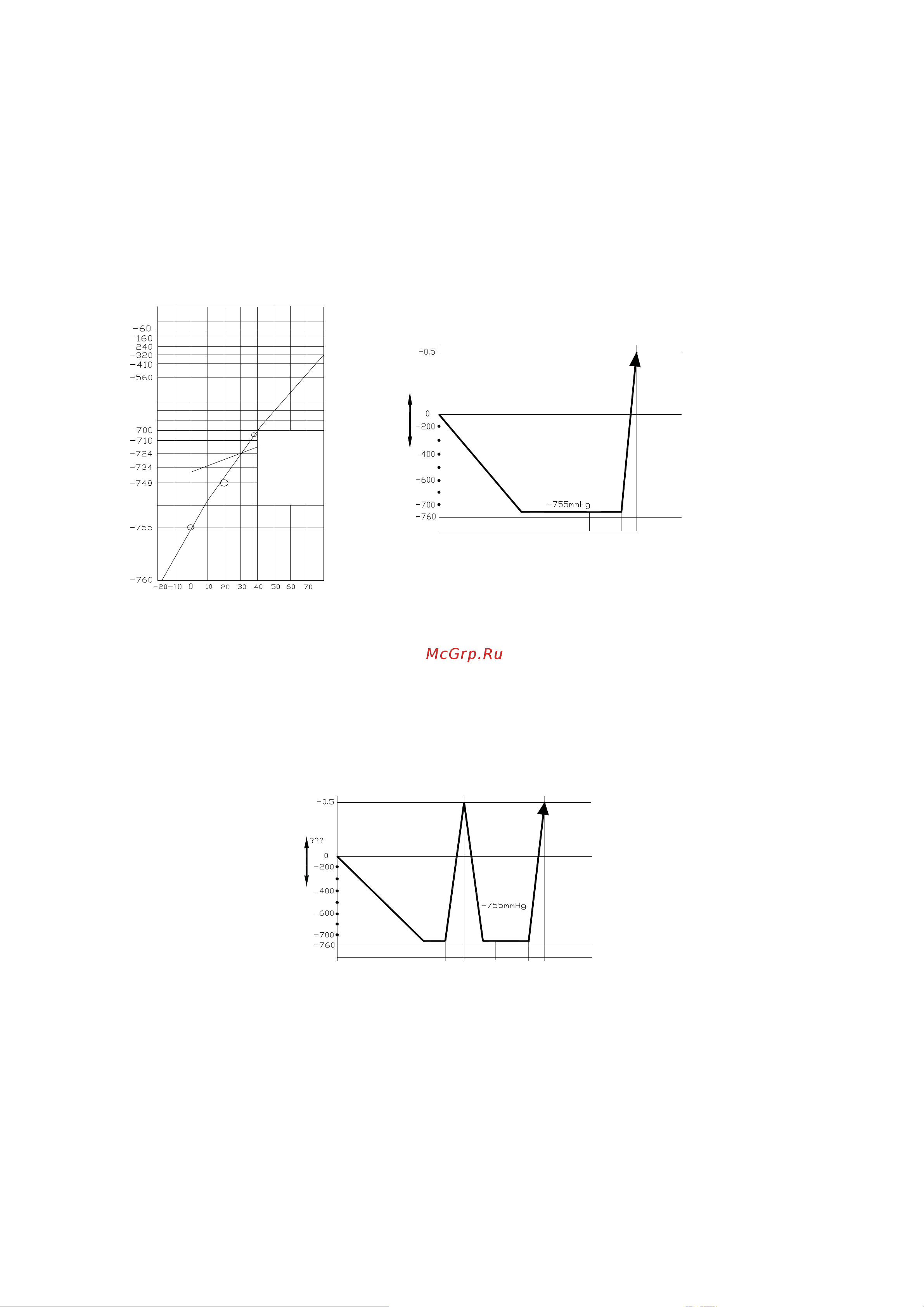

УДАЛЕНИЕ ВОЗДУХА ВАКУУМНЫМ НАСОСОМ
Внимание! При работе с R410A требуется обязательное удаление воздуха двухступенчатым вакуумным на-
сосом с обратным клапаном для предотвращения попадания масла вакуумного насоса в гидравлический
контур! Используйте правильное оборудование при работе.
Общая информация
Как известно, вода кипит при +100°С при нормальном атмосферном давлении. Но при падении давления
температура кипения значительно снижается. Именно по этому, что бы удалить всю влагу из системы,
применяется вакуумирование. На графике ниже приведены необходимые параметры для полного удаления
влаги и нормальной работы системы:
ƟƱƸƻ(
ƺƾƹƺƽƴƾƱƷLjƹƺƱưƬƮƷƱƹƴƱ
ƾƺǃƶƬ
ƳƬƸƱƼƳƬƹƴNj
ƹƱƺƭǁƺưƴƸLJƵ
ƿƼƺƮƱƹLj
ƮƬƶƿƿƸƬ
ƬƾƸƺƽǀƱƼƹƺƱưƬƮƷƱƹƴƱ
ƮƬƶƿƿƸ
ƮƼƱƸNj
ƑƬƶƿƿƸƹƬNjƽƿDŽƶƬ",ǃƬƽƬ#
ƟƱƽƾ"+ǃƬƽ#
ƒƺƭƬƮƷƱƹƴƱǁƷƬưƬƯƱƹƾƬ
При первой установке блока на только что поставленные трубопроводы нет необходимости вакуумировать
систему 2 часа, при условии, что установка трубопроводов проходила при отсутствии атмосферных осадков, и
при относительной влажности воздуха не более 60%. Если установка трубопроводов проходила под осадками
или при повышенной влажности, необходимо проводить вакуумирование в полном объеме.
При повторной установке (перемонтаже) блока, а также при большом количестве воды в контуре (от 10 гр.)
рекомендуем более качественное вакуумирование согласно графику ниже:
ƬƾƸƺƽǀƱƼƹƺƱưƬƮƷƱƹƴƱ
ƮƬƶƿƿƸ
ƑƬƶƿƿƸƹƬNjƽƿDŽƶƬ",ǃƬƽƬ#
ƟƱƽƾ"+ǃƬƽ#
ƒƺƭƬƮƷƱƹƴƱǁƷƬưƬƯƱƹƾƬ
ƒƺƭƬƮƷƱƹƴƱƬƳƺƾƬ
ƑƬƶƿƿƸƹƬNjƽƿDŽƶƬ"+ǃƬƽ#
После первого вакуумирования добавьте в контур осушенный азот при давлении до
25
бар на
30
минут. Удалите азот и снова отвакуумируйте систему. После проверки на утечку добавьте хладагент.
Так же рекомендуем при работе с блоками с относительно небольшим содержанием воды при монтаже
использовать фильтры типа
ADKS-Plus
с фильтр-вставкой (корпус разборного типа) производства
ALCO
Controls или
42
