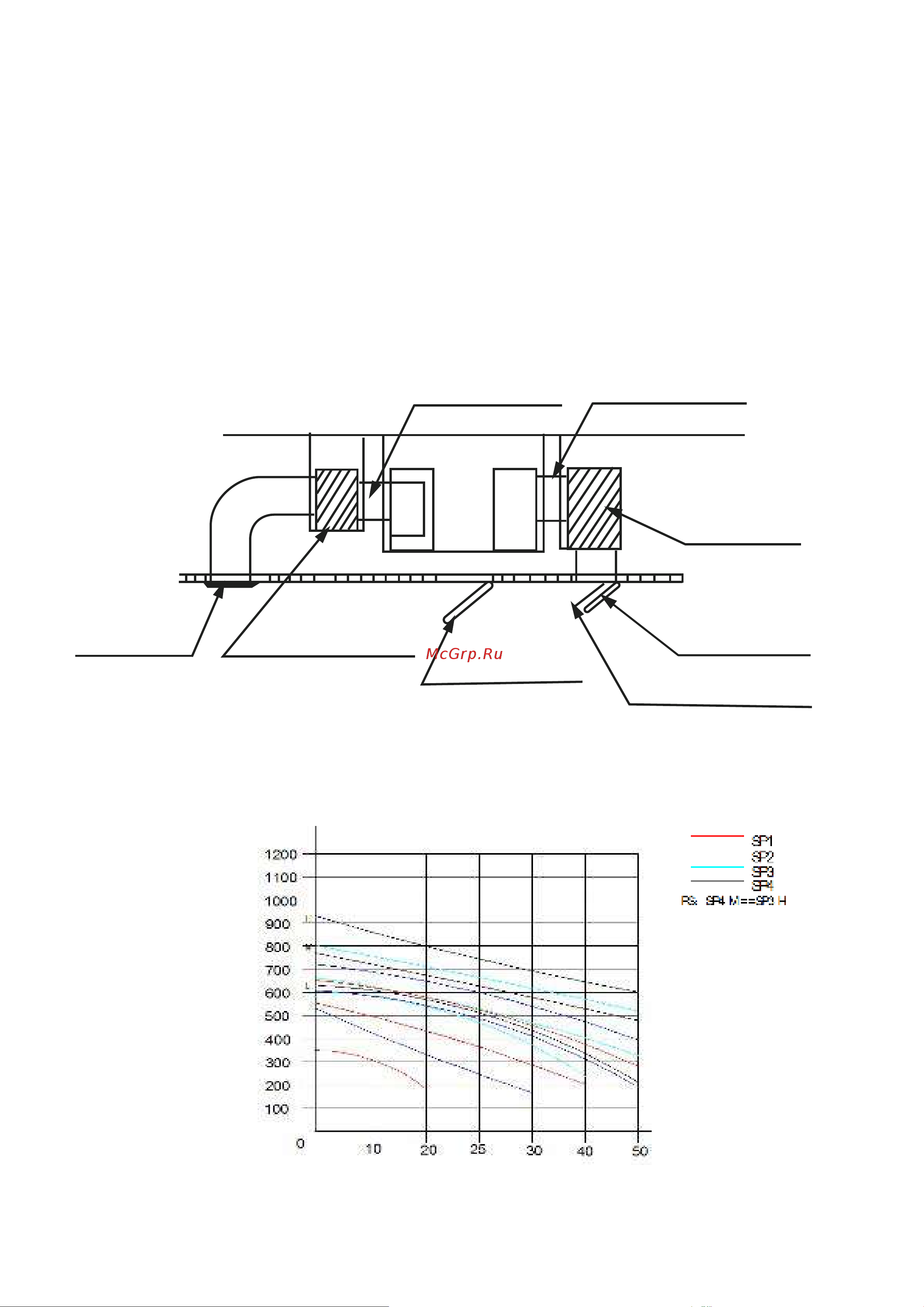

Подсоединение воздуховодов
1. Проектирование системы воздуховодов должно выполнятся в соответствии с местными нормами и стандар-
тами.
2. Воздуховод и детали его монтажа и скрепления должны быть произведены специализированной компанией.
3. Приточный и вытяжной воздуховоды должны быть разнесены на достаточное расстояние, чтобы не возникло
смешения потоков.
4. У внутреннего блока на входе воздуха предусмотрен сетчатый фильтр. Предусмотрите сервисный люк для
очистки фильтра от пыли. Грязный фильтр может вызвать неисправность оборудования.
5. Чтобы снизить шум необходимо установить шумоглушитель.
6. В местах подключения воздуховода к блоку необходимо использовать негорючее брезентовое соединение
для снижения передаваемых вибраций.
7. Во избежание утечек воздуха все воздуховоды должны быть плотно соединены и закрыты изоляцией, чтобы
избежать конденсации влаги.
Примечание: Все элементы системы, кроме основного блока, подготавливаются на месте.
Напорно-расходные характеристики:
30
Выпуск воздуха
Гибкое соединение
Гибкое соединение
Входящая камера
Выходящая камера
Забор воздуха
Воздушный фильтр
Инспекционный люк
RK-M07T5N, RK-M09T5N, RK-M12T5N
Расход воздуха, м
3
/ч
Внешнее статическое давление, Па
