Dantex RK-M09C2N [16/67] Наружные блоки
![Dantex RK-M09C2N [16/67] Наружные блоки](/views2/1843590/page16/bg10.png)

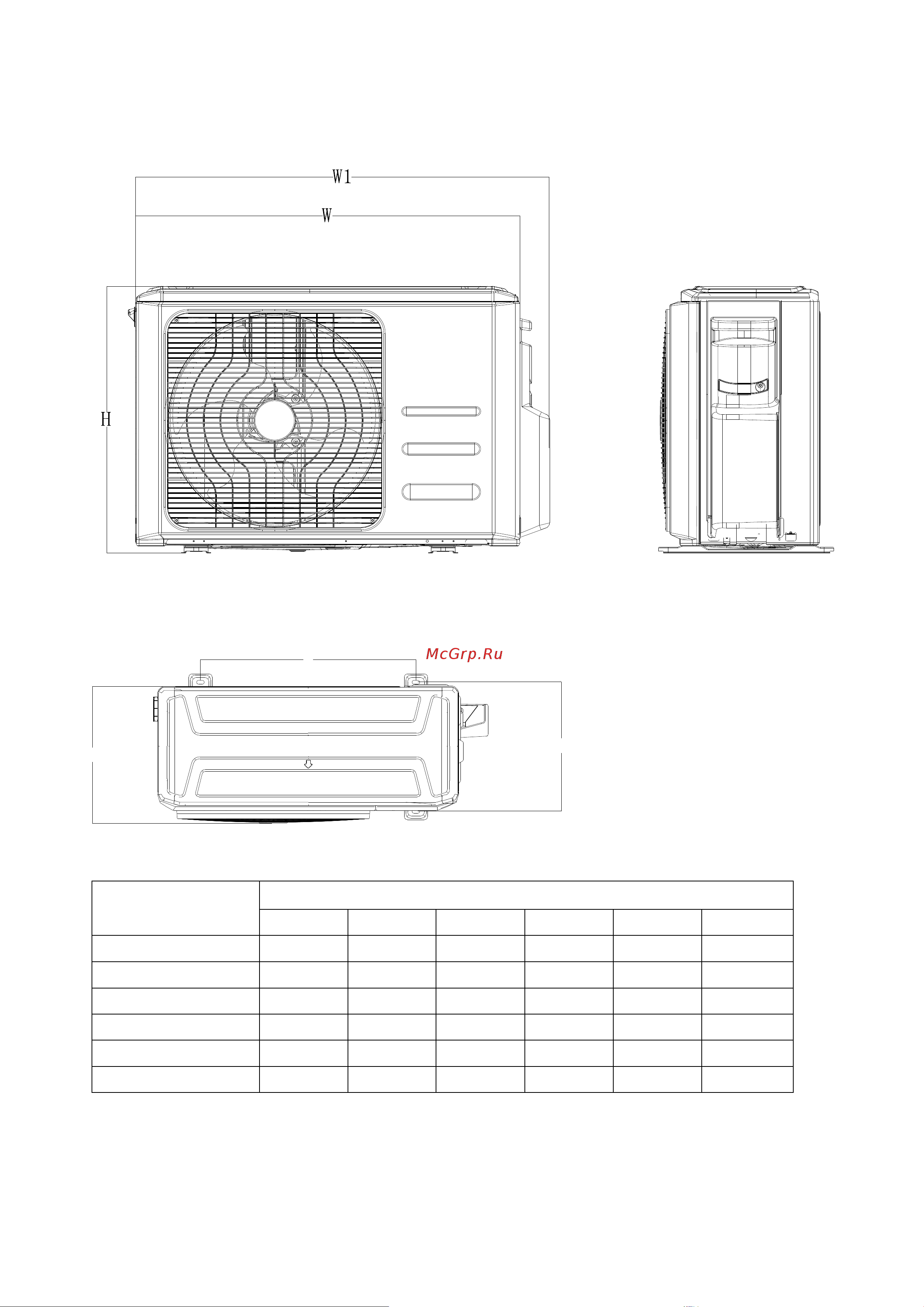

НАРУЖНЫЕ БЛОКИ
16
A
B
D
Модель
Единица измерения：мм
W D H W1 A B
RK-2M18HM2E-W 800 333 554 860 514 340
RK-3M27HM2E-W 845 363 702 923 540 350
RK-4M28HM2E-W 946 410 810 1034 673 403
RK-4M36HM2E-W 946 410 810 1034 673 403
RK-5M36HM2E-W 946 410 810 1034 673 403
RK-3M21HM2E-W 845 363 702 923 540 350
