Dantex RK-M09C2N [52/67] Подключение к настенному внутреннему блоку
![Dantex RK-4M28HM2E-W [52/67] Подключение к настенному внутреннему блоку](/views2/1843590/page52/bg34.png)
Уклон свыше
1/100
Опустите как можно ниже
(примерно 10 см)
1,5-2 м
VP30
Изоляция
Изгиб
S-образный
изгиб
Уклон свыше
1/100
Проверка дренажа
У
бедитесь в отсутствии препятствий по длине дренажной трубы.
1. Включите питание и запустите кондиционер в режиме охлаждение. Прислушайтесь к звуку от дренажной
трубы. Убедитесь в том, что вода сливается (учитывая длину дренажной трубы, вода может появиться с за-
держкой примерно на 1 минуту), проверьте герметичность соединений.
2. Остановите кондиционер, отключите питание.
ВНИМАНИЕ: В случае обнаружения неисправности, ее необходимо немедленно устранить.

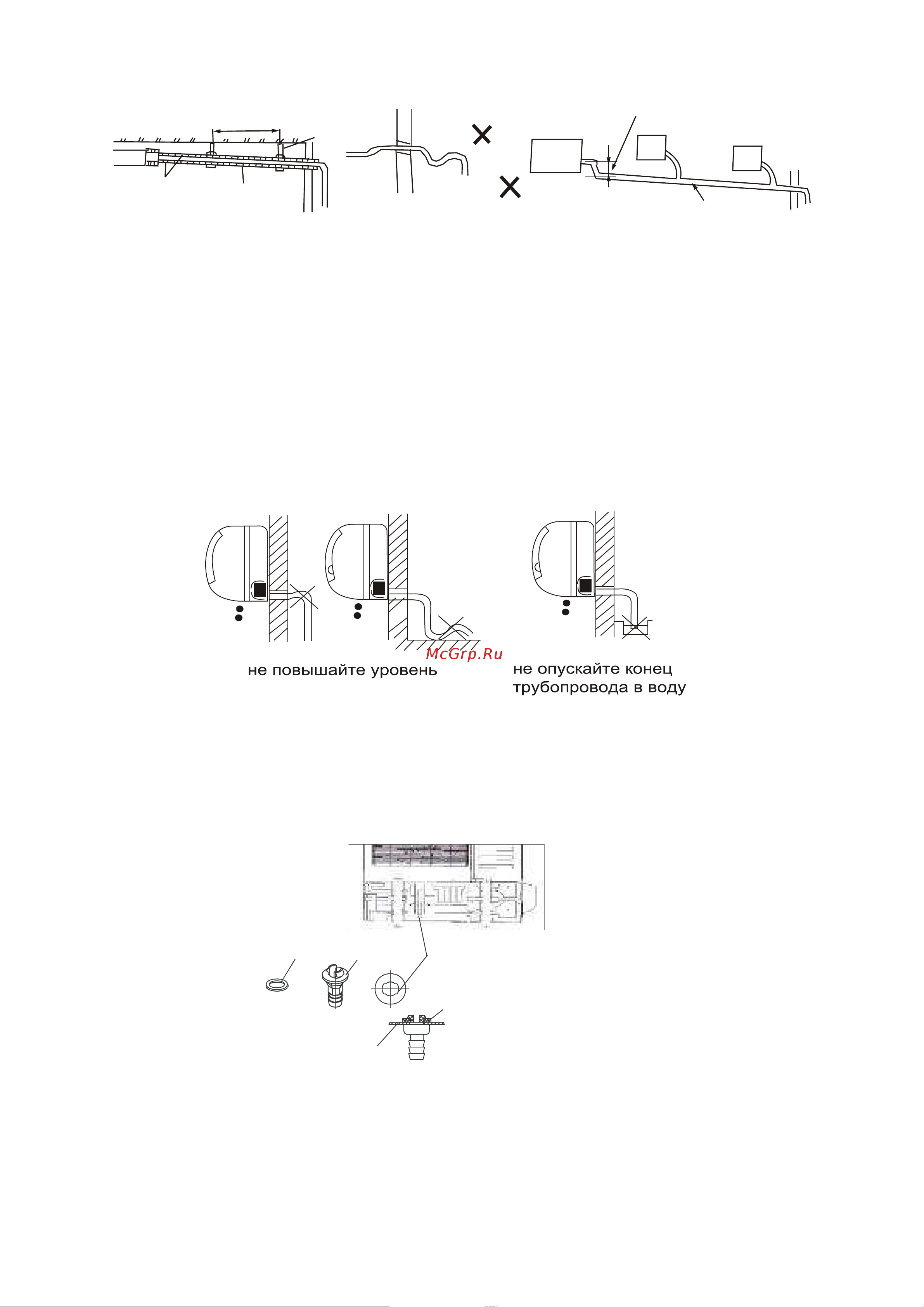

Подключение к настенному внутреннему блоку
Конденсат должен отводится свободно стекать по уклону трубопровода. Не допускайте нижеприведенных оши-
бок при монтаже трубопровода отвода конденсата.
Установка сливного штуцера на наружный блок
Вставьте прокладку в сливной штуцер, затем вставьте штуцер в отверстие поддона наружного блока,
поверните на 90 градусов, чтобы зафиксировать его. Наденьте на штуцер сливной шланг (можно приобрести в
магазине), если необходимо слить конденсат из наружного блока во время работы в режиме обогрева.
52
