ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Правила электробезопасности при проведении электрических подключений:

1. Если на объекте существуют проблемы с электропитанием (броски напряжения, низкое или высокое напря-

жение в сети) необходимо остановить работы по подключению питания к кондиционеру до устранения всех

проблем.

2. Электропитание должно быть в диапазоне 90% - 110% от указанной в спецификации оборудования.

3. Номинал автомата токовой защиты и УЗО должны в полтора раза превышать максимальный рабочий ток

оборудования.

4. Убедитесь в надежности заземления.

5. Подсоедините провода так, как показано на электросхемах в инструкциях или на крышке или боковой панели

наружного блока.

6. Все подключения должны выполняться согласно государственным и локальным требованиям высококвали-

фицированным и сертифицированным персоналом.

7. Оборудование должно быть подключено к индивидуальной линии электропитания. Не допускается подклю-

чать более одного устройства на один автомат токовой защиты.

Минимально допустимые сечения проводов

подключения в зависимости от потребляемого

тока

Ток, А Сечение провода, мм

> 3 ≤ 6 0,75

> 6 ≤ 10 1

> 10 ≤ 16 1,5

> 16 ≤ 25 2

Подключение кабеля к внутреннему блоку

• Проверьте, чтобы для межблочного соединения использовался необходимый тип кабеля.

• Поднимите лицевую панель и отвинтите винт на клеммной крышке, снимите клеммную крышку.

• Подключите кабель согласно маркировке к клеммам внутреннего блока.

• Если остались неподключенные провода, заизолируйте их.

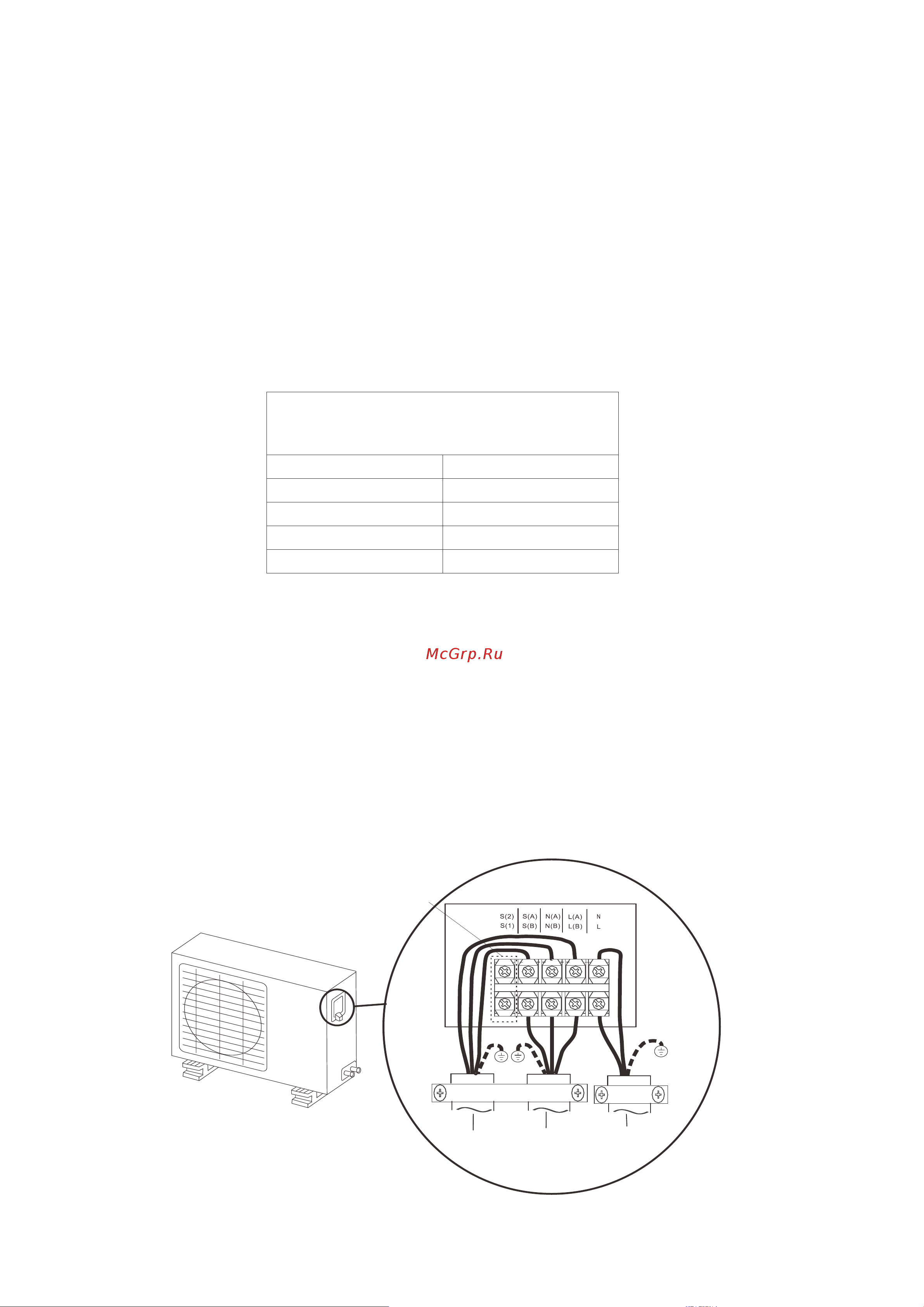

Подключение кабеля к наружному блоку

• Снимите крышку клеммной колодки наружного блока.

• Подключите межблочный кабель согласно маркировке, нанесенной на клеммные колодки внутреннего и

наружного блока.

• Для предотвращения затекания воды по кабелю в клеммную колодку сделайте небольшую петлю рядом с

крышкой клеммной коробки.

• Заизолируйте неиспользованные провода.

Не нужно подключать!

Блок А

Блок B

Электро

питание
