другом реле выключается. При этом надо использовать “Сложную кнопку”, к которой
“привязываются” действия.
Пример: Создадим управление реле по расписанию с возможностью дополнительно управлять
этим же реле вручную (кнопкой). Для этого создаем:
● “действие с выходом” для включения по расписанию в заданное время;
● “действие с выходом” для выключения по расписанию в заданное время;
● “действие с выходом” для включения вручную;
● “действие с выходом” для выключения вручную;
● создаем сложную кнопку и добавляем в ее настройки предыдущих два действия;
● создаем элемент индикации для того, чтобы было видно текущее состояние реле.
Примечание: Частая ошибка при создании “сложной кнопки” заключается в перепутывании
статуса “активной кнопки” и “неактивной кнопки”. Нужно делать так: если кнопка активна, то к
ней привязывается действие “ВЫКЛЮЧИТЬ”. Если кнопка неактивна, то к ней привязывается
действие “ВКЛЮЧИТЬ”.
12. Сценарии
Возможность настройки и применения различных сценариев в работе Контроллера
обеспечивает экономию энергоресурсов и автоматизирует инженерные и бытовые процессы
домоуправления.

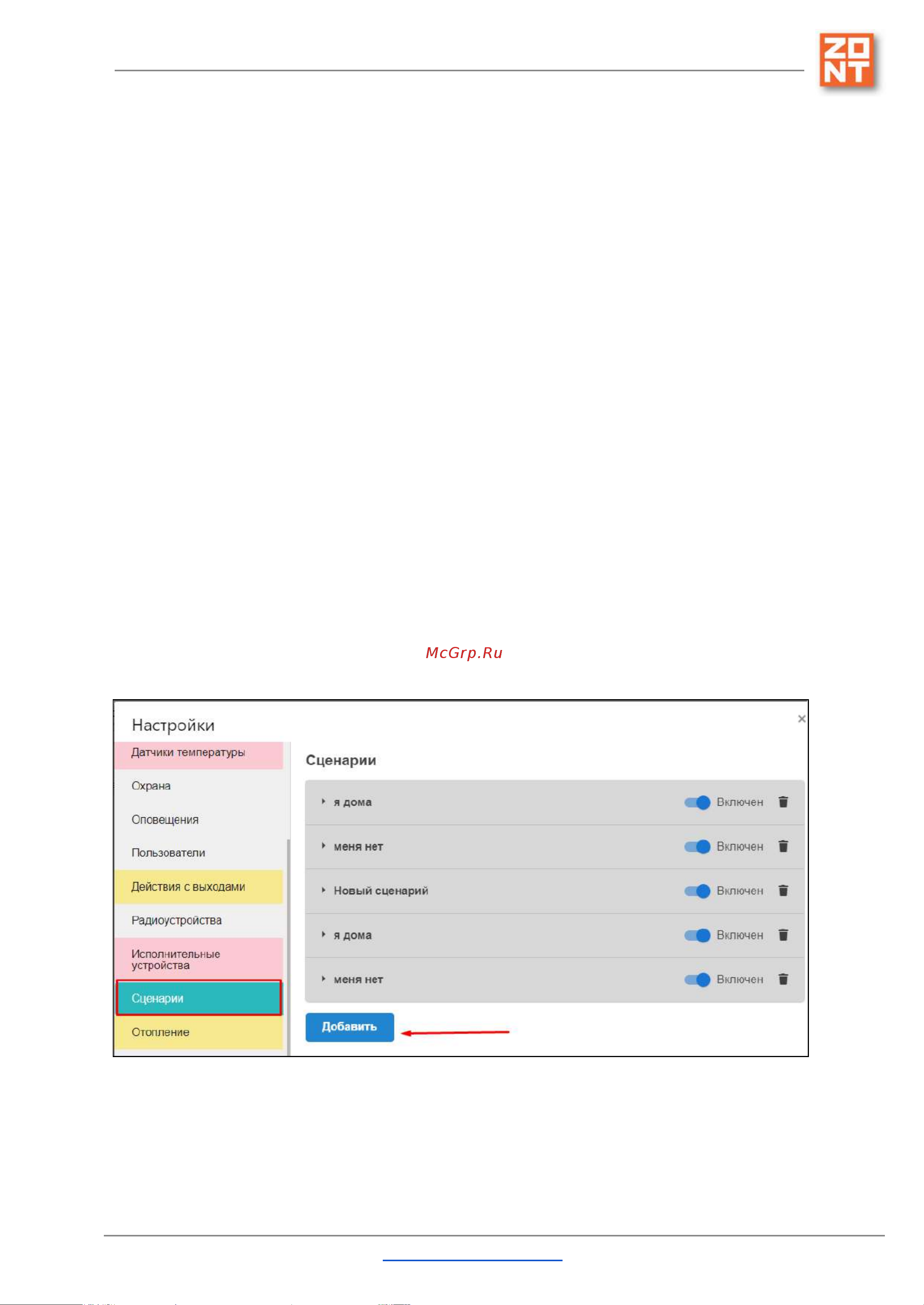

В сервисном режиме Настроек в разделе “Сценарии” добавьте новый сценарий.
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 102 из 151
