H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.

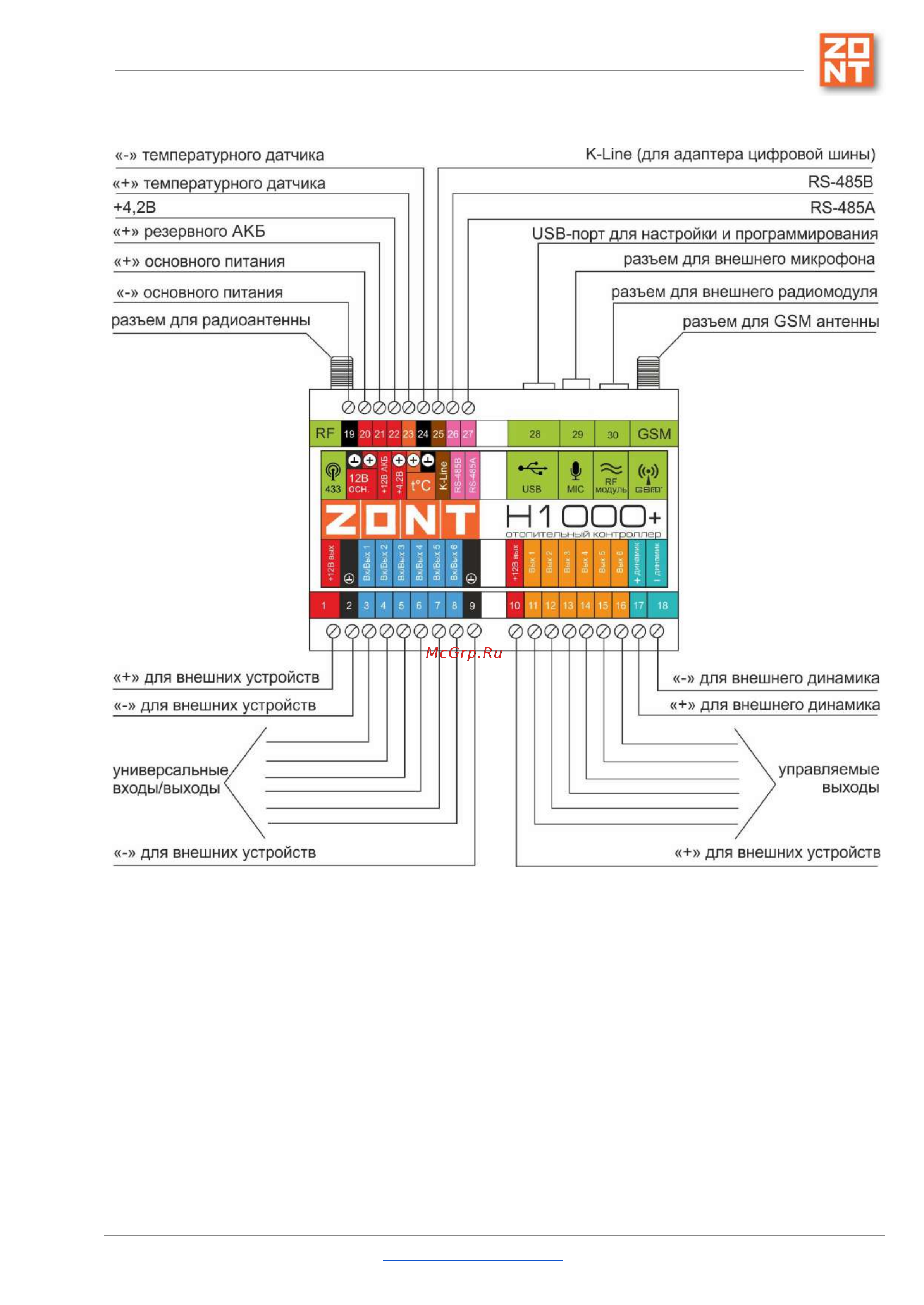

Приложение 4. Обозначение клемм и разъемов Контроллера
Приложение 5. Схемы подключения
1. Подключение исполнительных устройств к выходам контроллера “открытый
коллектор” (ОК)
У Контроллера всего 12 выходов: 6 универсальных Вход/Выход и 6 обычных Выходов. Выходы
имеют тип открытый коллектор (ОК) и предназначены для управления любой электрической
нагрузкой.
Низковольтные исполнительные устройства (до +24В) допустимо подключать
непосредственно к клеммам выходов контроллера. При этом важно чтобы параметры
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 128 из 151
