Универсальный контроллер ZONT H1000+. Техническая документация.

подключаемой нагрузки соответствовали напряжению питания контроллера и максимально

допустимому току нагрузки выхода ОК.

Исполнительные устройства и электроприборы 220В к выходам ОК подключаются через

дополнительное реле постоянного тока. Это реле в комплект не входит и приобретается

отдельно. Характеристики реле должны соответствовать подключаемой нагрузке а

управляющая обмотка - основному напряжению контроллера (или +12 или +24 Вольта).

Примечание: Выход ОК имеет цепи защиты от перегрузки при подключении индуктивной

нагрузки.

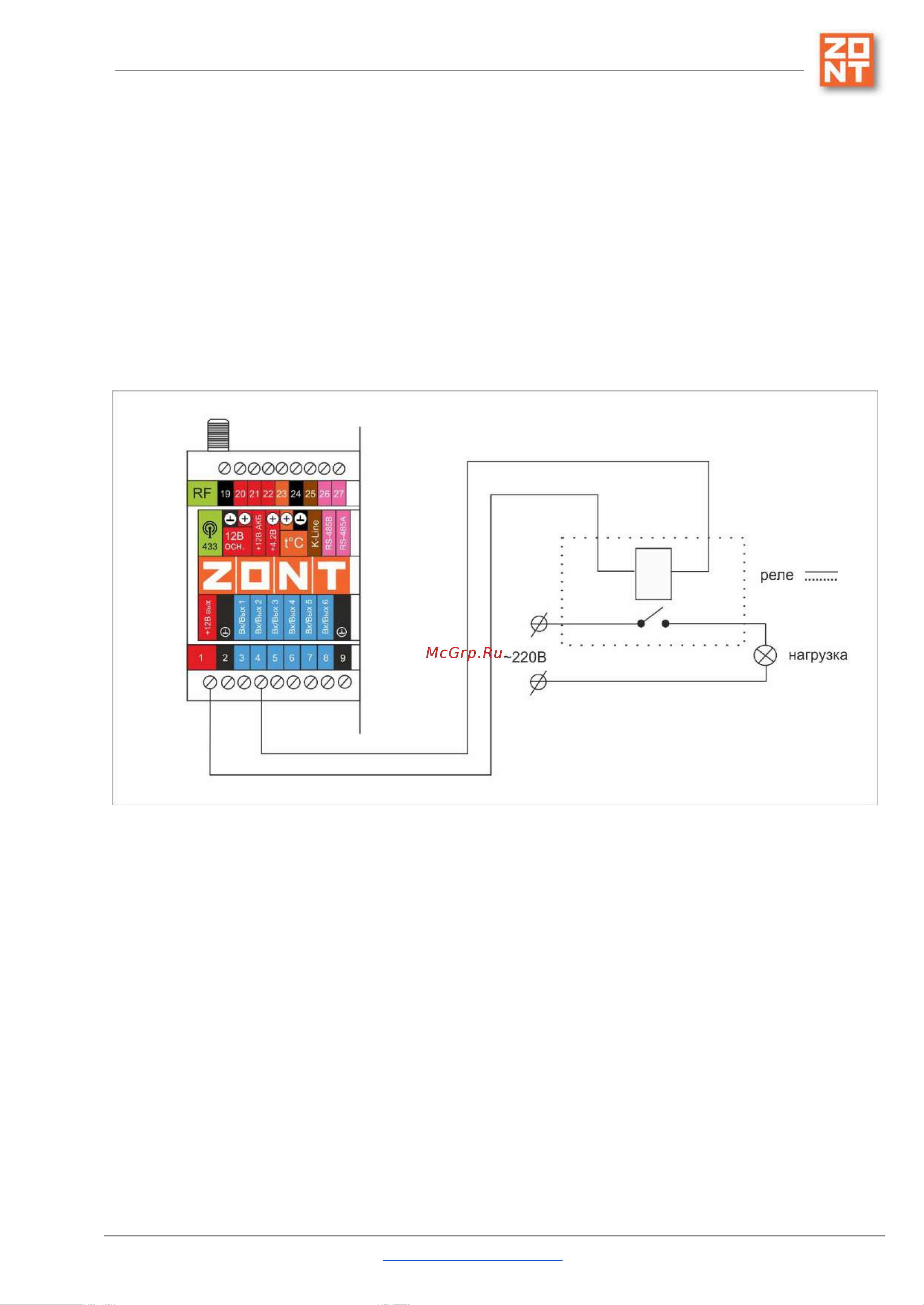

Пример схемы подключения промежуточного реле к выходу ОК:

Реле следует выбирать из расчета допустимой нагрузки контактной группы и удобства

конструкции для монтажа. Как правило, такие реле имеют корпус или колодку для монтажа на

DIN-рейку.

Примечание: В качестве промежуточного реле можно использовать оптореле. При этом важно

учесть, что Выход ОК одновременно является и входом, к которому подключен внутренний

резистор подтяжки к цепи +3,3 В, номиналом 100 КОм. Специфика заключается в том, что

оптореле может включиться (загорится внутренний светодиод оптореле) даже от малого тока

через цепь +3,3 В - 100 КОм - оптрон - +12 В.

Чтобы это не произошло, рекомендуется включить дополнительный резистор 1 КОм,

ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 129 из 151
