H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.

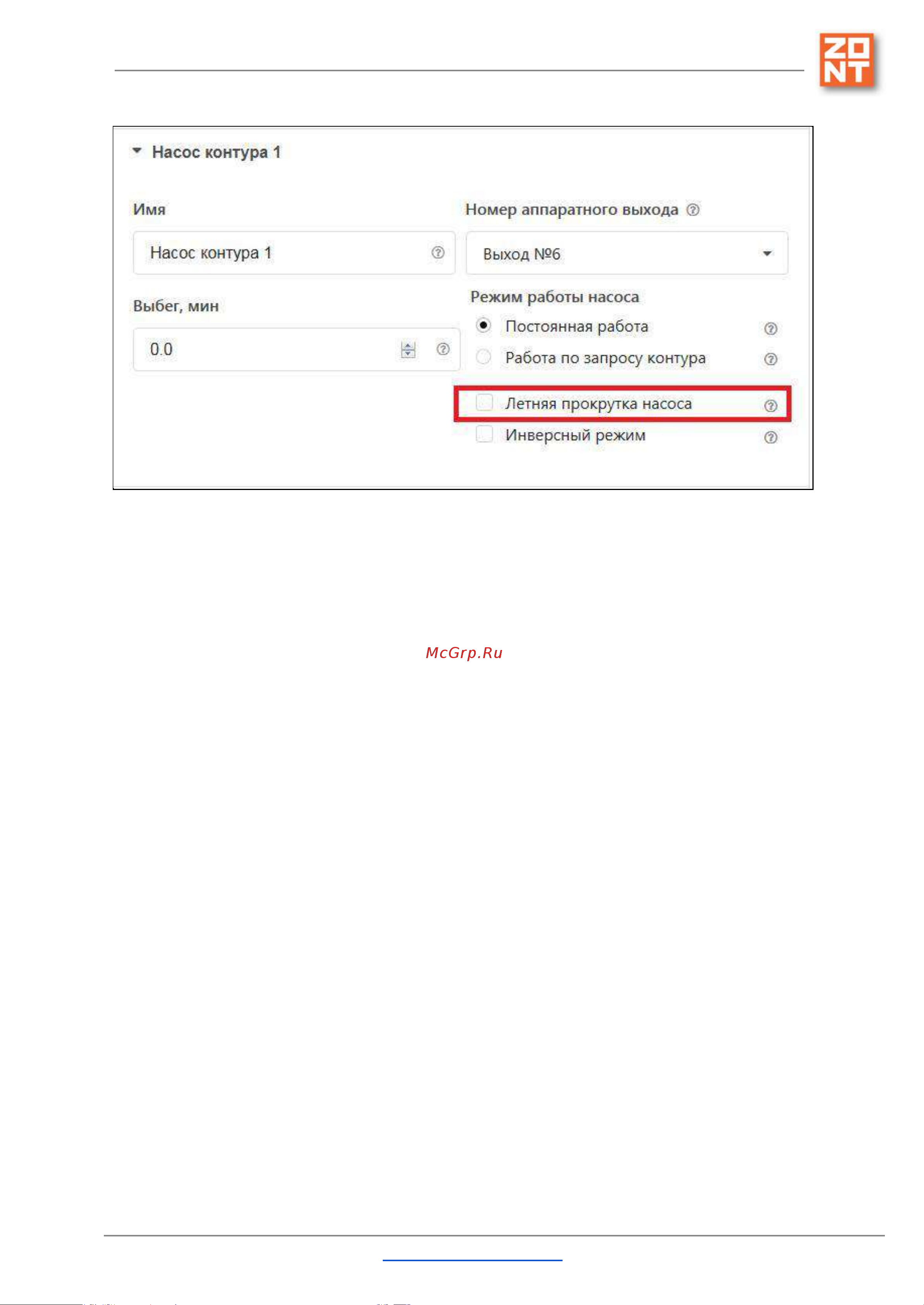

6.8 Функция “Антилегионелла”
Функция ГВС “Антилегионелла” используется для предотвращения развития вредоносных
бактерий легионеллы в водонагревателе косвенного нагрева. Для этого периодически
происходит обеззараживание воды посредством регулярного поднятия температуры ГВС до 65
°С на 15 минут. Функция включается в дополнительных параметрах настройки контура ГВС.
ВНИМАНИЕ!!! Функция не применяется в случае, когда бойлер ГВС управляется
электроникой котла.
6.9 Функция “Антизамерзание”
Функция используется для предотвращения замерзания теплоносителя в трубопроводах
системы отопления. Используется при работе контура отопления по воздуху или с
ПИД-регулятором. Для активации функции следует назначить нижнюю границу ТН в
настройках контура. В случае если ТН опустится ниже границы, то контур сформирует
запрос на тепло, равный значению нижней границы.
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 81 из 151
