H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.

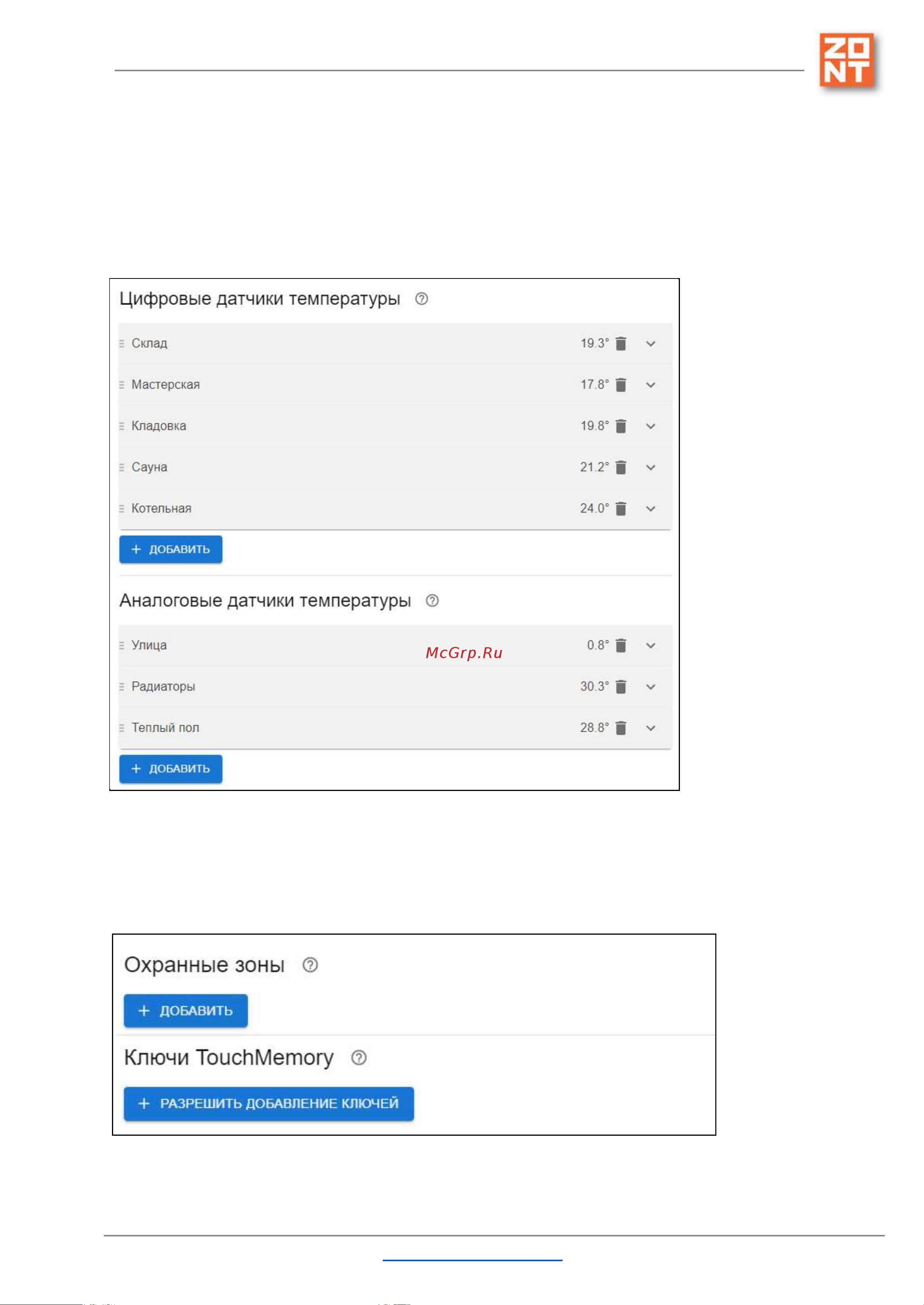

3.4 Датчики температуры
Вкладка предназначена для настройки параметров подключаемых к контроллеру проводных
цифровых и аналоговых датчиков температуры
Подробное описание выполняемых настроек для контроля датчиков температуры приведено в
Части 2 настоящей Документации, Раздел 6.
3.5 Охрана
Настройка параметров данной вкладки требуется при использовании контроллера в качестве
блока охранной сигнализации и реализации функций охраны.
Подробное описание в Части 2 настоящей документации, Раздел 13
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 32 из 151
