H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.
Гистерезис регулирования -- теплопотери между котлом и гидрострелкой.
Задержки добавления/удаления ведомых котлов и включения нагрева -- параметры
определяющие логику работы каскада/резерва
7.3 Котловой режим
Если в системе есть более одного котла, и необходимо в разных режимах отопления
использовать их по разному (например днем работает газовый, а ночью - электрический), то
задаются Котловые режимы отопления. Если же котлы имеют идентичные опции, то
создавать "котловой режим” не нужно.

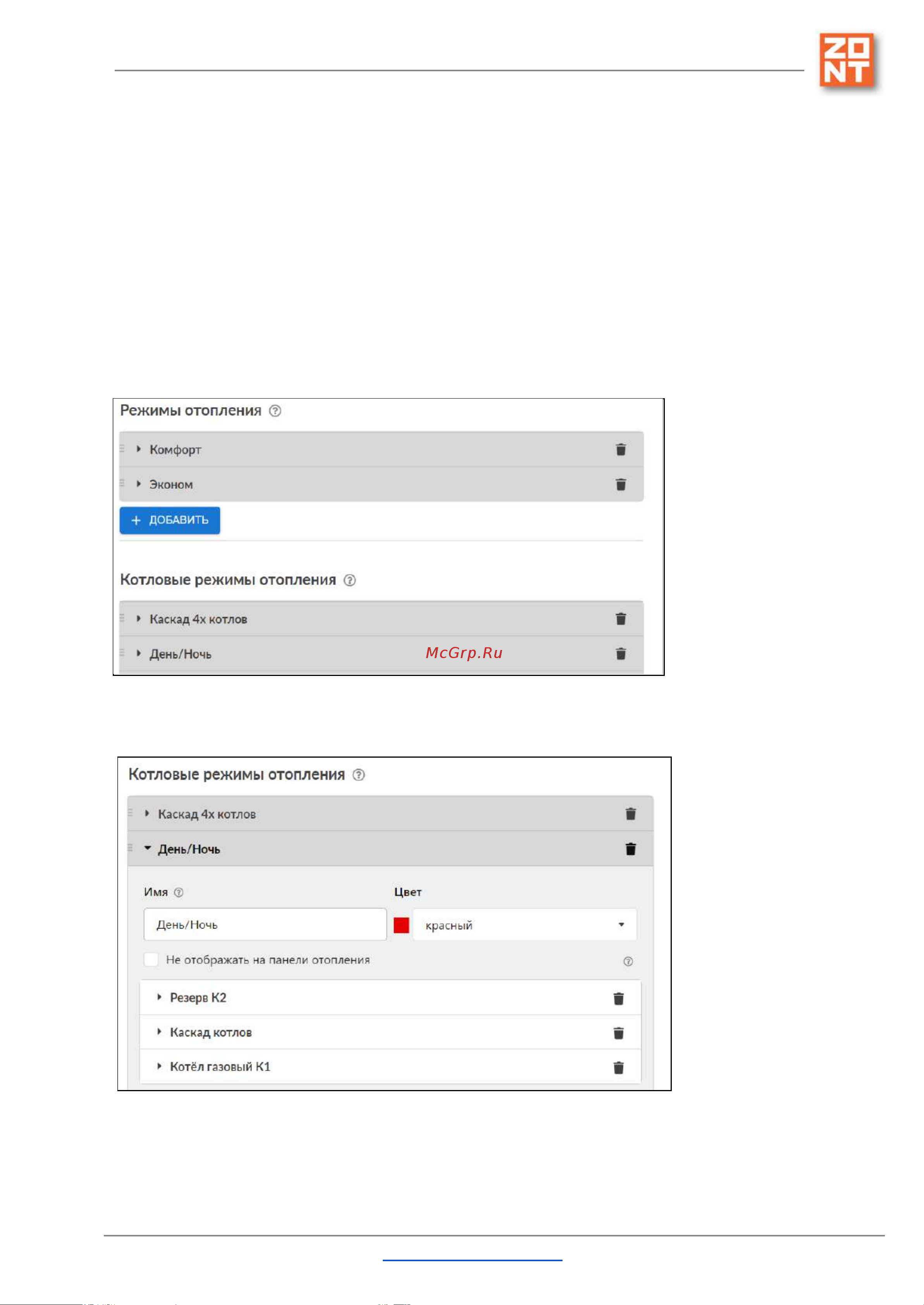

В Котловом режиме обязательно перечисляются все котлы системы отопления и каскад:
Для каждого котла и каскада указывается признак его работы в данном котловом режиме:
Отключено, Включено по запросу, Включено постоянно, Резерв и варианты Расписания:
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 85 из 151
