H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.

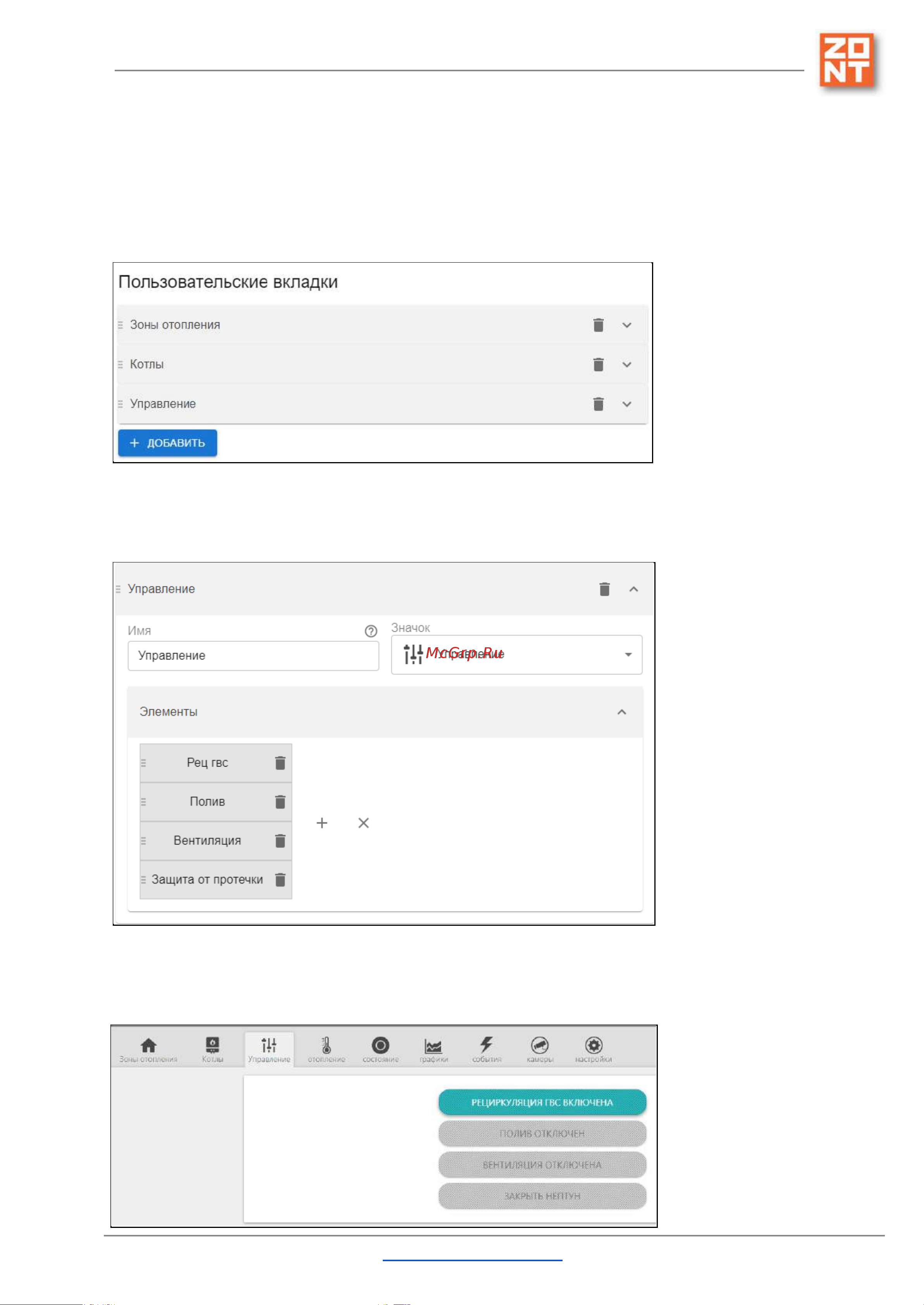

3.10 Интерфейс пользователя
Настройка предназначена для создания индивидуальных вкладок в личном кабинете
веб-сервиса с произвольным набором контролируемых в них контуров, зон, датчиков, и других
элементов:
Внутри каждой новой вкладки доступен диалог выбора нужного элемента для его перемещения
в данную пользовательскую вкладку
Результатом настройки является удобный доступ пользователя к созданной им группе
элементов:
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 35 из 151
