H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.
3.1 Общие настройки

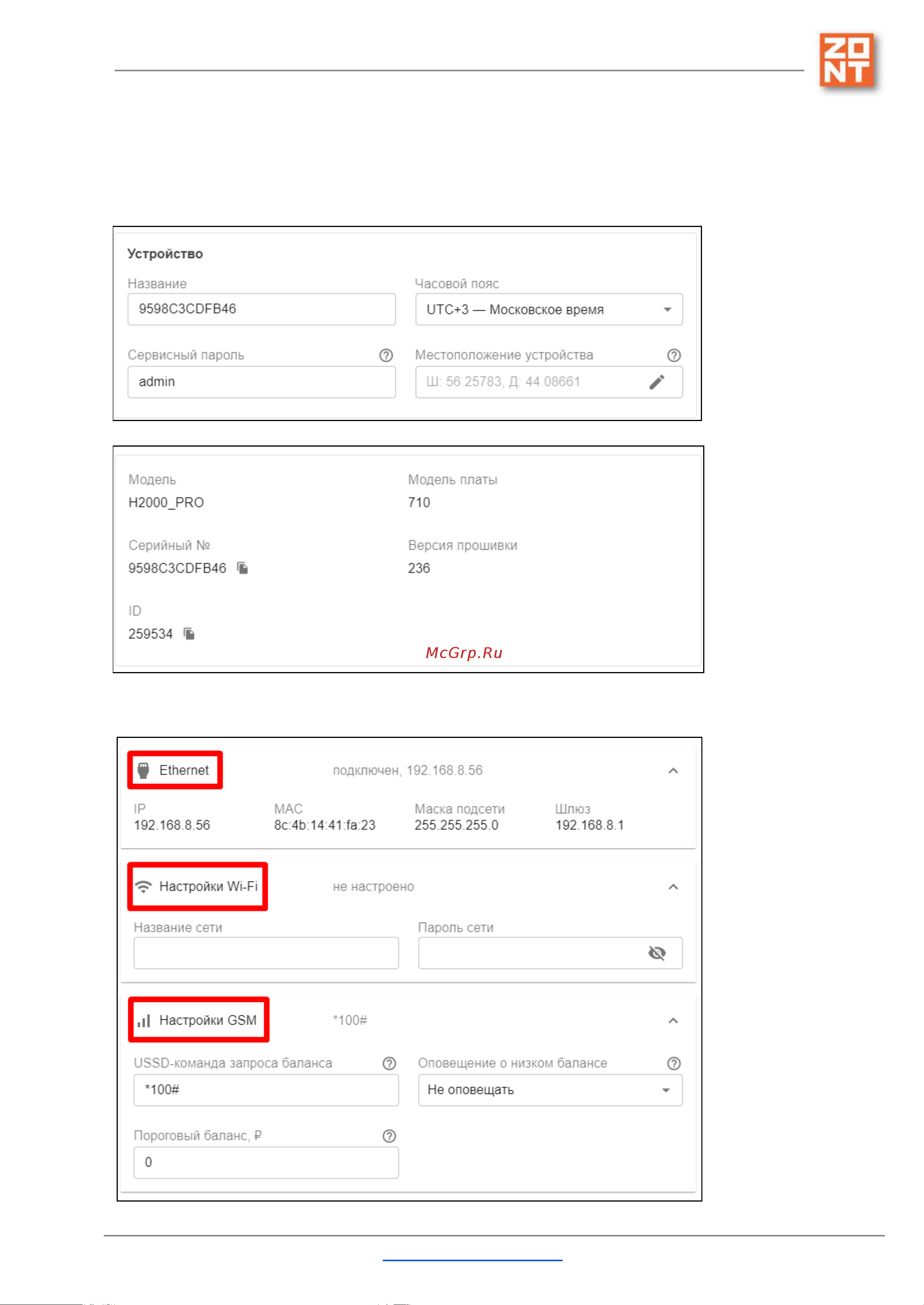

Вкладка содержит набор идентификационных данных о контроллере, настройки часового пояса
и местоположения объекта размещения
и параметры для настройки способов связи контроллера с сервером.
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 30 из 151
