H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.
2.6 Индикация аварии котла и прочих важных событий

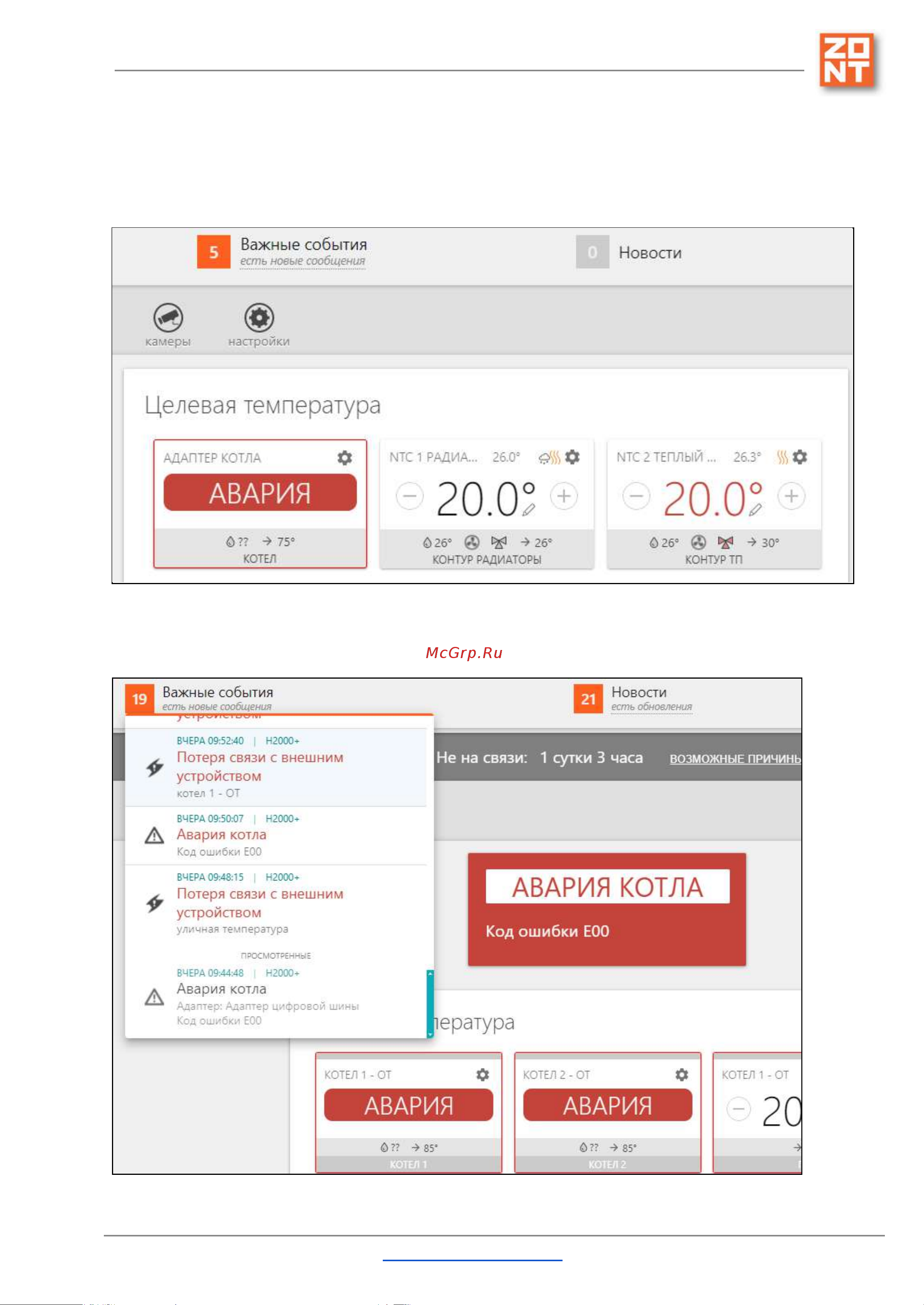

В плашке котлового контура при останове котла по аварии или возникновении ошибки котла
отображается признак аварии:
В перечне “Важных событий”, отображаемых сервисом, можно увидеть причину аварии или
просмотреть код ошибки
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 24 из 151
