3.2 Подключение аналоговых датчиков давления

Аналоговый датчик давления НК 3022 или ему подобный

Допускается подключение датчиков давления 5 бар или 12 бар с аналоговым выходом 0,5 В-4,5

В. Для питания датчика требуется использовать отдельный блок питания 5 В с выходным током

не менее 100 мА или клемму контроллера “+4,2 В”.

Напряжение на выходе датчика лежит в диапазоне от 0,5 В до 4,5 В:

● 0,5 В - соответствует давлению 0 бар;

● 4,5 В - соответствует давлению 5 или 12 бар;

Цоколевка разъема датчика:

● черный – “минус” - подключается к цепи “минус” основного питания контроллера и к

цепи “минус” отдельного блока питания;

● красный – “плюс” - подключается к источнику питания (+ 5 В отдельного блока питания

или к клемме “+4,2 В”контроллера);

● желтый – “сигнал” - подключается к аналоговому входу.

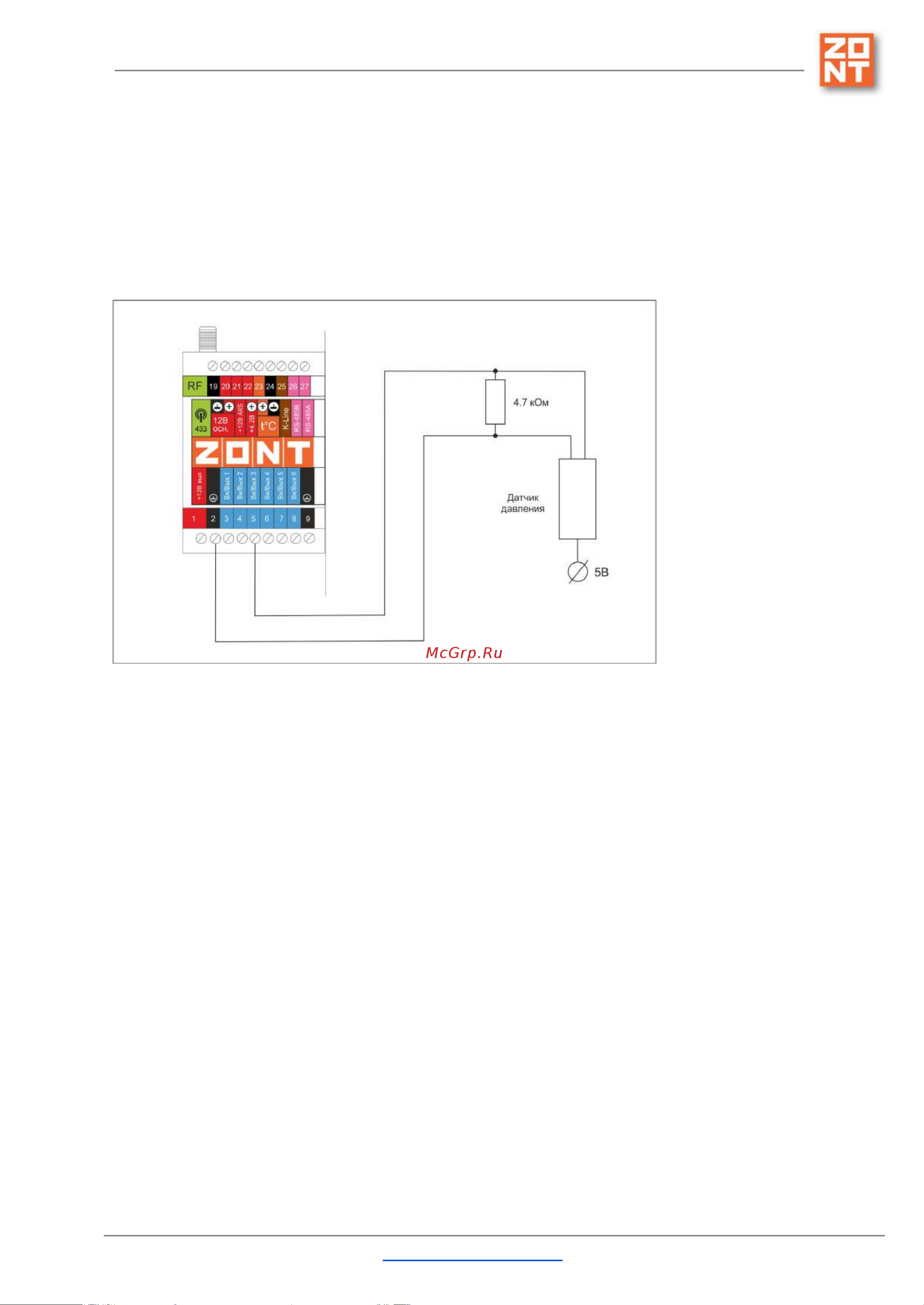

Примечание: Для формирования сигнала “обрыв датчика” необходимо установить резистор

подтяжки – между аналоговым входом и общим проводом номиналом 4,7 кОм.

Примечание: Если требуется сформировать оповещение/действие по некоему порогу, то

необходимо задать в настройках порог в текущих единицах измерений, в данном случае в бар.
