H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.
2.4 Индикация отказа датчика температуры

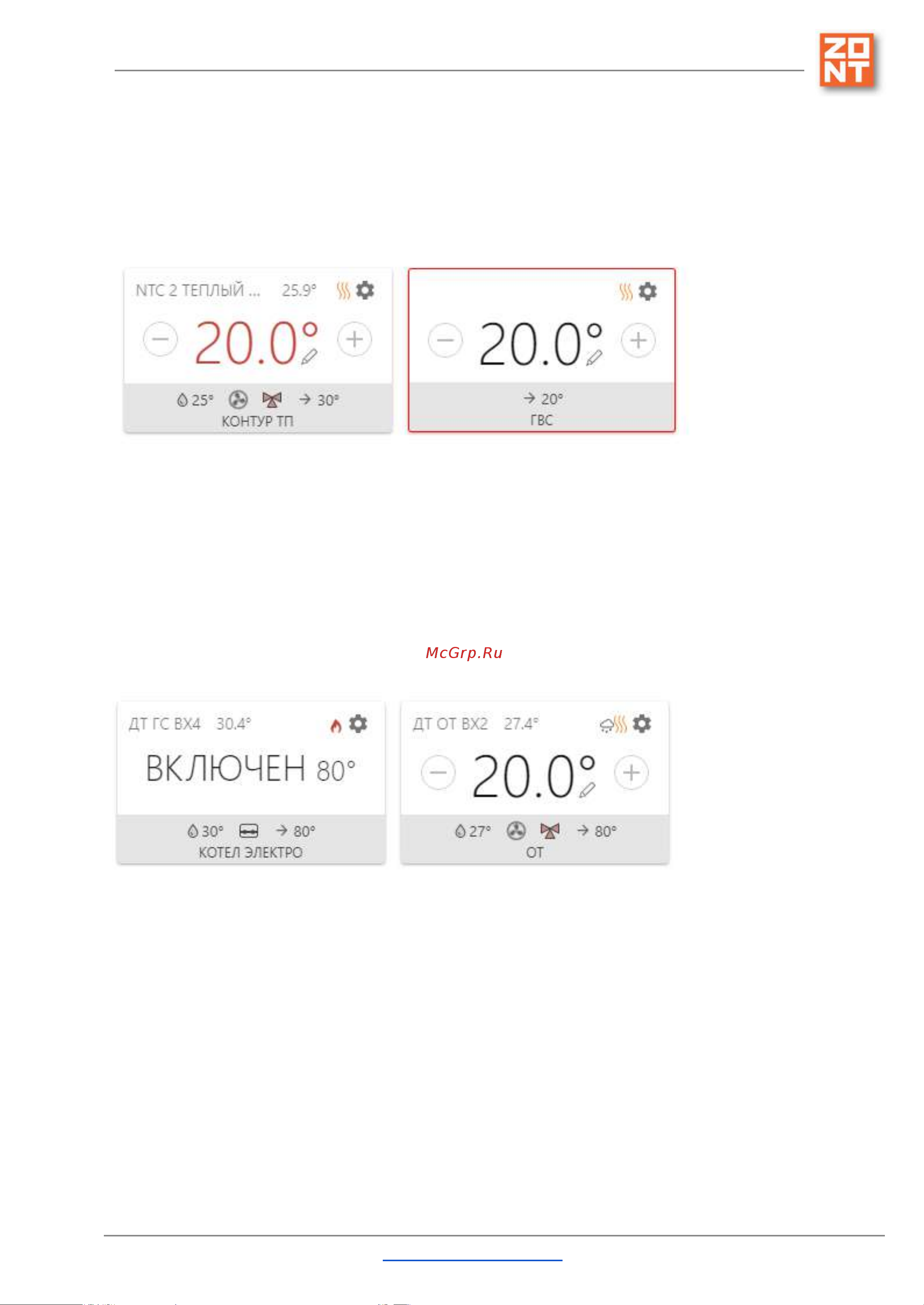

При неисправности (отсутствии данных) от датчика температуры, указанного настройкой
контура как источника информации о фактической температуре в контуре, рамка плашки
контура становится красной.
Если целевая температура контура отопления выходит за границы заданного температурного
диапазона, то в плашке контура она будет отображаться красным цветом.
2.5 Индикация состояния исполнительных устройств
В плашке каждого контура можно отображать текущее состояние (признак работы)
используемого в нем исполнительного устройства: Насоса, Сервопривода или Релейного
выхода контроллера.
Графический символ “Реле” - признак состояния выхода контроллера.
Графический символ “Насос” - признак работы насоса: вращается или неподвижен
Графический символ “Сервопривод” - признак состояния выхода смесительного крана: Синий -
закрывается, контур охлаждается; Красный - открывается, контур греется; мигает - сервопривод
вращает кран, не мигает - сервопривод не вращает кран.
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 23 из 151
