Универсальный контроллер ZONT H1000+. Техническая документация.

2.6 Подключение выходов ОК

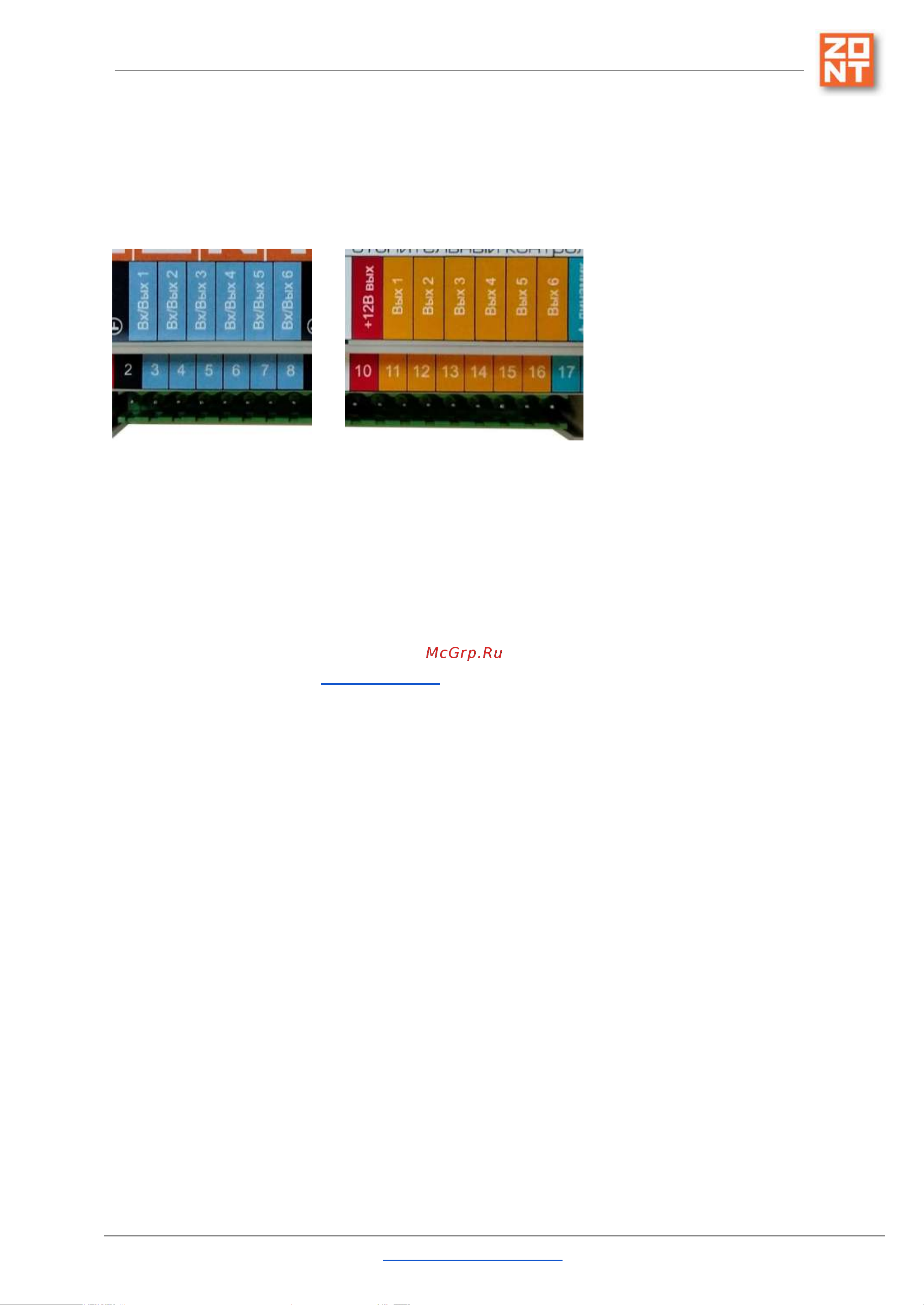

У Контроллера всего 12 выходов: 6 универсальных Входов/Выходов (функциональность

определяется настройкой) и 6 Выходов. Выходы имеют тип открытый коллектор (ОК) и

предназначены для управления любой электрической нагрузкой.

Прежде чем произвести подключение исполнительных устройств к выходам Контроллера,

убедитесь, что максимальный ток потребления этих устройств не превышает тока, заявленного

в технических характеристиках Контроллера.

ВНИМАНИЕ!!! При выборе функциональности универсального Входа/Выхода важно соблюдать

следующее правило - один и тот универсальный Вход/Выход нельзя использовать и как Вход и

как Выход.

Более подробная информация по подключению исполнительных устройств к выходам

Контроллера приведена в Приложении 5.

2.7 Подключение датчиков температуры

К Контроллеру могут быть подключены следующие виды датчиков температуры:

● Цифровые датчики 1-Wire: штатные датчики, входят в комплект поставки прибора,

адаптированы цифровые датчики температуры DS18S20 / DS18B20;

● Аналоговые датчики NTC: для опционального подключения, не входят в комплект

поставки прибора, рекомендуются NTC -10;

● Радиоканальные датчики ZONT: для опционального подключения, адаптированы

оригинальные датчики ZONT, работающие на частоте 868 MГц;

● Цифровые датчики ZONT: для опционального подключения, адаптированы

оригинальные датчики ZONT, использующие для обмена данными цифровые

интерфейсы RS-485 или K-Line.

Примечание: Производитель оборудования не гарантирует нормальную работу неоригинальных

цифровых датчиков температуры DS18S20 / DS18B20. Оригинальными датчиками считаются

датчики с сенсорами производства MAXIM.
