6. Особенности настройки и работа отдельных функций

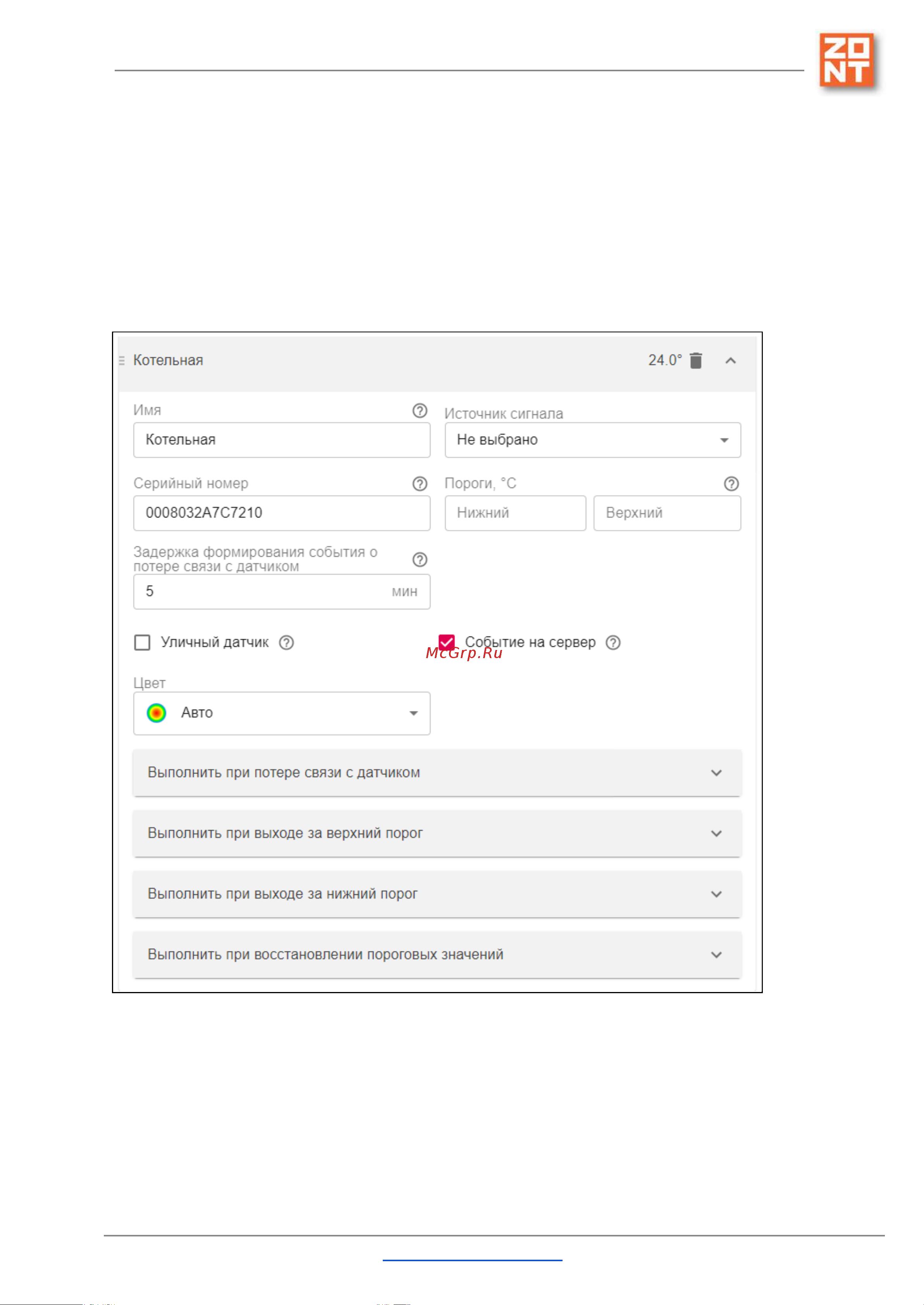

6.1 Настройка датчиков температуры
Цифровые датчики температуры при подключении определяются автоматически. Каждому
цифровому датчику присвоен свой уникальный серийный номер. Вручную серийный номер
датчика не вводится.
Аналоговые - добавляются пользователем вручную.
Для формирования оповещений о выходе измеряемой датчиком температуры за пределы
рабочего диапазона вводят пороговые значения: Верхний порог и Нижний порог.
При потере связи с датчиком температуры и при отклонении температуры от заданных порогов
формируется событие, по которому можно настроить оповещение или действие выхода
Контроллера. При возврате параметра в границы нормального диапазона также может быть
настроено оповещение.
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 73 из 151
