Универсальный контроллер ZONT H1000+. Техническая документация.

Для нужно Вход датчика и Выход ОК контроллера подключить к одной и той же клемме. Таким

образом Выход контроллера будет замыкать шлейф для короткого сброса питания.

Порядок настройки следующий:

● на вкладке “Входы” для входа, к которому подключен датчик, указать тип сенсора

“датчик дыма”;

● на вкладке “Действия с выходами” создать действие “сброс датчика дыма”, и назначить

для этого “универсальный вход/выход” или “выход ОК”, с тем же номером, что и вход,

контролирующий этот датчик;

● на вкладке “Действия с выходами” для команды сброса датчика дыма, выбрать тип

действия “включить на время” и задать время, равное 1 секунде;

● на вкладке “Охрана” создать охранную зону, в которой выбрать контролируемый датчик

– “датчик дыма” – и в настройке “действие при постановке на охрану/снятии с охраны”

выбрать действие с выходом – “сброс датчика дыма”.

● Таким образом при каждой постановке на охрану или снятии с охраны данной зоны

будет сниматься питание с датчика дыма и режим его контроля будет возобновляться.

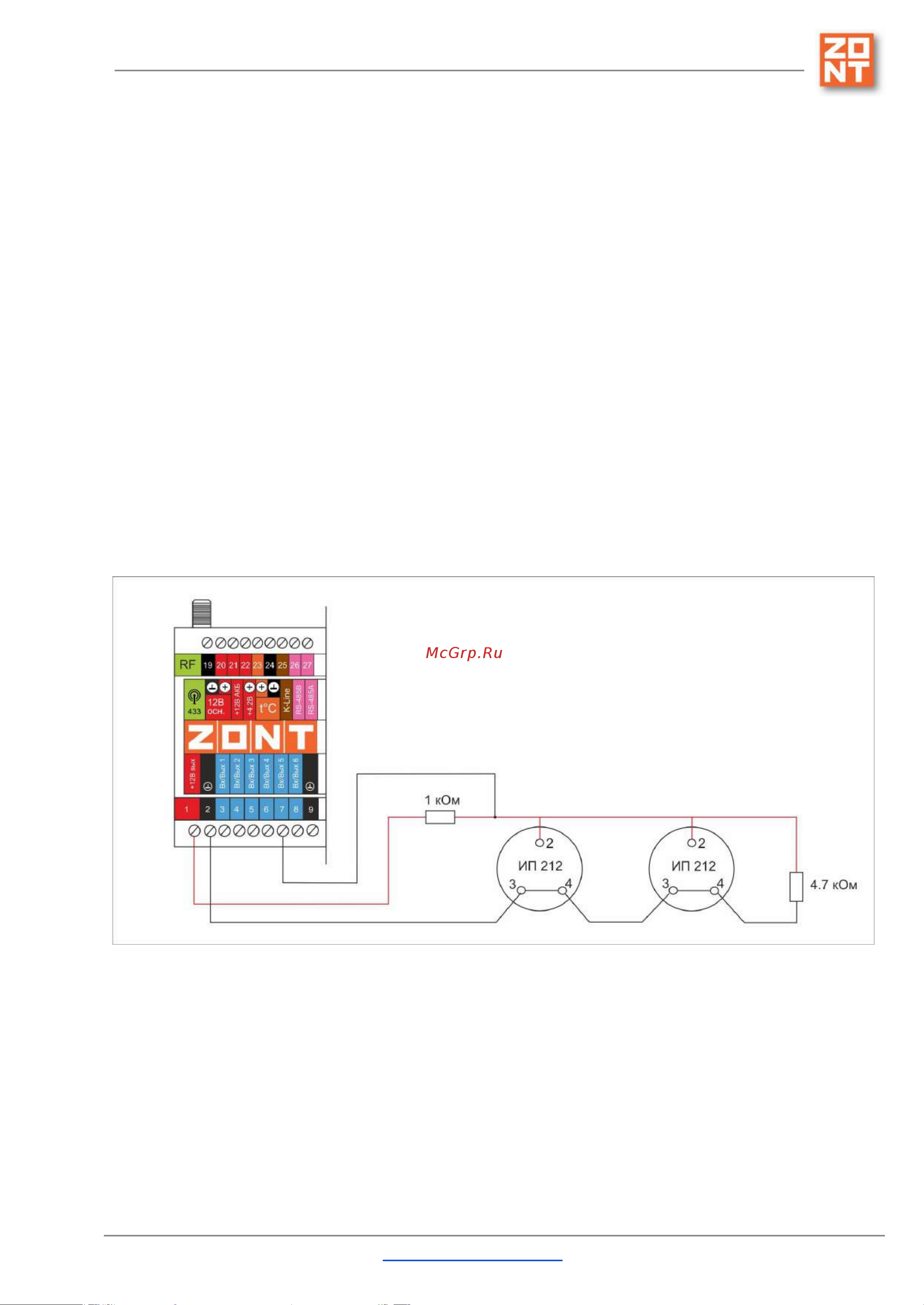

На примере схемы подключения показан шлейф 2-х датчиков дыма ИП-212 с сопротивлением

в режиме “Тревога” не более 1 Ком;

При подключении требуются дополнительные резисторы подтяжки:

Резистор подтяжки к питанию – 1 кОм;

Оконечный резистор шлейфа – 4,7 кОм.

Так как значение напряжения на контроллере “+12 В”, то для расчета пороговых значений

напряжения и определения факта срабатывания используется следующий алгоритм:

● верхний порог больше U * 0,85 – оборван шлейф;

● нижний порог меньше U * 0,52 – сработал один из датчиков или закорочен шлейф;

● номинальное напряжение в покое 0,7 * U (фактически 10,2 В при U=15 В, т.е. 0,68 * U);
