H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.
Подробное описание настройки в Части 2 настоящей документации, Раздел 5

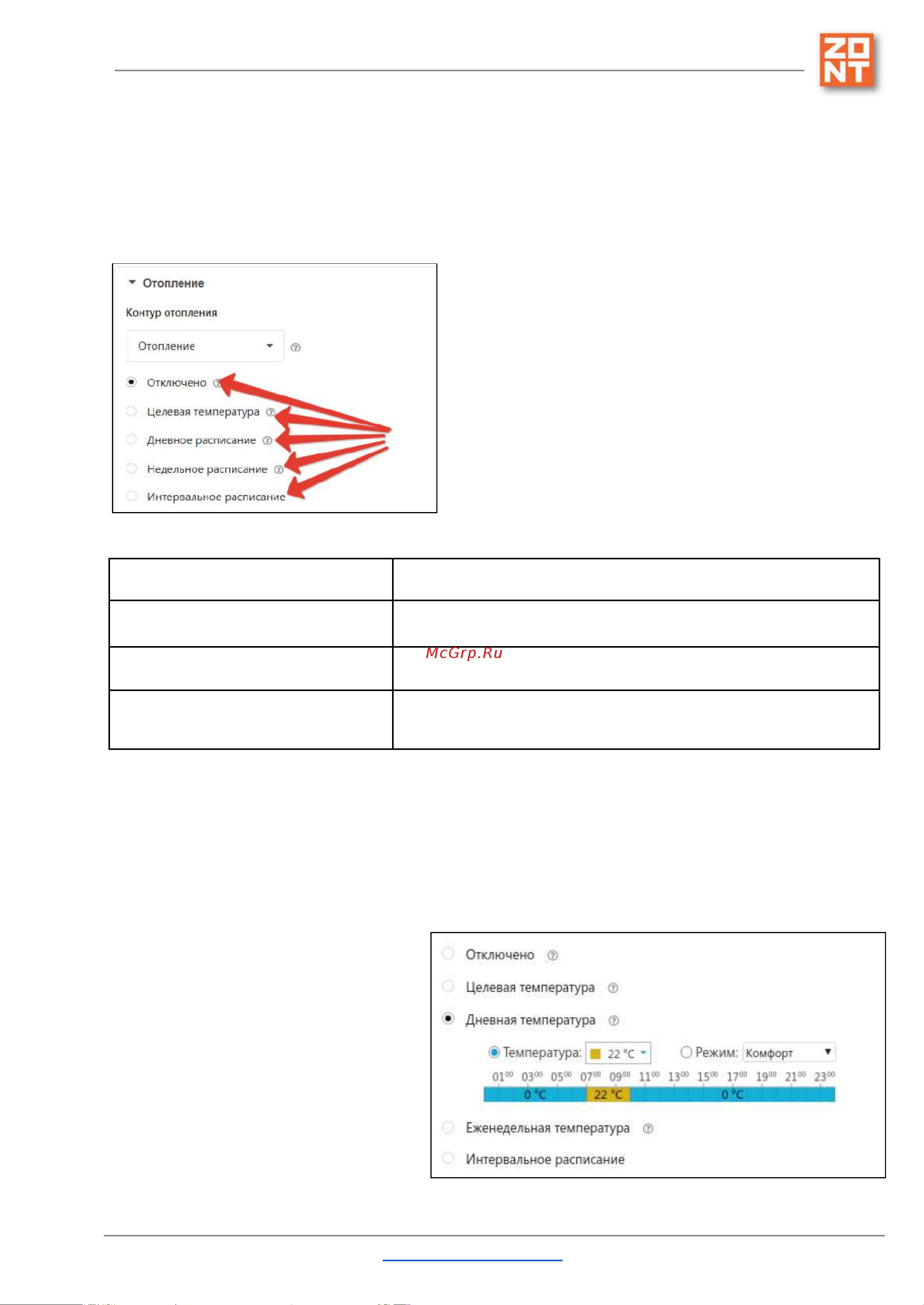

3.14.3 Режимы отопление
Настройка режимов отопления предусматривает задание каждому управляемому контуру
(Отопление, ГВС и т.д.) определенного значения целевой температуры или его состояния.
Вариант
Действие
“Отключено”
Отключает контур.
“Целевая температура”
Задает значение целевой температуры в контуре.
“Расписание”
Предусматривает задание значения дневной или еженедельной
температуры, а также работу по интервальному графику.
Расписание в настройке режимов отопления может быть следующих типов:
● дневная температура;
● еженедельная температура;
● интервальное расписание.
Дневная температура
Значения температуры или режимы в
расписании задаются на время не
менее, чем один час в сутки. Для
создания расписания необходимо в
24-часовом поле настройки выбрать
нужный интервал, указать желаемое
значение температуры или режим.
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 46 из 151
