H1000+
Универсальный контроллер ZONT H1000+. Техническая документация.
Алгоритм управления:
Контур ГВС формирует “запрос на тепло” равный максимальному значению температуры
котлового контура. Нагрев бойлера осуществляется за счет включения насоса загрузки
бойлера, который выключается при достижении заданного режимом работы целевого значения
температуры воды в нем. При поддержании целевой температуры контролируется гистерезис,
задаваемый настройкой контура ГВС.

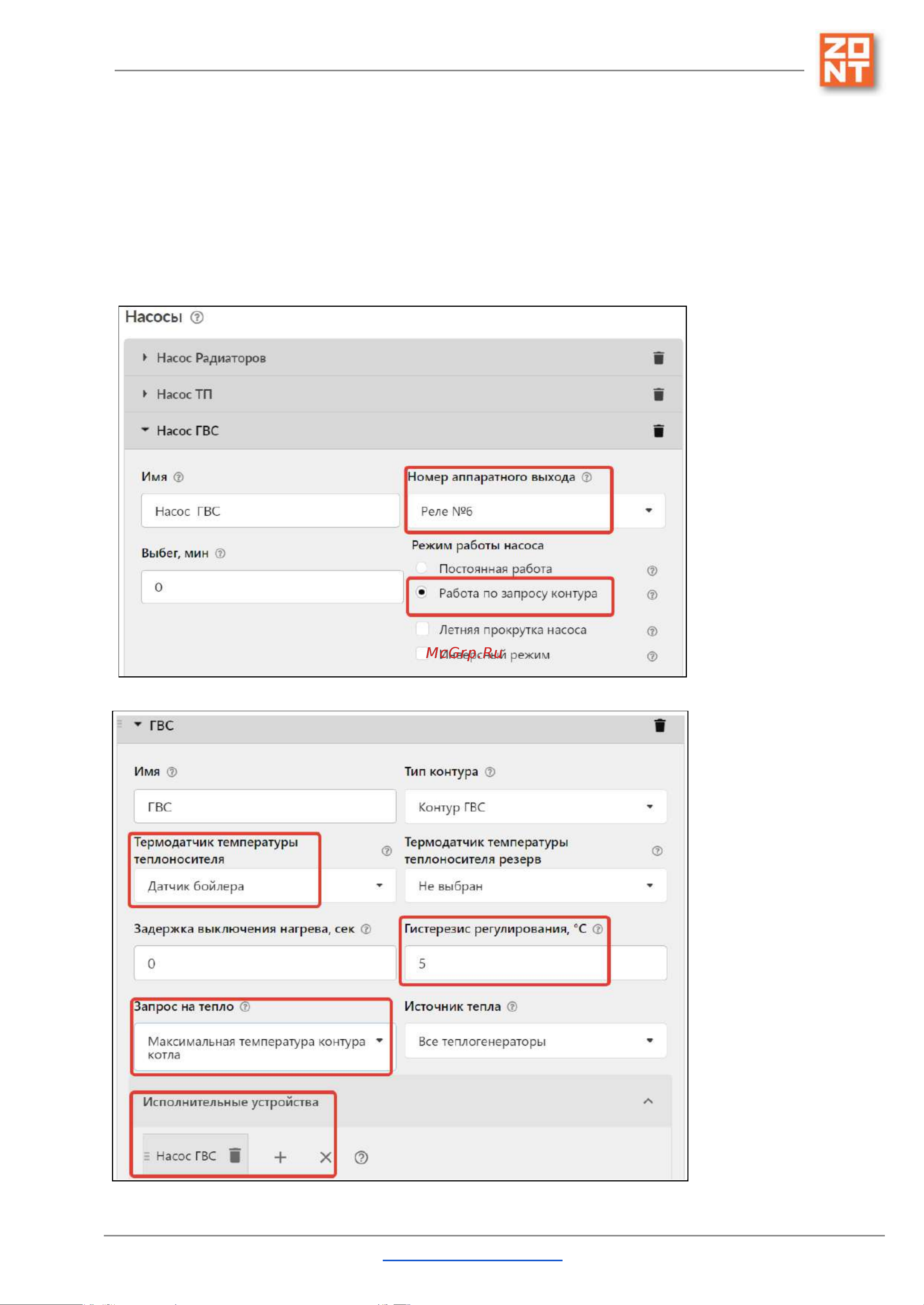

Настройка:
“
ML.TD.ZH1000PL.001.01 Вернуться в содержание Страница 71 из 151
