12
Текущие показания уличной температуры обновляются 1 раз в минуту. Решение о необходимости
дальнейшей работы резервного котла принимается по контрольному опросу в конце каждого часа.

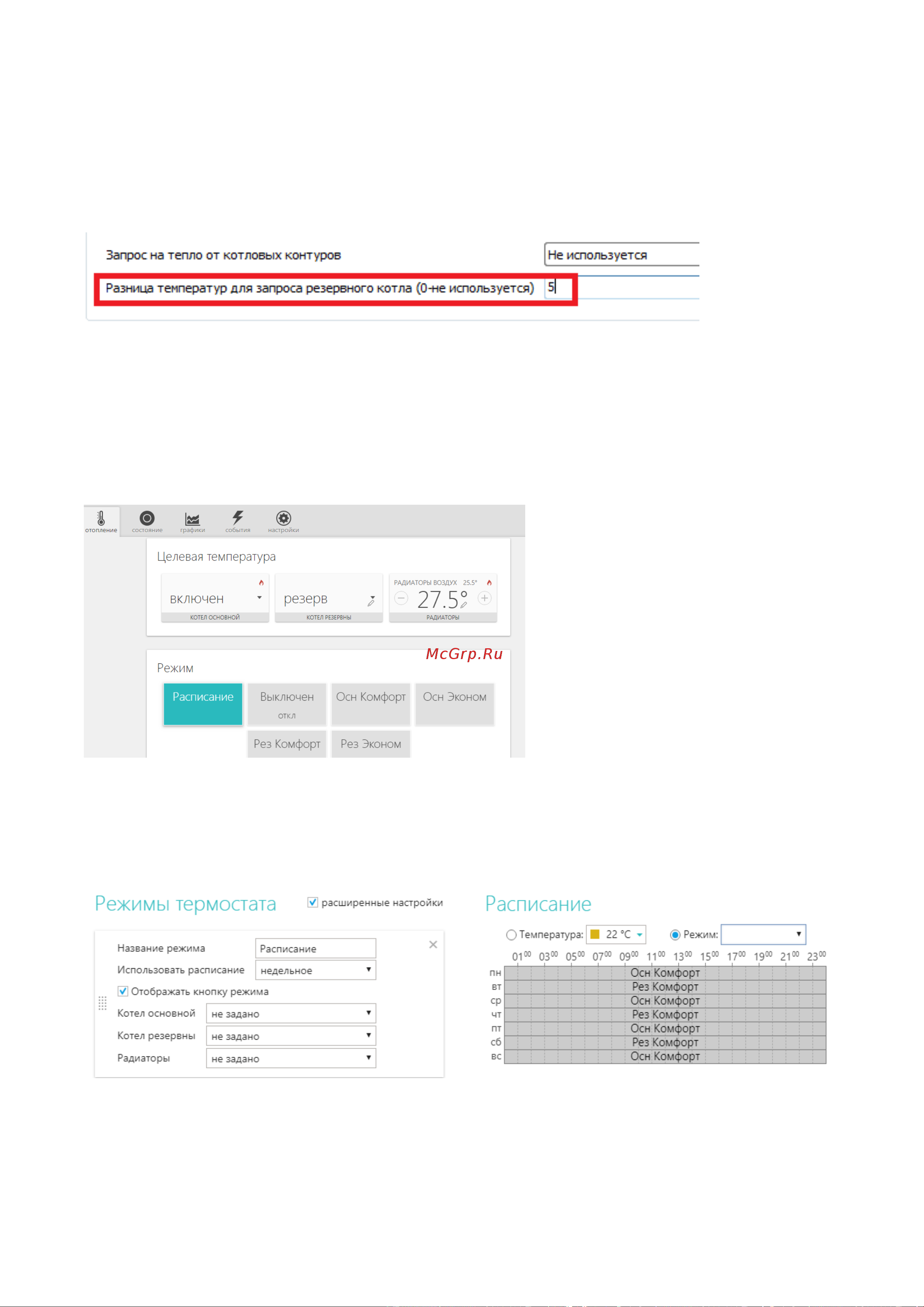

Для включения резервного котла по разнице между текущей и заданной температурой
необходимо при настройке выбранных для контроля контуров Потребителя указать разницу
температур (в градусах) между целевой и текущей температурой контура, при превышении которой
будет включаться Резервный котёл.
Разница температур может быть указана в любом (любых) контурах, кроме Котловых.
Значения целевой и заданной температурой в контролируемых контурах Потребителя
анализируются с периодом 1 раз в минуту. Решение о необходимости дальнейшей работы
резервного котла принимается по контрольному опросу в конце каждого часа.
Настройка работы Основного и Резервного по «Расписанию»
Для настройки потребуется создать несколько режимов работы, в которых назначить в качестве
Основного и Резервного разные котлы. Затем необходимо сформировать Режим «Расписание», а
временные интервалы для ротации котлов - указать в таблице расписания:
