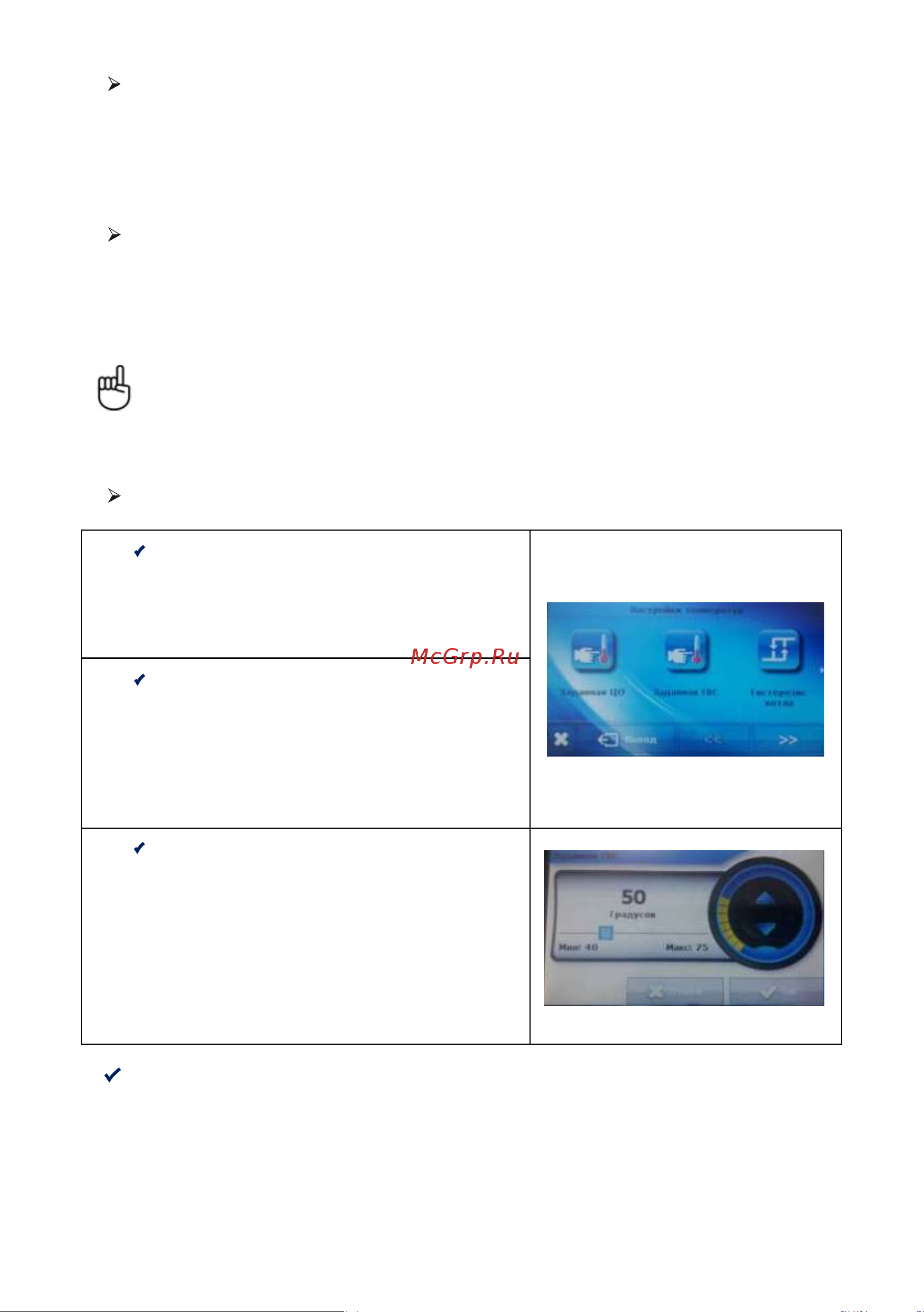

![Amteo AF35 [33/80] Страница 33](/views2/1871998/page33/bg21.png)
лер будет пересчитывать и отображать в главном окне текущие
Розжиг/ Затухание: данная функция используется для на-
чала процесса розжига или затухания Горелки. Детальное опи-
сание процесса розжига/затухания содержится в разделе
«Фазы работы Контроллера»
Бункер заполнен: данную функцию следует использовать
каждый раз после заполнения бункера для пеллетов. Контрол-
запасы топлива в бункере.
Внимание! Перед использованием функции Бункер за-
полнен следует провести калибровку бункера для пеллетов в
В Меню специалиста по установке/Калибровка уровня топлива
Настройка температур
Данная функция используется для настройки заданной темпера-
температуры Котла, которую будет поддерживать контроллер
Контроллер может менять температуру в диапазоне от 45*С до
80*C.
Гистерезис Котла
Заданная температура отопления
Заданная температура системы ГВ
нужд, которую контроллер будет поддерживать. Пользователь
Функция используется для настройки Горячей воды для бытовых
может менять эту температуру в диапазоне от 40*С до 75*С.
После достижения заданной температуры бойлера контроллер
отключает насос подачи ГВ. Насос повторно включается после
снижения температуры горячей воды для бытовых нужд ниже
заданнного значения гистерезиса ГВ (См. параметр Гистерезис
ГВ
(Главное меню/Настройка температур/Гистерезис ГВ).
Данная функция используется для настройки гистерезиса задан-
ной температуры системы отопления Котёл затухает, а контроллер
переходит в режим ожидания. После уменьшения температуры
Котла на значение, установленное для гистерезиса, начинается
процесс розжига Котла. Пользователь может изменять даннный
параметр в диапазоне от 1*Сдо 10*С.
Гистерезис ГВ
Функция используется для настройки гистерезиса Горячей
воды для бытовых нужд. После достижения заданной
температуры бойлера контроллер отключает насос подачи ГВ.
33
