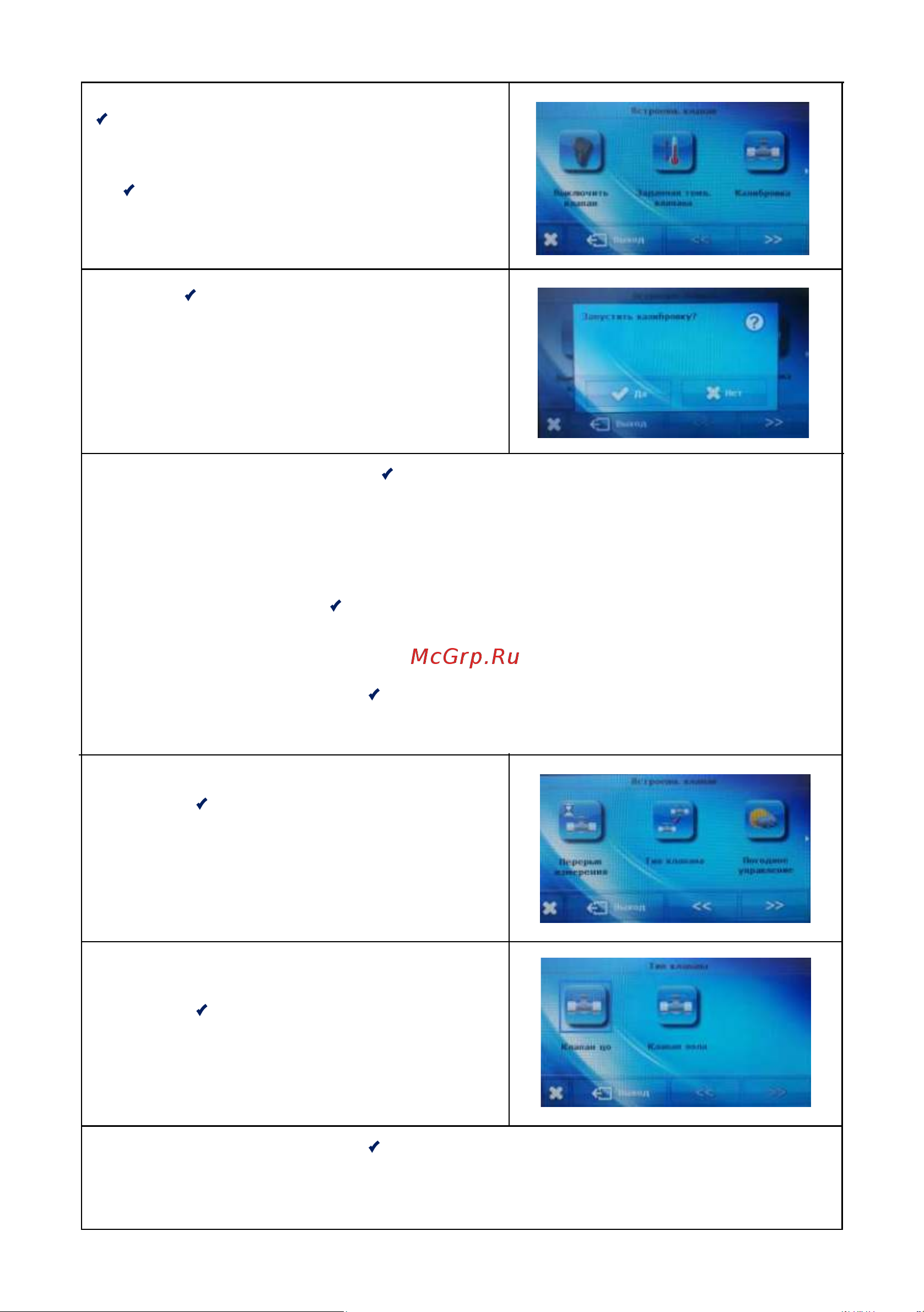

Функция позволяет на время включать/отключать
работу клапана
Включить клапан/Выключить клапан
С помощью данной функции в любой момент мож-
но выполнить калибровку встроенного клапана. Во
время калибровки клапан устанавливается в безопас-
Калибровка клапана
Данная функция позволяет настраивать требуемую
температуру, которую должен поддерживать клапан
Заданная температура клапана
ное положение – для клапана СО в положение
полного раскрытия для клапана системы теплого
пола – в полностью перекрытое положение
Единичный шаг
Здесь указывается максимальный единичный шаг, который клапан может выполнить во время
одного замера температуры. Если показатель близок к заданной температуре, данный шаг
рассчитывается на основе параметра Коэффициент пропорциональности. Чем меньше
единичный шаг, тем точнее можно достигать заданную температуру, однако регулировка при
этом длится дольше
Минимальное раскрытие
Параметр определяет минимальное допустимое раскрытие клапана. Этот параметр позволяет
оставлять клапан приоткрытым на заданное значение, для сохранения требуемой циркуляции
теплоносителя
Время раскрытия
Параметр определяет время, необходимое цилиндру для раскрытия клапана из положения 0% в
положение 100%. Время указывается на заводской табличке имеющегося цилиндра клапана.
Перерыв в замерах
Параметр определяет время, необходимое
цилиндру для раскрытия клапана из положения 0% в
положение 100%. Время указывается на заводской
табличке имеющегося цилиндра клапана.
Тип клапана
СО – Данный тип клапана указывается, если
необходимо регулировать температуру контура СО
Теплый пол
Этот тип клапана указывается, если необходимо настроить температуру контура системы
обогрева в полу. Настройка данного типа клапана защищает систему отопления в полу от опасных
температур
46
