запрограммировать строго определенное время подогрева
бака ГВ.
Внимание! Для правильной работы Управления по дням
дням недели следует настроить текущий час и день недели в меню
Настройки времени
Данная функция позволяет настраивать время работы
Котла с точностью до 30 минут. В период бездействия
Котел погашен, независимо от всех остальных факторов.
Пример: Котел получает сигнал о необходимости по-
дачи тепла от комнатного регулятора

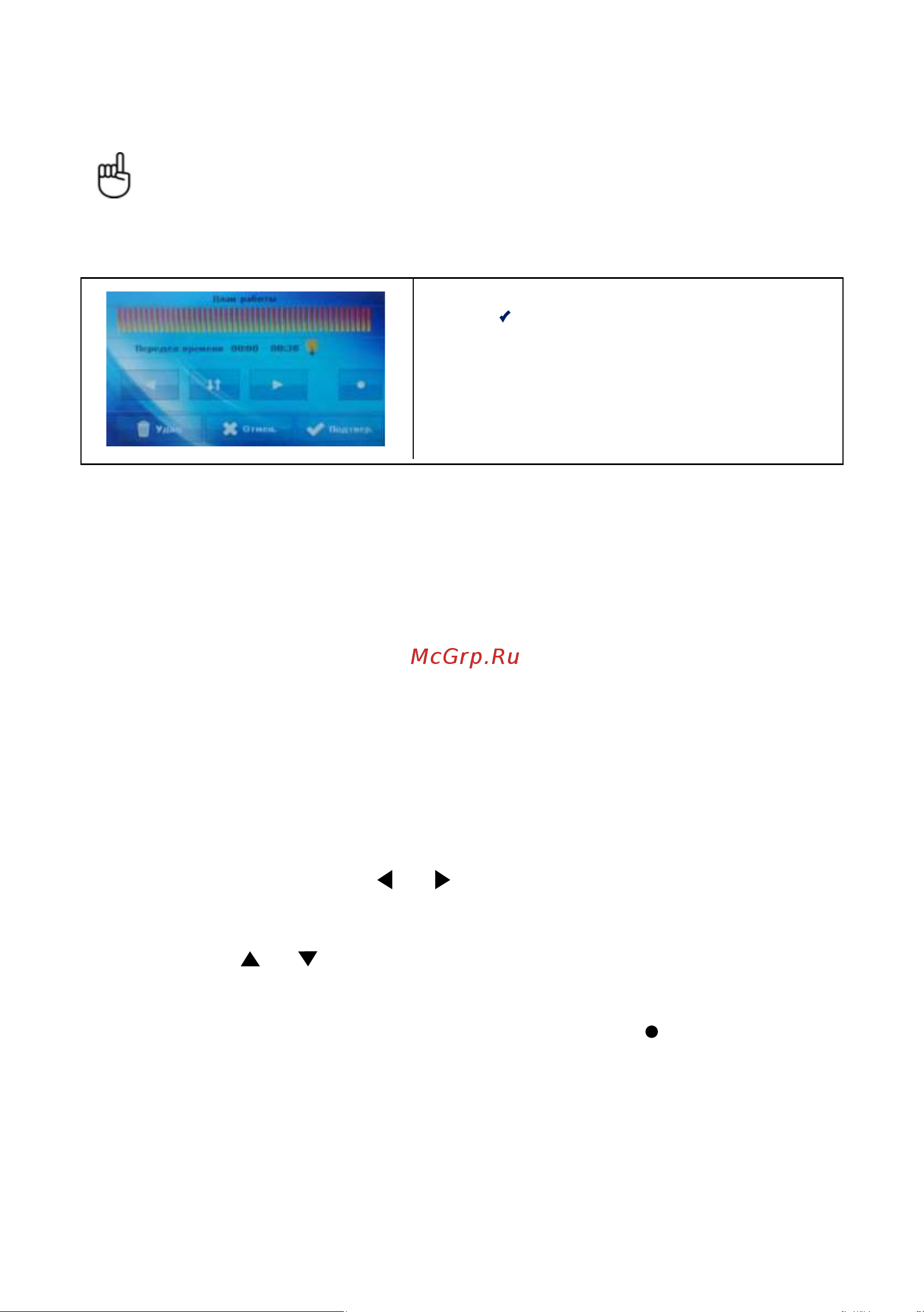

График работы Котла
После включения функции открывается список отдельных
дней недели, с возможностью редактирования с точностью до
30 минут. Следует выбрать день недели, настройки для
которого требуется изменить – на экране отобразится окно
редактирования настроек. По умолчанию Котел погашен – с
помощью стрелок влево/вправо перейти к настройке часов.
Нажатие кнопки вверх/вниз изменяет активность
настраиваемого часа.
ся изменить, открывается окно редактирования: в верхней
строке отображаются текущие настройки отклонения.
После выбора дня недели, настройки для которого требует-
С помощью значков
и
следует изменить редактиру-
емый диапазон времени. Для изменения настроек использу-
ются значки
и
, с помощью которых можно задать тре-
буемое отклонение. Чтобы скопировать настройки для сосед-
него часа, следует воспользоваться значком
. После наст-
ройки отклонений на данный день недели следует нажать на
значок Подтвердить – на экране появится экран, позволяющий
копировать настройки на другой день недели.
37
