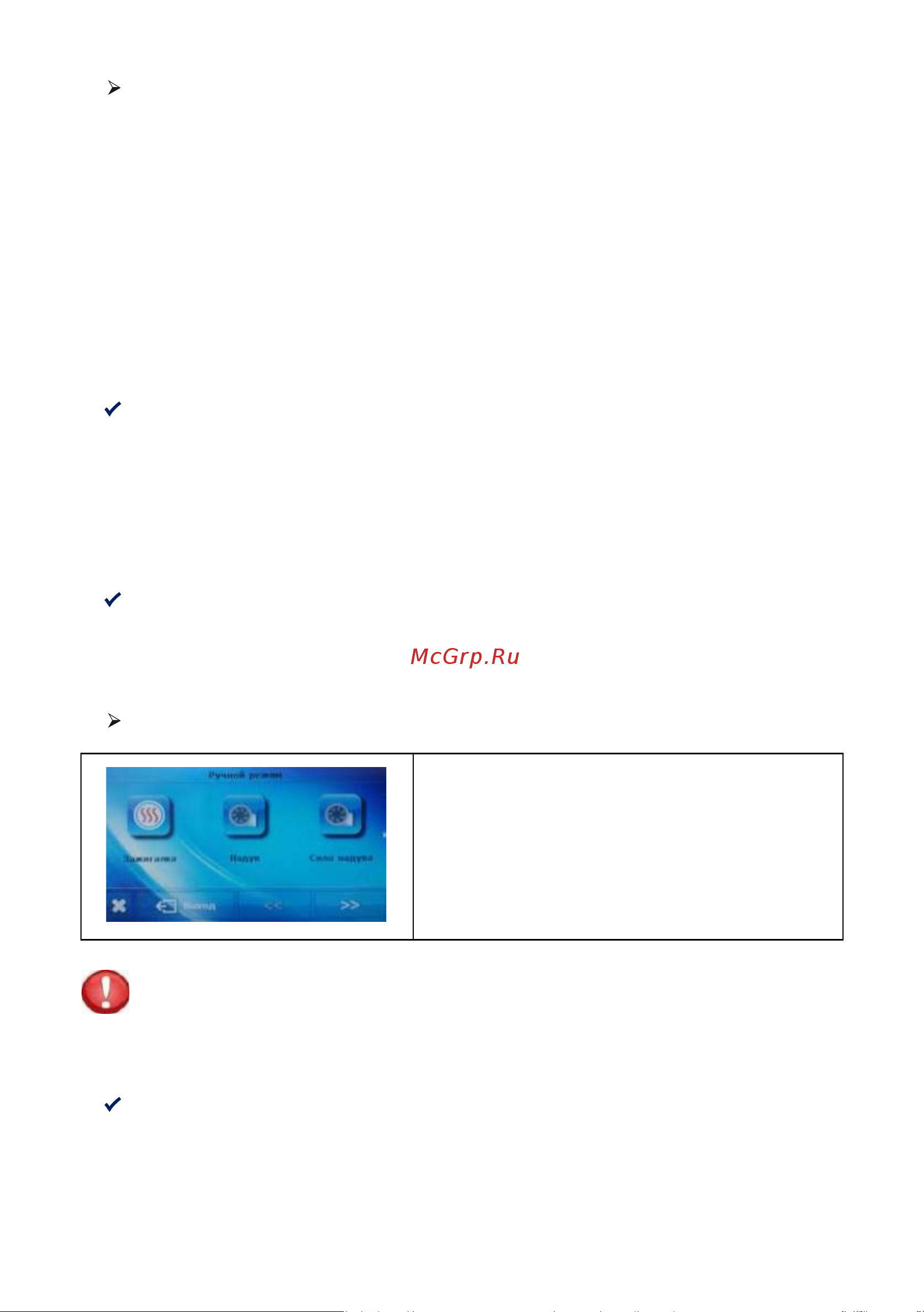

![Amteo AF35 [36/80] Страница 36](/views2/1871998/page36/bg24.png)
Режим работы PID: в режиме работы PID следует указать
в Меню Serwis параметры Минимальной мощности и Макси-
мальной мощности . Горелка плавно работает в диапазоне
между указанными значениями в зависимости от текущей
температуры продуктов сгорания. Пользователь может регули-
ровать работу только с помощью коэффициентов вентилятора
и порции топлива на + или - . Данные коэффициенты позволяют
увеличивать или уменьшать объем топлива и воздуха в про-
центном выражении.
Коэффициент подающего устройства
Данная функция позволяет увеличивать или уменьшать
количество подаваемого в горелку топлива в зависимости от
потребности, например в случае, если топливо не выгорает
или пересыпается.
Коэффициент вентилятора
Функция позволяет изменять количество подаваемого в горел-
ку воздуха в зависимости от потребностей.
Работа в ручном режиме:
Функция используется для ручного включения каждого
отдельного рабочего пространства Функция помогает в
частности, проверять правильность подсоединения и
работы Устройства розжига, Решётки, Вентилятора,
Внутреннего подающего устройства, Внешнего по-
дающего устройства, Насоса СО, Насоса ГВ, Встроен-
ного клапана и Дополнительных насосов.
ВНИМАНИЕ! Оборудование, включенное в ручном режи-
ме следует выключить перед выходом из Меню
Работа в
ручном режиме
Управление по дням недели
В данном меню пользователь может задать строго
определенное время работы Котла, а также температурные
отклонения Котла для заданной температуры; также можно
36
