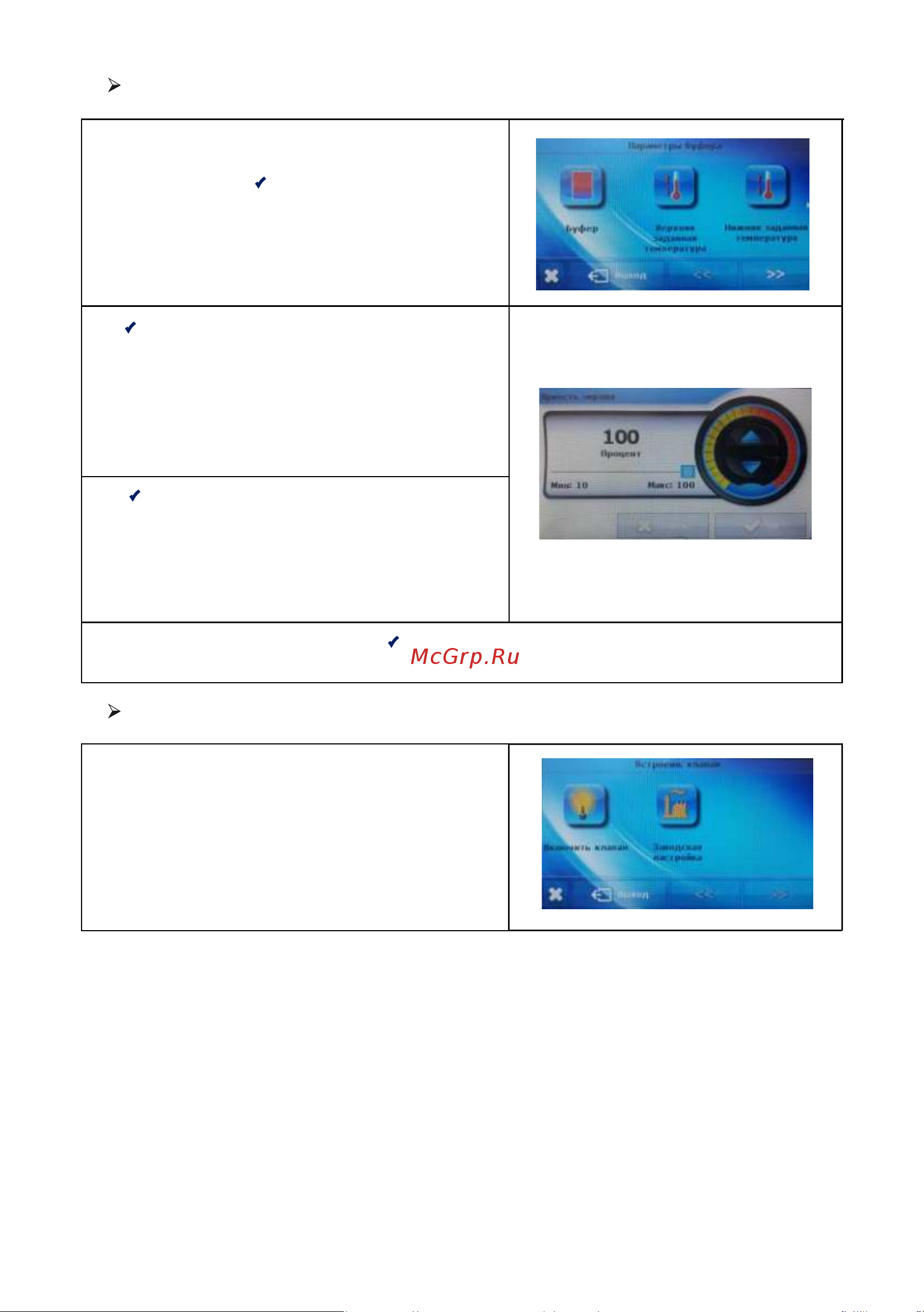

Параметры буфера
Параметры данного меню позволяют регулировать
работу контроллера в случае использования в системе
буфера
Буфер
Функция позволяет настраивать верхнее значение
заданной температуры буфера. После достижения
заданной температуры буфер включается, и начина-
Верхняя заданная температура
Функция позволяет выбрать способ наполнения бака (бойлера) ГВ.
Нижняя заданная температура
Функция ГВ
ется его догрев. Температура всегда должна быть ниже
заданной нижней температуры, по меньшей мере на
20 градусов – до этой температуры буфер охлаждается
Функция позволяет настраивать нижнее значение
заданной температуры буфера. Температура должна
быть выше заданной верхней температуры, по меньшей
мере на 20 градусов – буфер всегда нагревается до этой
температуры
Настройка клапанов
Контроллер Tech ST-976 имеет встроенный модуль
управления смешивающим клапаном. К контроллеру
можно также подключить два дополнительных мо-
дуля управления клапанами ST-431N. Для управления
клапанами используется ряд параметров, позволяющих
настраивать их работу в зависимости от индивиду-
альных потребностей.
Ниже представлено меню – в
Встроенного клапана
случае подключения Дополнительных клапанов меню для
этих клапанов выглядит точно так же.
44
