Модуль GSM может работать также независимо от контроллера Котла. Он имеет два входа для
взаимодействия с датчиками температуры: один вход с контактами для использования в любой
конфигурации (определение замыкания/размыкания контактов), и один управляемый вход
(например, возможность подключения дополнительного переключателя для управления любой
электрической цепью);
Когда любой датчик температуры достигает заданную максимальную или минимальную
температуру, модуль автоматически отправляет SMS-сообщение с такой информацией. Таким же
образом система реагирует в случае замыкания или размыкания контактного входа, что можно
использовать например, в качестве простой охранной сигнализации.
Если контроллер ST-978 оборудован дополнительным модулем GSM, для активирования
устройства следует выбрать опцию Включен
(МЕНЮ> Меню специалиста по
установке>Модуль GSM>Включен).

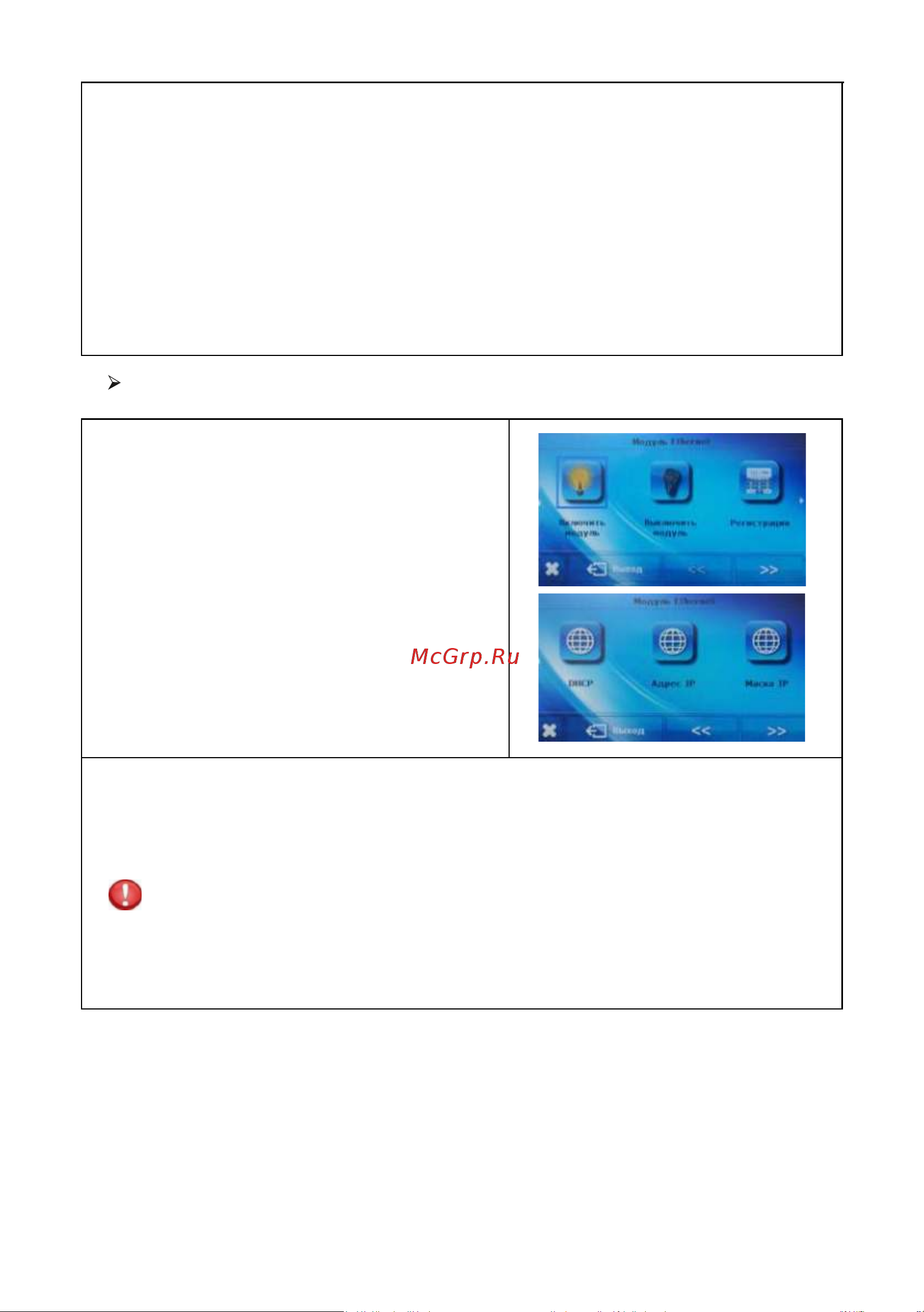

Модуль Ethernet:
Меню позволяет включать/выключать и настраивать
модуль ST-505 Ethernet или Wifi-RS.
Данные модули представляют собой дополнитель-
ное оборудование, взаимодействующее с контролле-
ром; модуль соединения с сетью Интернетом
обеспечивает возможность дистанционного
управления работой Котла через сеть Internet – на
сайте emodul.pl Пользователь на экране домашнего
компьютера контролирует состояние всех устройств
системы Котла, а работа каждого из устройства на
экране представлена в виде анимации.
Кроме возможности просмотра температуры
каждого датчика, пользователь также может вносить
изменения в заданные температуры – для насосов,
для смешивающих клапанов и т.д
Процесс установки и обслуживания интуитивно понятен. После правильного подсоединения модуля в
меню специалиста по установке главного контроллера следует включить Интернет-модуль
(Меню>>
Меню специалиста по установке>> Модуль сети Интернет>> Включить)
– после включения
опции Регистрация будет сгенерирован регистрационный код, который следует указать на открыв-
шейся странице.
Внимание! Сгенерированный код действителен только на протяжении 60 минут. Если по
истечение указанного времени регистрация на открывшейся странице выполнена не будет,
следует сгенерировать новый код.
Такие параметры модуля сети Интернет, как Адрес ИП, Маска ИП, адрес шлюза, можно настроить
вручную, или включив опцию DHCP.
А.9 Средства защиты
А.9.1 Для обеспечения максимально безопасной и беза-
варийной работы регулятор имеет ряд защитных функций. В
случае предупредительного сигнала подается звуковой сигнал,
а на экране отображается соответствующее сообщение
55
