7.
Требования к топливу
Используемое в горелке топливо должно иметь указанные :
ФормаГранулы
Диаметр
6-8 мм
Длина
3-40 мм
Содержание пыли
≤1%
Плотность топлива
≥620 кг/м
3
Влажность
<8%
Теплотворная способность
16-
20 МДж/кг
Зольность
≤0,7%

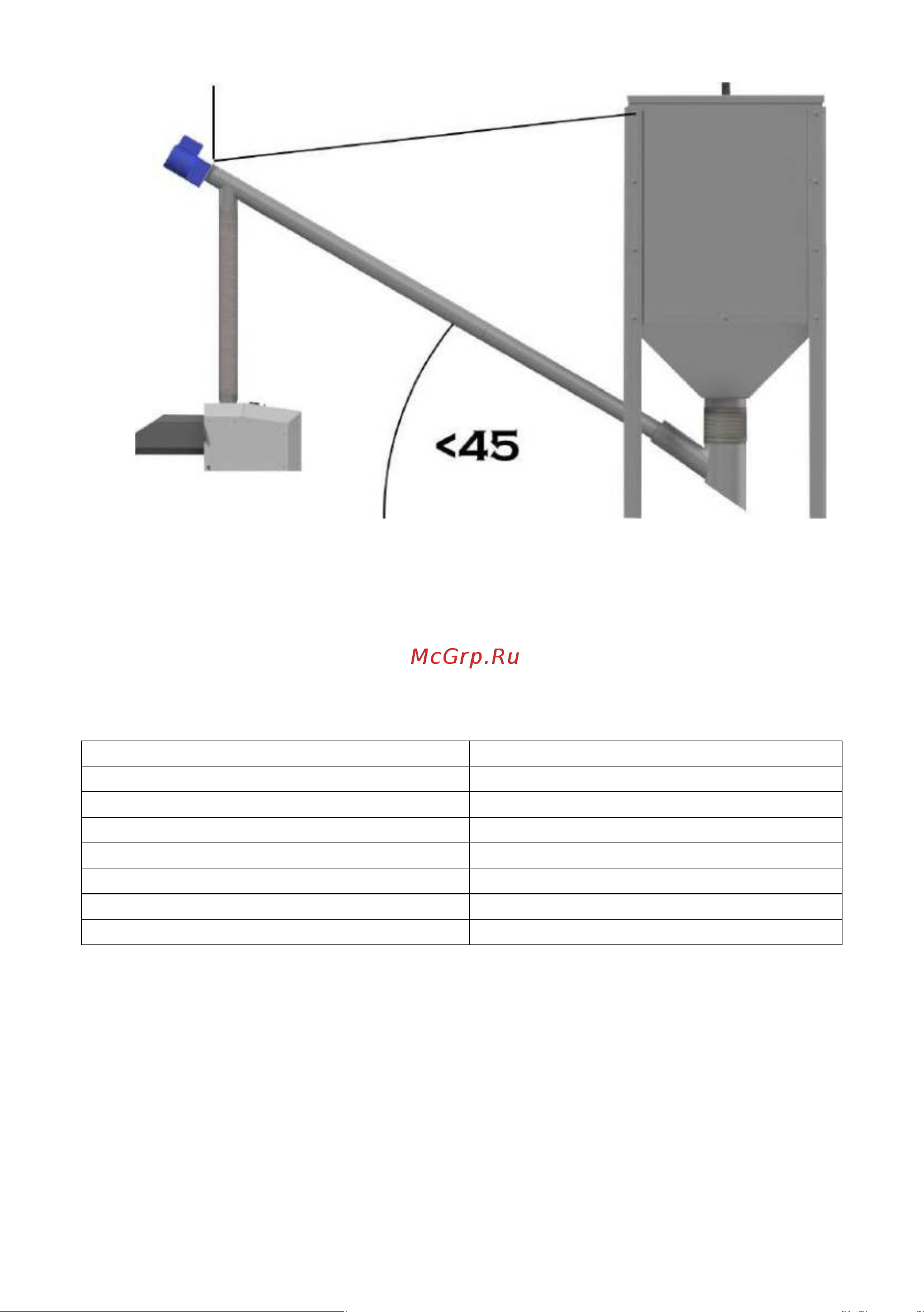

Рисунок 5 – Общий вид винтового подающего устройства с Горелкой и бункером
ниже характеристики
69
