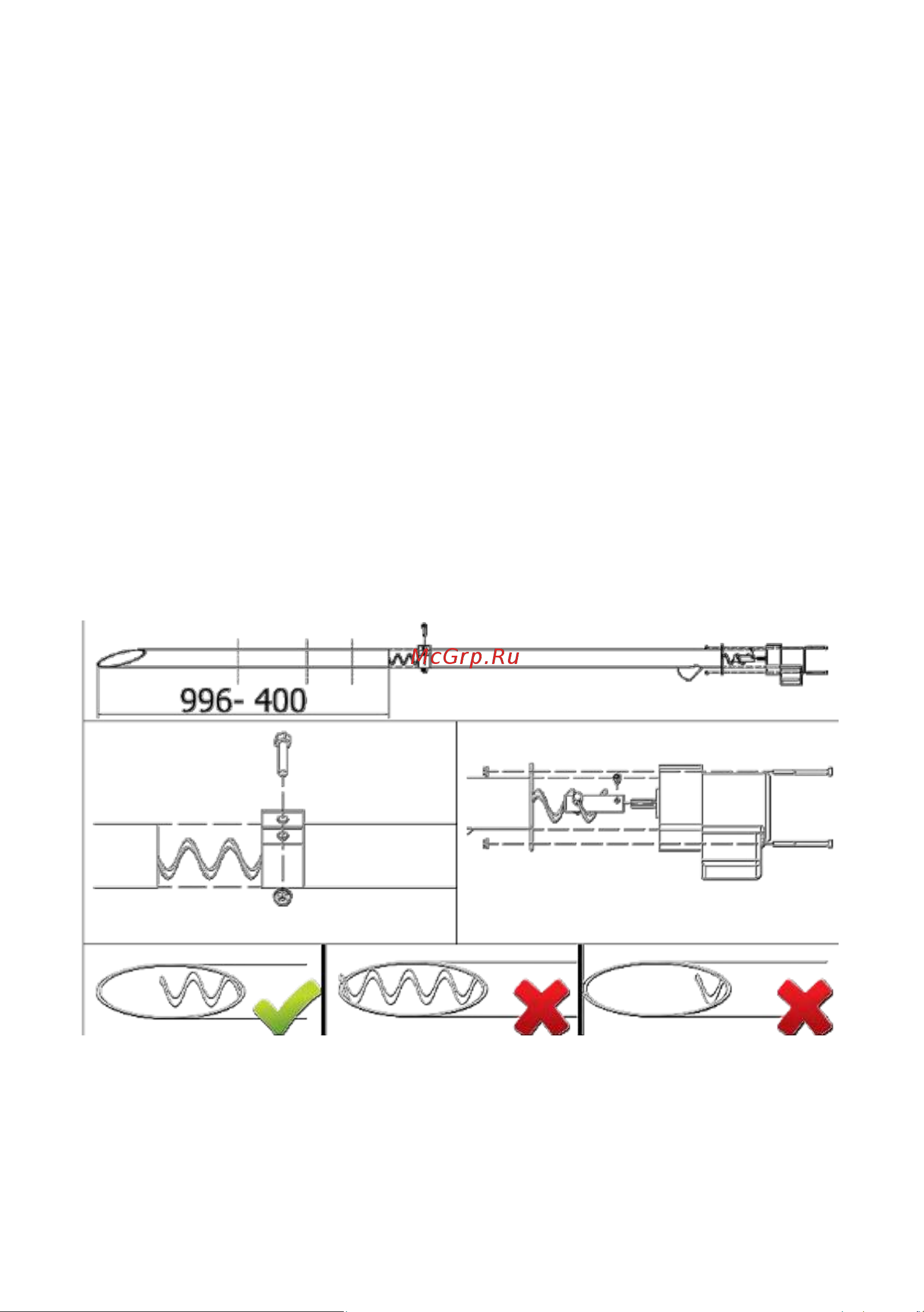

8. Винтовое подающее устройство
Винтовое подающее устройство соединяет контейнер с
топливом с горелкой.Устройство выполнено из гальванизиро-
ванной стальной трубы или трубы из нержавеющей стали
диаметром 60 мм. Внутри трубы находится стальная спираль с
приводом от электрического двигателя 230 В переменного тока
с передачей, который подключается с помощью силового
кабеля к соответствующему разъему на контроллере горелки.
Дозирование топлива в горелку осуществляется автоматичес-
ки, управление работа подающего устройства осуществляется
в автоматическом режиме. В случае повреждения трубы –
например, из-за перегрева в случае обратного удара пламени,
подающее устройство перестает подавать топливо, что влечет
за собой затухание горелки. Это позволяет предотвратить
распространение пламени и пожар в котельной.
Установка и эксплуатация горелки должны осуществлять-
ся в соответствии стребованиями, указанными в инструкции и
гарантийном талоне. Производитель не несет ответственности
9.Требования к топливу
