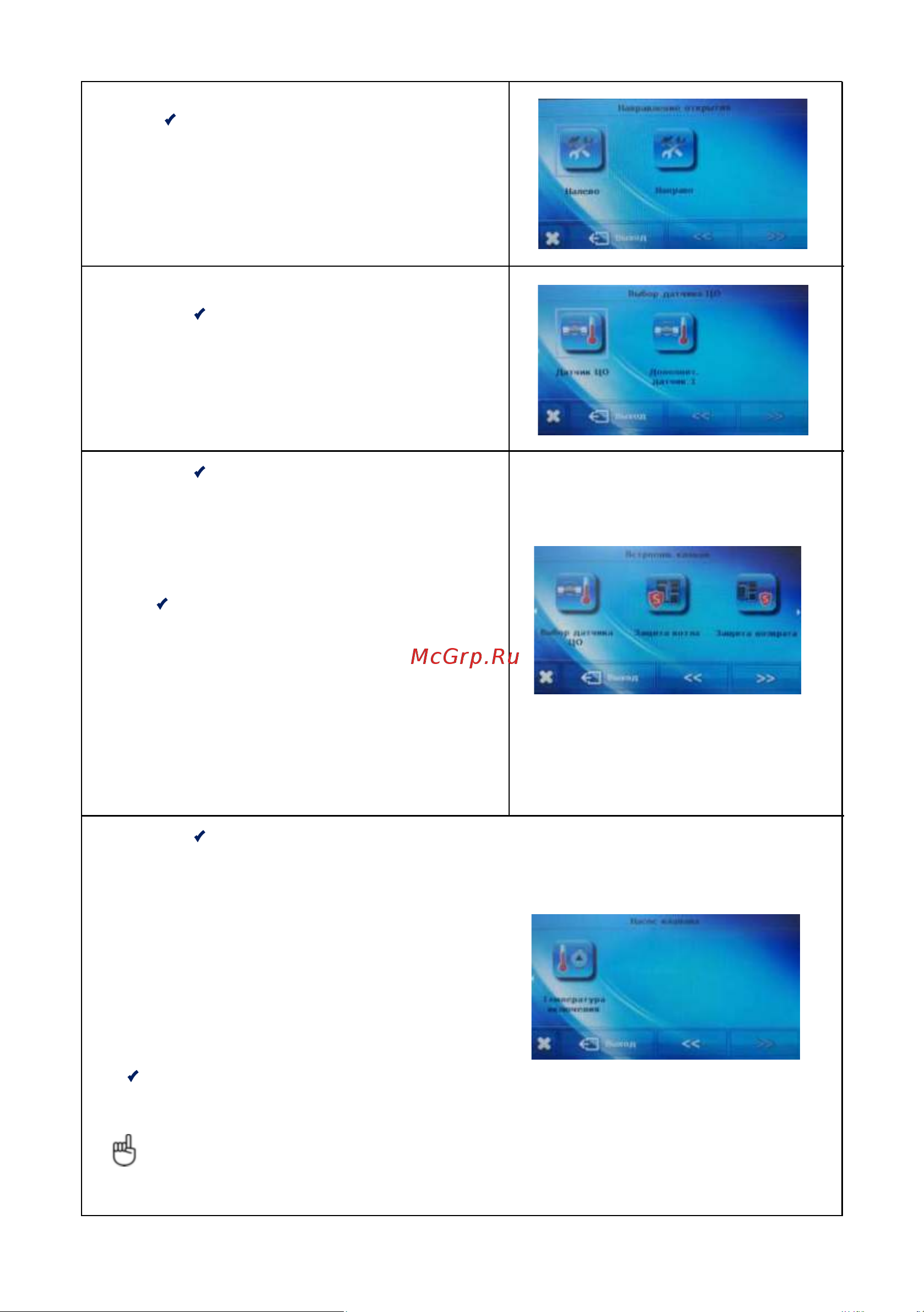

Направление раскрытия
Если после подключения клапана к контроллеру
окажется, что его следовало установить в противопо-
ложном направлении, нет необходимости выполнять
замены подключений проводов – достаточно
поменять направление раскрытия Влево/Вправо
Выбор датчика СО
Функция позволяет выбрать датчик, который должен
выполнять функции Датчика СО – это может быть
датчик СО, или, в случае использования теплового
буфера, Дополнительный датчик.
Защита Котла
Функция позволяет защитить Котел от опасного
повышения температуры. Пользователь настраивает
максимальную допустимую температуру обратной
подачи, после превышения которой датчик
открывает клапан СО для охлаждения Котла.
Защита обратной подачи
Функция позволяет защитить Котел от возврата
слишком холодного теплоносителя из главного
контура, что могло бы стать причиной низкотемпера-
турной коррозии Котла. Пользователь настраивает
минимальную допустимую температуру обратной
подачи. Если текущая температура обратной подачи
ниже заданной, контроллер перекрывает клапан до
тех пор, пока меньший контур Котла не нагреется до
требуемой температуры
Насос клапана
Функция позволяет выбрать режим работы насоса
клапана:
Всегда включен: насос работает все время,
независимо от значений температуры;
Всегда выключен: насос не включается, регулятор
управляет только работой клапана;
Включен выше порогового значения: насос
включается выше заданной температуры включения.
При выборе данной опции необходимо также
настроить температуру включения насоса.
Температура включения насоса.
Температура, после достижения которой насос
включается.
Внимание! При использовании функции Насос клапана необходимо также активировать
его в Меню специалиста по установке/Дополнительное устройство 2/Тип насоса/Насос
клапана
49
