Пример
Понедельник-пятница
время 3 -00 , настройка отклонения температуры: -10°C
время 4 -00 , настройка отклонения температуры: -10°C
время 5- 00 , настройка отклонения температуры: -10°C
Суббота-воскресенье
время 16 -00 , настройка отклонения температуры: +5°C
время 17- 00 , настройка отклонения температуры: +5°C
время 18 -00 , настройка отклонения температуры: +5°C
В данном случае, если заданная температура на Котле
составляет 60°C, то с 3-00 до 6-00 в каждый день недели с
понедельника по пятницу заданная температура на Котле опустится
на 10°C, то есть будет составлять 50°C. В свою очередь, на
выходных (суббота, воскресенье) в период с 16-00 до 19-00
заданная температура на Котле увеличится на 5°C, то есть будет
составлять 65°C.
График работы системы ГВ
Данная функция позволяет задать время работы системы ГВ с
точностью до 30 минут. Изменение настроек Графика работы
системы ГВ выполняется так же, как и для функции График
работы Котла.

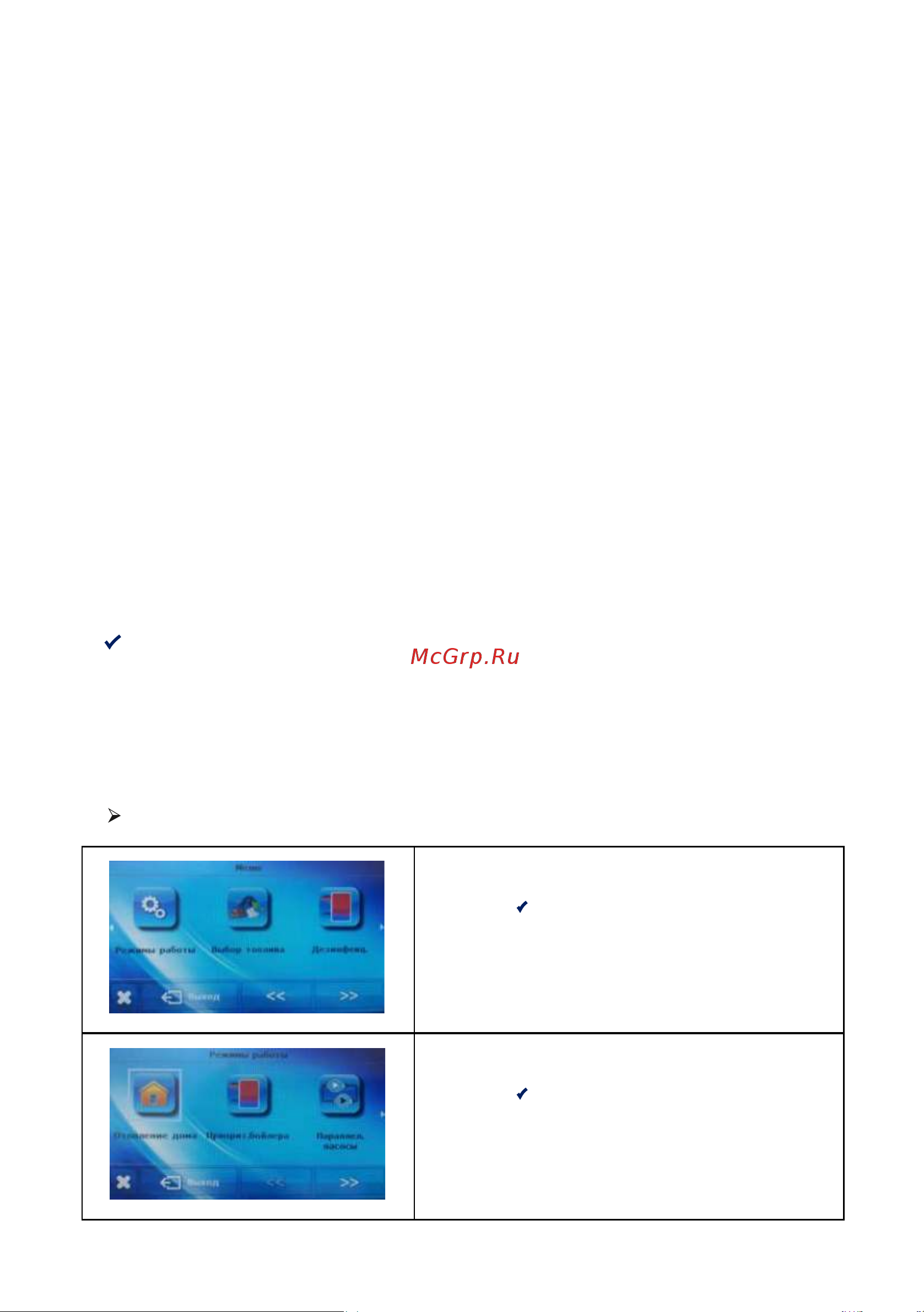

Режим работы:
Данная функция используется для выбора режимов
работы Системы отопления и Системы горячей воды
дней недели в конкретное время
Режимы работы
В данном режиме возможно только отопление дома.
Насос СО включается на уровне выше порогового
значения; Насос подачи ГВ не работает
Отопление дома
39
