отключает запальник, одновременно контроллер переходит в
режим «Стабилизация пламени», целью которого является
нагрев и подготовка горелки к работе. Последующие режимы
работы зависят от выбранного алгоритма, а именно: (детали
режимов работы содержатся в инструкции контроллера).
Модуляция (минимальная работа и максимальная
работа)
PID (работа PID)
Автоматическая работа (работа в автоматическом
режиме).
Очистка топки выполняется во время работы или после
гашения, тип очистки выбирается с помощью контроллера (см.
инструкция эксплуатации контроллера).

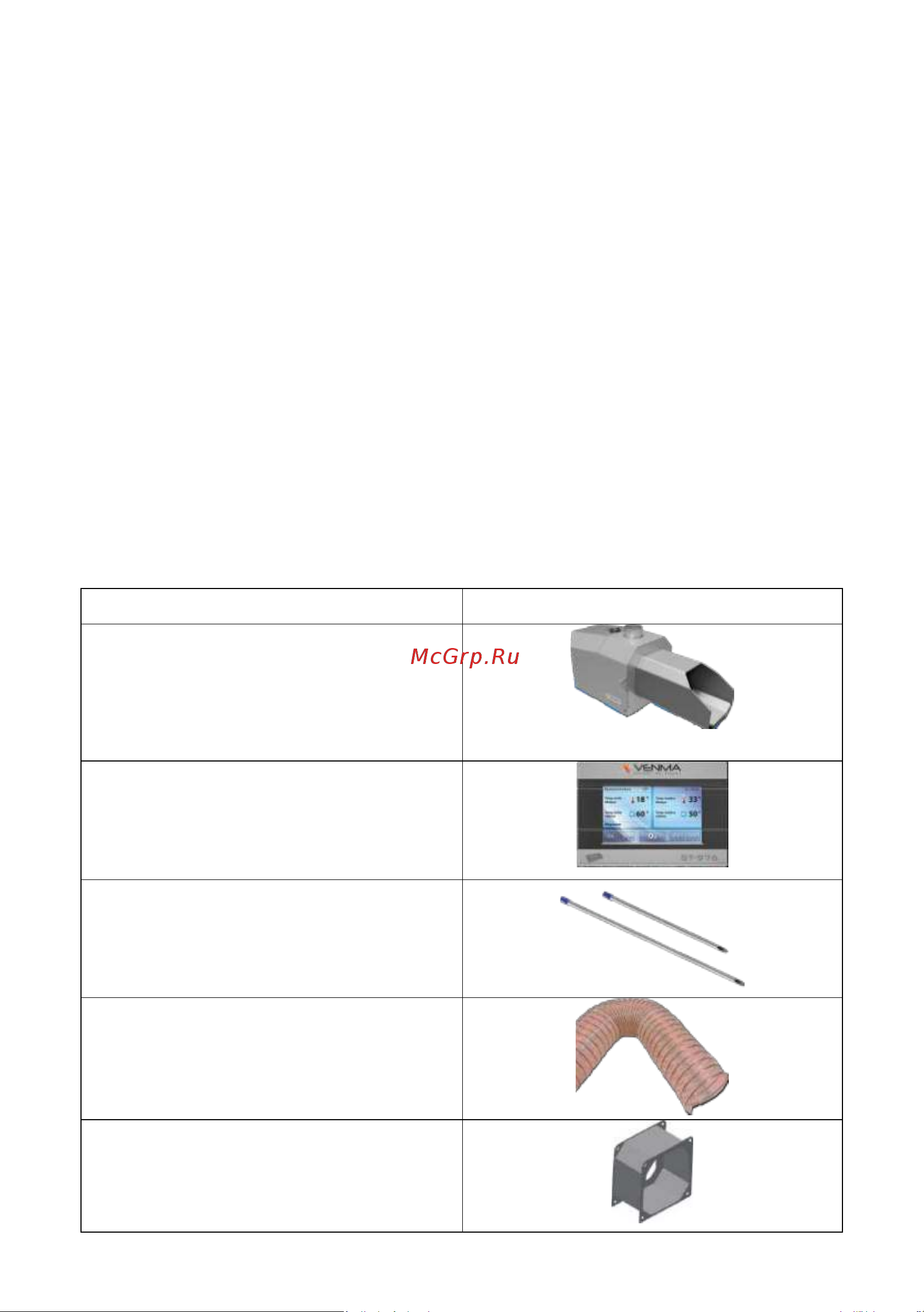

4. Комплект поставки. Комплект поставки включает:
Деталь:
Фото:
Пеллетная горелка
VENMA
Контроллер
VENMA вместе со всеми
кабелями и датчиками.
Подающее устройство,
гальванизированное, в стандартном
исполнении 2
м
(возможность
удлинения –
опция).
Эластичная трубка –
длина 1
м
Фланец монтажный
(опция)
65
