Сигнал
После выбора данной опции дополнительное устройство будет
выполнять функцию подачи предупредительных сигналов
контроллера. К этому выходу можно подключить, например,
звонок.

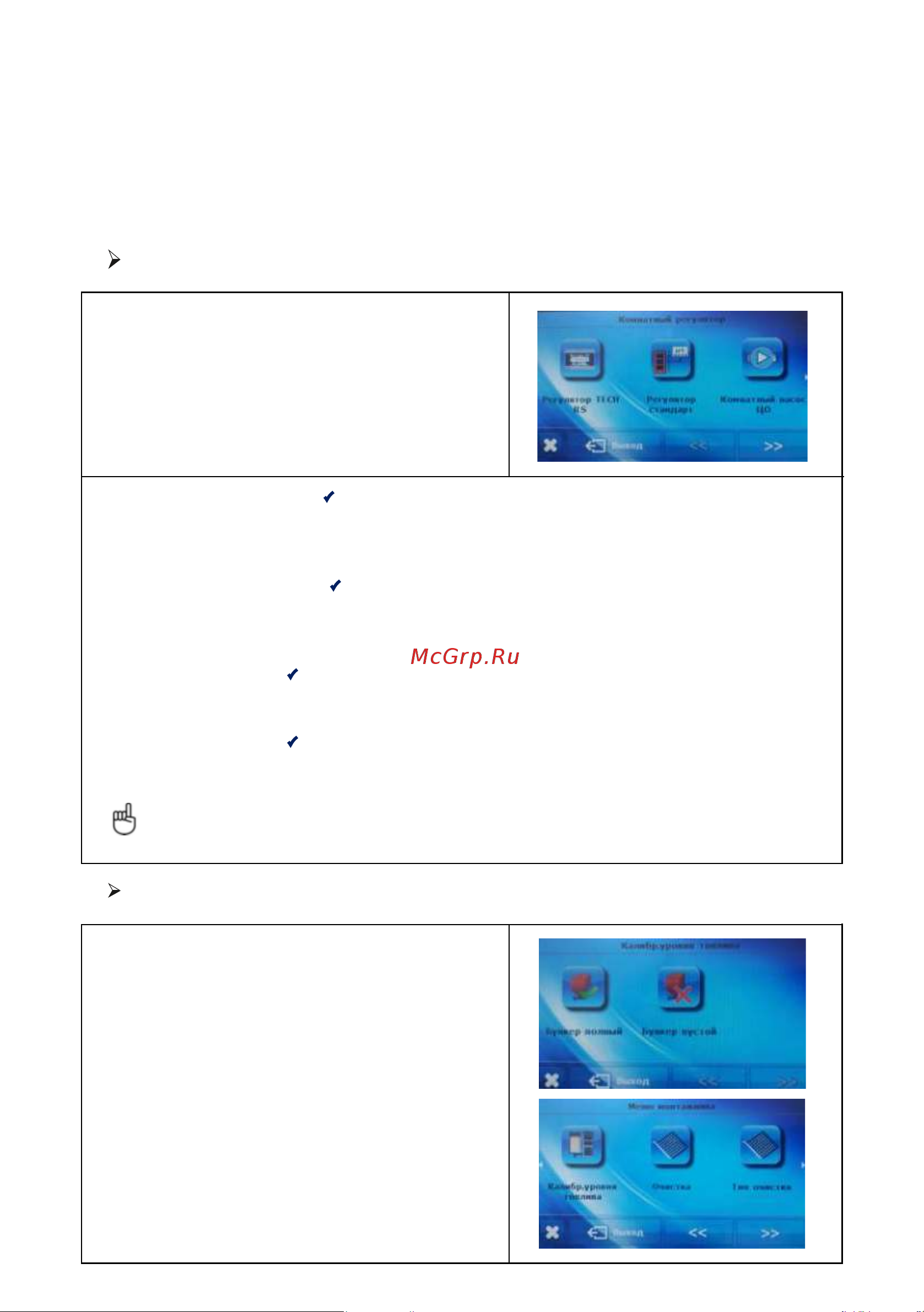

Комнатный регулятор
В этом блоке меню пользователь может выбрать и
настроить работу комнатного регулятора. Чтобы ак-
тивировать взаимодействие с комнатным регулятором,
после подключения следует активировать регуля-
тор, отметив соответствующий значок
Регулятор Tech RS Standard
Данная опция выбирается, если к контроллеру подключен комнатный регулятор, имеющий
возможность передачи данных RS. Такой регулятор позволяет просматривать и регулировать
некоторые параметры работы Котла
Стандартный регулятор
Данная опция выбирается, если к контроллеру подключен двухпозиционный регулятор. Такой
регулятор позволяет передавать на контроллер информацию о том, что помещение нагрелось
или охладилось
Комнатное управление – Насос СО
При выборе этой опции сигнал комнатного регулятора о том, что помещение нагрелось, будет
вызывать выключение насоса СО
Снижение при комнатном управлении
При выборе этой опции сигнал комнатного регулятора о том, что помещение нагрелось, будет
приводить к снижению заданной температуры СО на значение, заданное в этой опции.
Внимание!
Снижение заданной температуры СО не будет ниже минимальной температуры СО - 45*
Калибровка уровня топлива:
Правильное проведение процесса калибровки
топлива позволит в текущем режиме контролировать
фактический уровень топлива на экране контролле-
ра. После физического наполнения бункера следует
нажать кнопку Полный бункер
(Меню специалиста
по установке/Калибровка уровня топлива)-
контроллер начнет процедуру калибровки. Когда
топливо в бункере достигнет настолько низкого
уровня, что потребуется повторное заполнение
бункера, это следует подтвердить нажатием кнопки
Пустой бункер
(Меню специалиста по установ-
ке/Калибровка уровня топлива).
После загрузки
бункера в Главном меню следует нажать кнопку
Бункер заполнен – контроллер будет автоматически
информировать о запасе топлива в бункере.
53
