Рециркуляция
3A0014R 39
Рециркуляция
С подогревом
ПРИМЕЧАНИЕ (Рециркуляция с подогревом).
При нагревании распыляемого материала необходимо
работать в режиме рециркуляции. Следите за
температурой на верхней панели первичных
нагревателей Viscon HF (до или после бункера).
Когда термометр и дисплей покажут рабочую
температуру, материал будет готов к распылению.
Без подогрева
ПРИМЕЧАНИЕ (Рециркуляция без подогрева).
При использовании системы, не требующей
подогрева, перед распылением необходимо
проводить рециркуляцию. Рециркуляция
обеспечивает подмешивание оседающих
наполнителей, полное заполнение шлангов и плавную
работу запорных клапанов насоса.

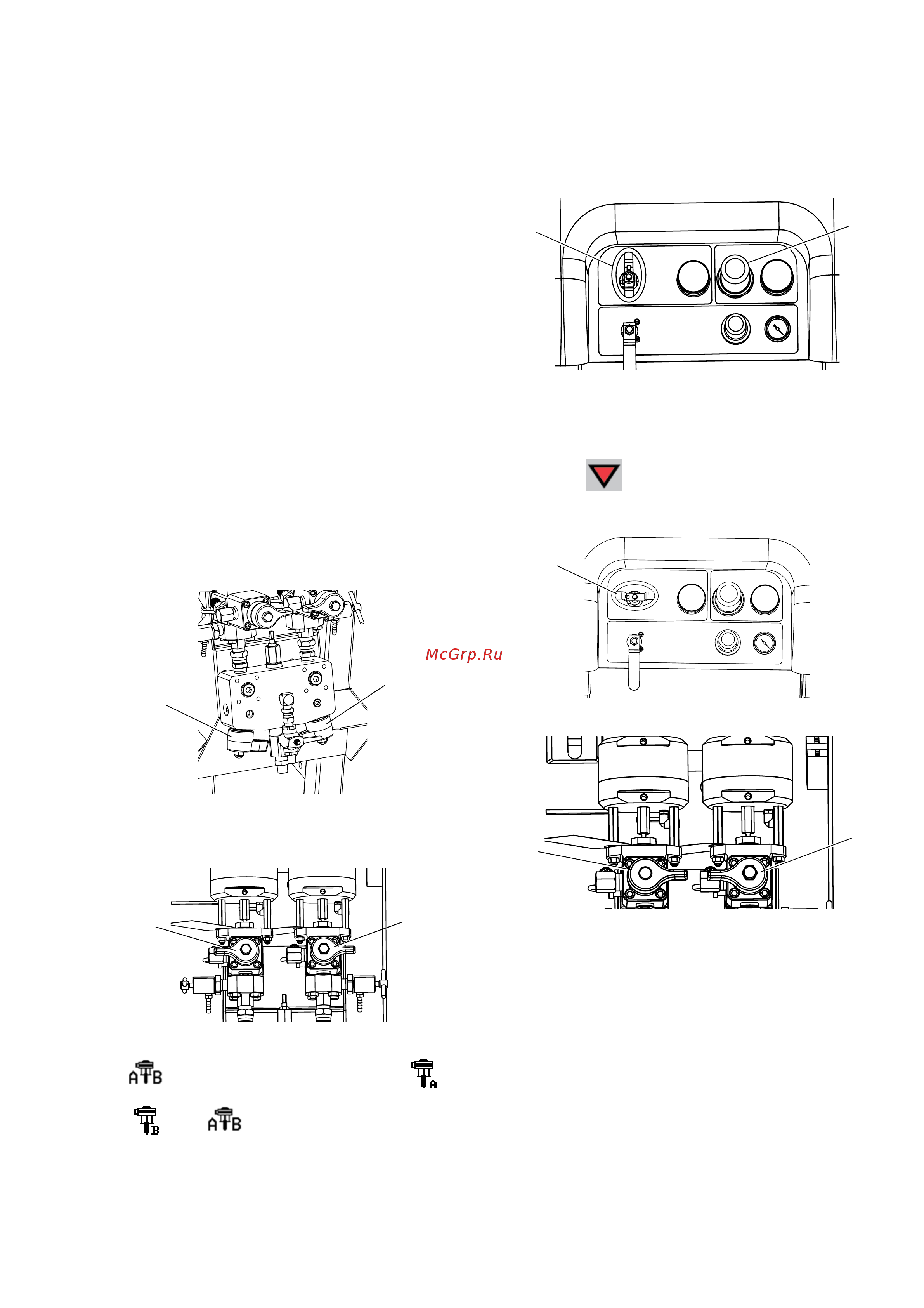

1. См. раздел Заправка, стр.36.
2. Закройте клапаны смесительного коллектора
(AH, AJ).
3. Убедитесь в том, что шланги рециркуляции
находятся в соответствующих бункерах.
4. Откройте рециркуляционные клапаны (AC, AD).
.
5. Выберите насосы для рециркуляции, нажав на
и выбрав необходимое значение: ,
, или .
6. Откройте главный клапан отключения подачи
воздуха (CA). С помощью пневматического
регулятора (CD) медленно увеличивайте давление
воздуха в насосах до тех пор, пока они не начнут
медленно работать.
7. Насосы должны работать до тех пор, пока
жидкость не достигнет нужной температуры.
Выполните Нагрев материала, стр. 40.
8. По достижении желаемой температуры
нажмите .
9. Закройте главный воздушный запорный клапан (CA).
10. Закройте рециркуляционные клапаны (AC, AD).
11. См. раздел Распыление, стр.41.
ПРИМЕЧАНИЕ.
Если циркуляция в насосе со стороны A
производится под давлением свыше 21 МПа, 210 бар
(3000 psi), система отображает указание, а на дисплее
загорается желтый индикатор. Это напоминание
о переключении в режим распыления перед началом
работы и о выполнении циркуляции при более низком
давлении для предотвращения чрезмерного износа
насоса.
Если циркуляция в дозирующем насосе со стороны A
происходит под давлением выше 35,4 МПа, 354 бар
(5200 psi), насос выключается по аварийному сигналу,
чтобы избежать случайного распыления материала в
режиме циркуляции.
