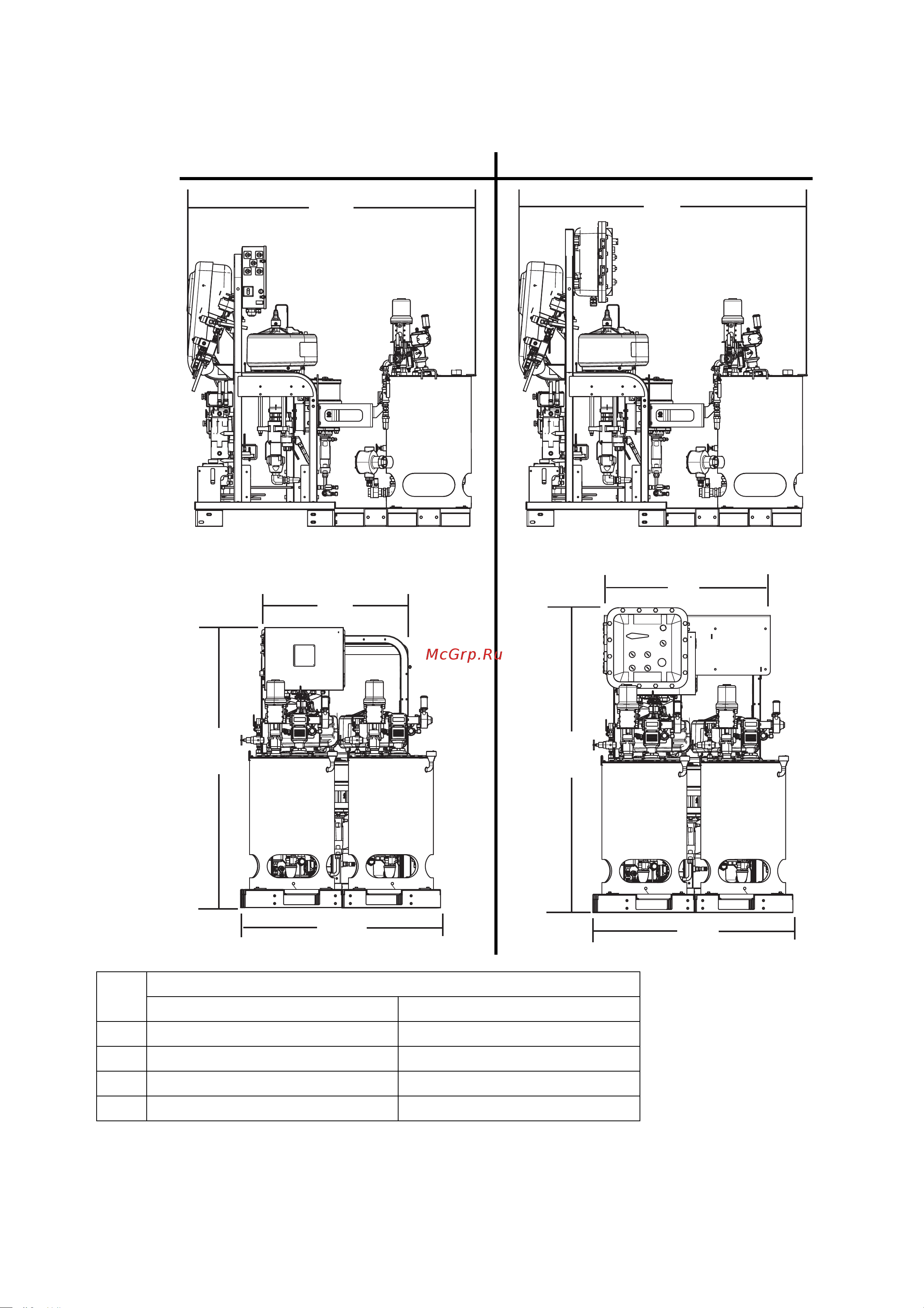

Размеры
3A0014R 99
Стальной резервуар с задним креплением на 113,7 литров
WL[[[[D
WLD
$
$
%
%
'
&
&
'
Безопасные зоны Опасные зоны
Поз.
Размеры
Безопасные зоны Опасные зоны
A 184,1 см (72,5 дюйма) 184,1 см (72,5 дюйма)
B 184,1 см (72,5 дюйма) 200,6 см (79,0 дюймов)
C 128,9 см (50,75 дюймов) 128,9 см (50,75 дюймов)
D 97,7 см (38,5 дюймов) 110,5 см (43,5 дюймов)
