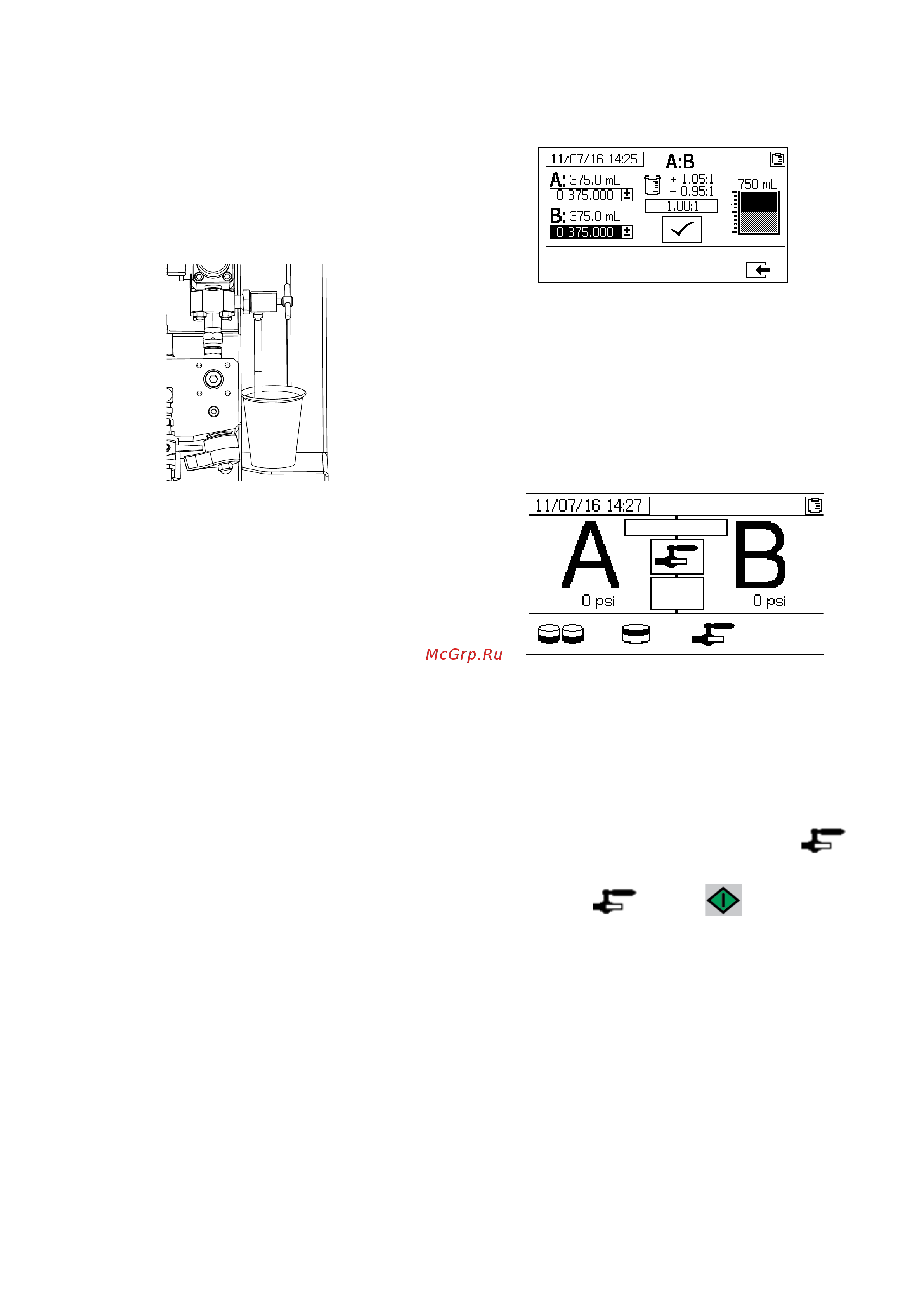

Проверка системы
3A0014R 55
10. Осуществляйте раздачу материала В следующим
образом.
a. Раздача партии: передвиньте емкость под
пробоотборный клапан B (AF).
Проверка соотношения: поставьте чистый
контейнер под пробоотборный клапан B (AF).
b. Медленно откройте и отрегулируйте
пробоотборный клапан B (AF), чтобы добиться
желаемой скорости потока. По окончании
дозирования жидкости насос автоматически
остановится. В результате индикатор (DK)
насоса B выключится.
c. Закройте пробоотборный клапан B (AF).
11. Раздача партии: размешайте материал до
полного смешивания.
Проверка соотношения: сравните дозировку
жидкости A и B.
Подтверждение проверки раздачи партии
По окончании проверки раздачи партии без ошибок
на экране появляется страница подтверждения
проверки раздачи партии. На этом экране
отображается выбранное соотношение жидкостей
в дозирующих насосах и объем жидкостей, поданных
из каждого дозирующего насоса.
Серая полоска в нижней части пробирки представляет
собой объем жидкости, выпущенной из дозирующего
насоса A. Черная полоска в верхней части пробирки
обозначает объем жидкости, выпущенной из насоса B.
Введите объем каждой пробы материала в окна ввода
данных A и B. Система рассчитает соотношение
и поставит флажок , если соотношение находится
в пределах допустимых отклонений. Результат
проверки записывается также в журнале USB.
Проверка подключенных ниже по потоку
клапанов на наличие утечек
Данная проверка позволяет выявить утечки в деталях,
расположенных после дозирующих клапанов, и
провести устранение неисправностей. Эта проверка
проводится для выявления закрытых или изношенных
клапанов и нахождения утечек в клапанах
циркуляции, установленных на удаленном
смесительном коллекторе.
1. Закройте оба клапана смесительного коллектора
ниже дозирующих клапанов.
2. Закройте рециркуляционные клапаны (AC, AD).
3. Войдите в режим проверки на экране работы
(экран управления жидкостью). См. Экраны
проверки на стр.86. Для запуска проверки на
наличие утечек после клапана выберите .
4. Выберите
. Нажмите . Убедитесь в том,
что дозирующие клапаны (AA, AB) открыты.
Для этого проверьте, горят ли синие светодиоды
обоих дозирующих клапанов.
5. Если проверка пройдет успешно, оба насоса
остановятся в области установленных ниже по
потоку клапанов, когда дозирующие клапаны
(AA, AB) будут открыты. При выявлении
какого-либо движения после остановки насосов
система подаст аварийный сигнал и сообщит,
на какой стороне обнаружена утечка.
