Приложение A
78 3A0014R

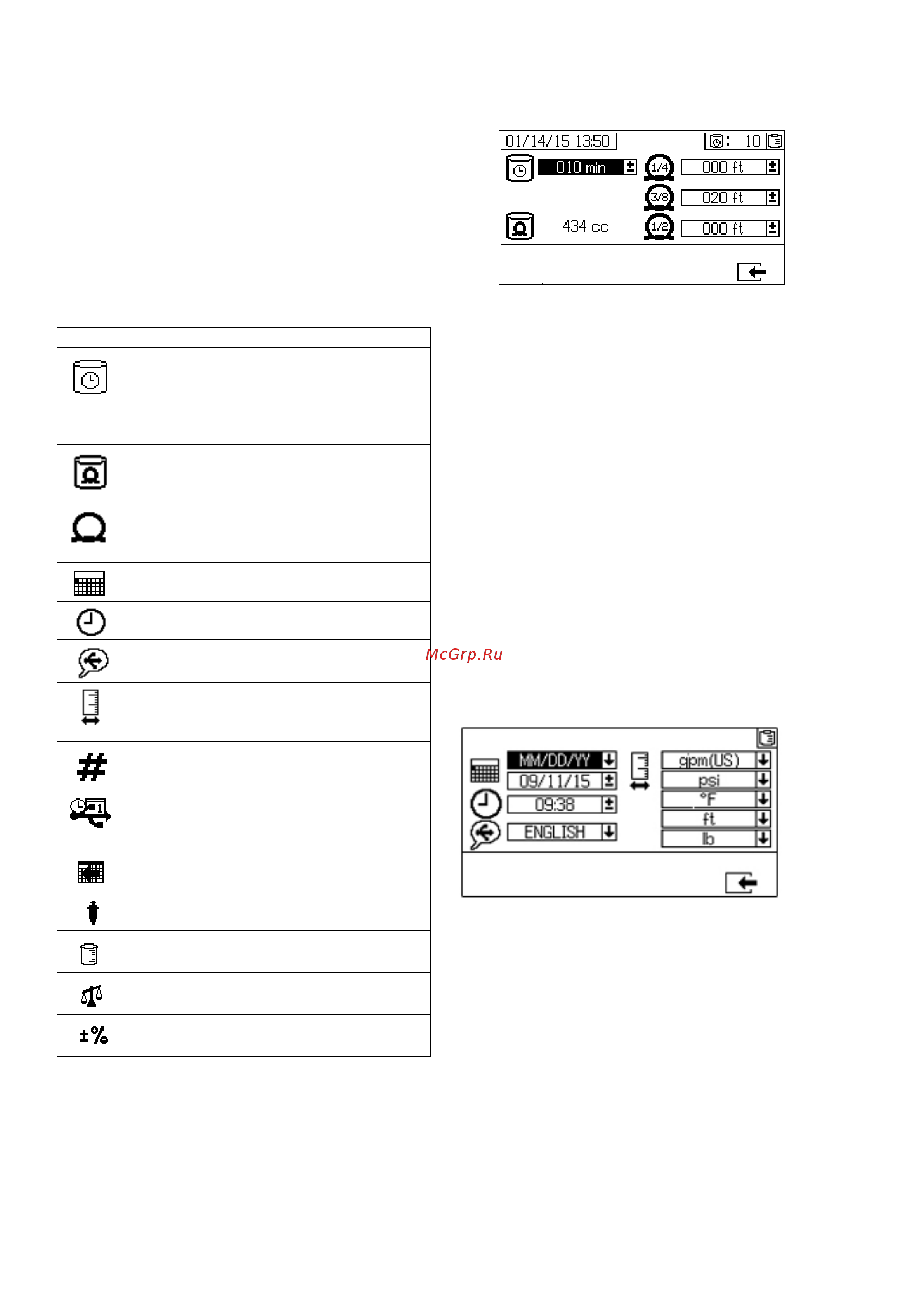

Экраны настройки системы
Экраны настройки системы позволяют настраивать
параметры управления жидкостью и взаимодействия
с оператором. Более подробные сведения
см. в приведенной ниже таблице.
Для изменения или настройки некоторых параметров
функции настройки следует включить их на экране
включения функций. См. инструкции в разделе
Экраны включения функций, стр.81.
Срок жизнеспособности/длина шланга
На этом экране можно настроить таймер срока
жизнеспособности и указать длину каждого шланга
для смеси материалов, используемого в конкретной
системе. На этой странице рассчитывается и
отображается общий объем смешанного материала.
Срок жизнеспособности отображается в правом
верхнем углу.
После остановки потока жидкости начинается
обратный отсчет отображаемого срока
жизнеспособности. Интервал отсчета – одна минута.
Таймер автоматически обнуляется после подачи
заданного объема жидкости через шланг.
Дата / Время / Ед. изм
На этом экране можно указать дату, время и единицы
измерения, которые будут отображаться на каждом
экране. Выбранный язык используется в каждом
журнале USB. Поддерживаются следующие языки
устройства USB: английский, французский, немецкий,
испанский, русский, итальянский, корейский,
китайский, японский, норвежский и польский.
Значок Функция
Установка количества минут до
затвердевания смеси материалов в шланге.
Данный параметр обнуляется после того,
как через шланг проходит заданный
оператором объем жидкости.
Указание общего объема шланга. Данное
значение всегда измеряется в кубических
сантиметрах.
Установка длины шланга после
смесительного коллектора. Используется
для указания общего объема шланга.
Установка календарной даты и ее формата.
Установка времени.
Установка языка USB.
Установка единиц измерения
отображаемых значений (например,
жидкости и температуры).
Указание номера распылителя, если их
несколько.
Установка интервала времени для
регистрации данных в USB-журнале
режима распыления и распыления.
Указание количества часов записи данных,
загружаемых на флэш-диск USB.
Указание размеров дозирующих насосов A
и B.
Эталонная величина соотношения по
объему
Эталонная величина соотношения по весу
Допустимое отклонение соотношения
