Приложение A
92 3A0014R
Автоматически отображаемые
экраны

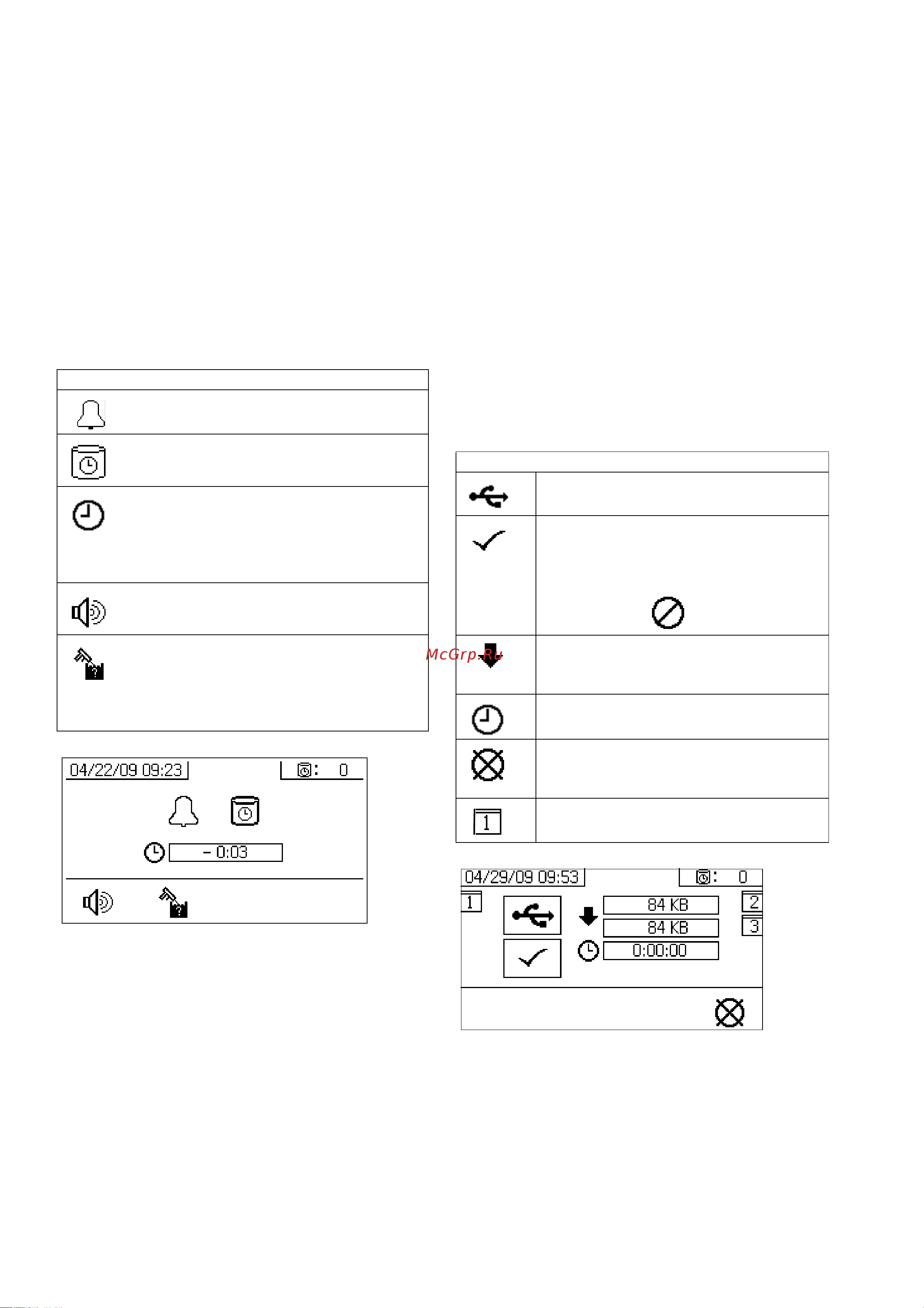

Экран срока жизнеспособности
Меню срока жизнеспособности автоматически
выводится на экран при подаче указания о сроке
жизнеспособности распыляемого материала.
Экран автоматически закрывается по окончании срока
действия указания или в том случае, если оператор
нажимает кнопку подтверждения промывки. Более
подробные сведения см. в приведенной ниже таблице.
Экран USB
После вставки флэш-диска USB в порт (DR) меню USB
автоматически выводится на экран, а выбранные
журналы начинают автоматически загружаться на
флэш-диск USB.
При вводе флэш-диска USB в систему во время работы
распылитель автоматически останавливается.
После извлечения флэш-диска USB экран USB
автоматически закрывается.
Номер выбранного для загрузки журнала
отображается в поле, находящемся рядом со значком
USB. Номера остальных журналов указываются
в полях, которые располагаются в правой части
страницы. Более подробные сведения
см. в приведенной ниже таблице.
Рекомендуемые флэш-накопители USB
Для загрузки данных используйте флэш-диск USB
(17L724), входящий в комплект поставки
распылителя XM.
Значок Функция
Подана рекомендация.
Включен таймер срока
жизнеспособности.
Время, прошедшее с момента окончания
срока жизнеспособности. Начальное
время – 0:00. Далее осуществляется
обратный отрицательный отсчет
времени с интервалом в одну минуту.
Эта кнопка используется для отключения
звукового сигнала рекомендации.
Эта кнопка используется для
подтверждения промывки
смесительного шланга. Позволяет
сбросить таймер срока
жизнеспособности.
Значок Функция
Мигает в процессе загрузки данных.
По окончании загрузки появляется
флажок. Этот значок указывает на то, что
загрузка прошла успешно. Если загрузка
прошла с ошибкой,
отображается .
Этот значок указывает на общий объем
загружаемых данных и объем данных,
которые осталось загрузить.
Рядом с этим значком отображается
время до окончания загрузки журнала.
Нажмите, чтобы отменить загрузку. После
отмены загрузки необходимо извлечь
флэш-диск USB.
Номер загружаемого журнала.
