Приложение A
3A0014R 91
Изменение номера задания
1. Для выделения первого символа нажмите .
Для изменения цифры нажимайте и .
Для перехода к следующей цифре
нажимайте и . Для сохранения
цифры нажмите . Для отмены
нажмите .

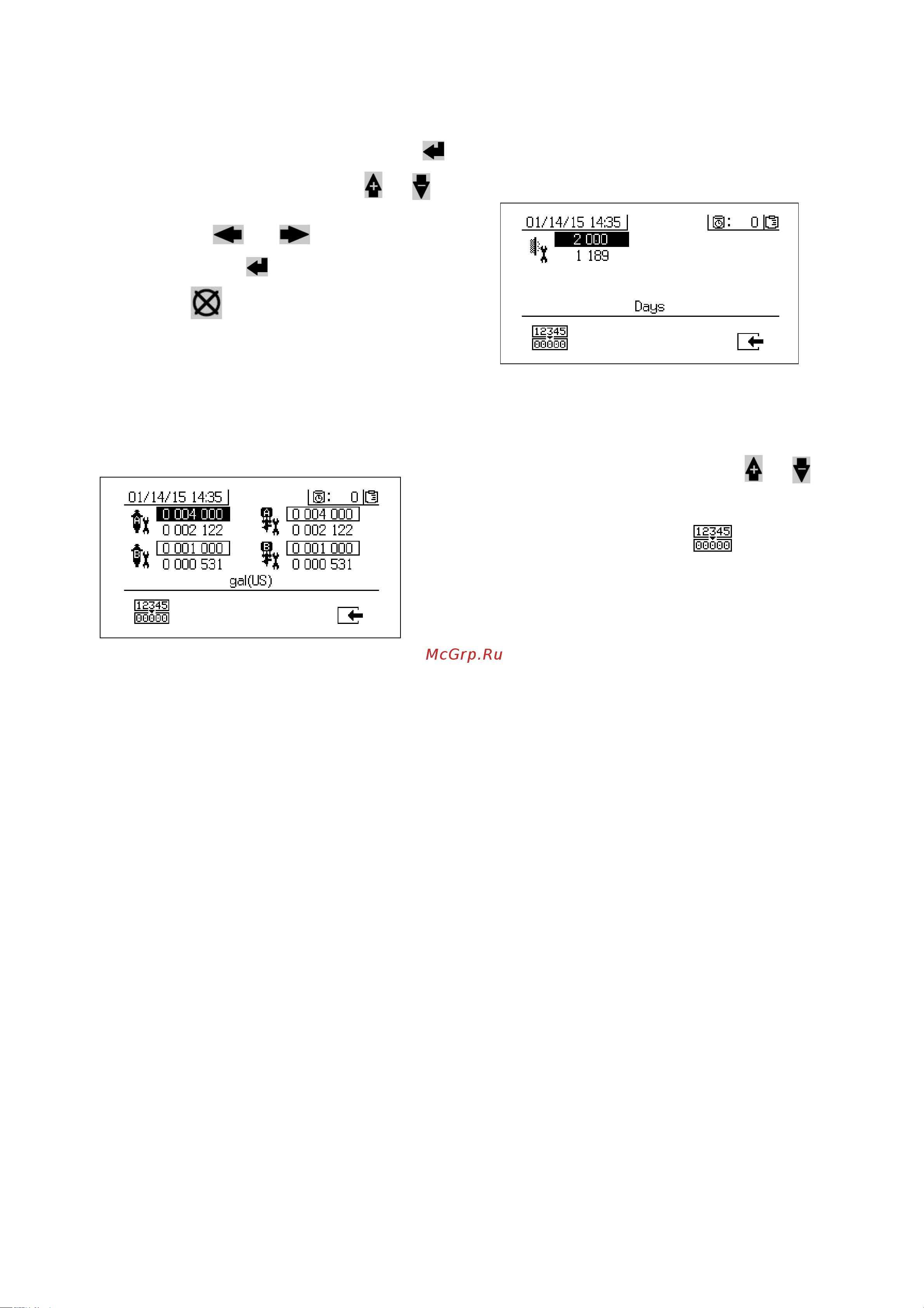

Экран технического обслуживания 1
На этой странице можно просматривать заданные
значения объема жидкостей, который нужно
пропустить через оба насоса и дозирующие клапаны
для подачи предупреждения о необходимости
технического обслуживания.
Экран технического обслуживания 2
На этой странице указывается интервал замены
главного фильтра входящего воздуха перед подачей
указания.
Обнуление счетчика технического обслуживания
1. Для прокрутки и выбора поля технического
обслуживания, которое необходимо сбросить на
исходное значение, нажимайте и .
2. Для обнуления счетчика технического
обслуживания нажмите .
