Приложение A
3A0014R 89

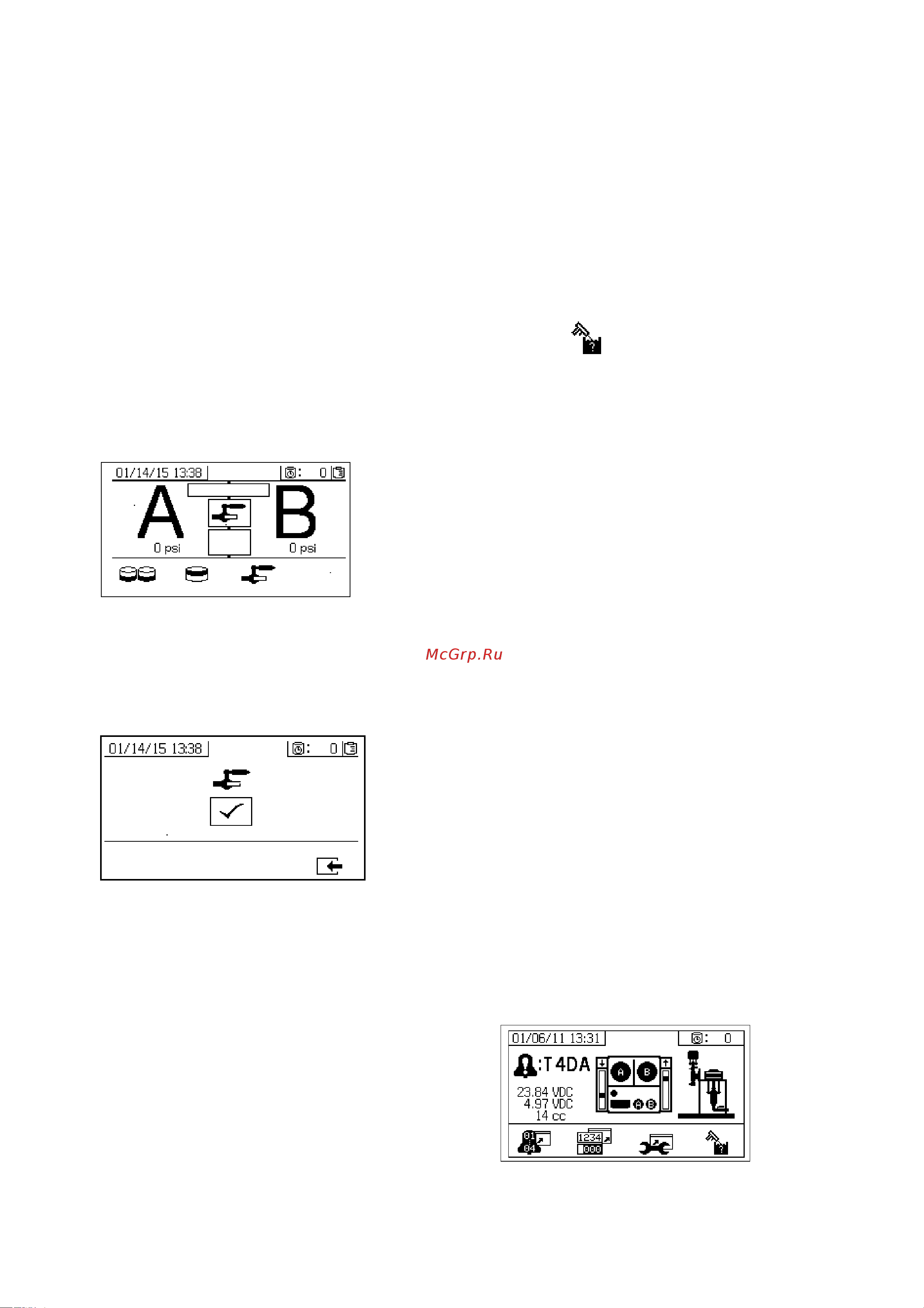

Проверка подключенных ниже по потоку
клапанов на наличие утечек
На этой странице можно выяснить, не закрыты или не
изношены ли клапаны, установленные ниже
дозирующих клапанов A и B. Эту функцию можно
использовать для проверки обратных запорных
клапанов смесительного коллектора или любых
удаленных клапанов циркуляции.
При наличии непрерывного движения насоса на
стороне A или B в ходе проверки в системе возникнет
ошибка. Ошибка свидетельствует об утечке в клапане.
Страница с подтверждением для данной проверки не
предусмотрена. Однако в том случае, если проверка
подключенных ниже по потоку клапанов завершится
неудачей, система выдаст предупреждение,
указывающее на причину этой неудачи.
Подтверждение проверки клапанов на наличие
утечек
Этот экран отображается после завершения проверки
клапанов на наличие утечек и содержит информацию
об успешности проверки.
Информационные экраны
На этом экране можно просматривать
диагностические данные аварийных сигналов,
журналы аварийных сигналов, партии в насосах и
совокупный объем подачи жидкостей. Кроме того,
в этих меню можно просматривать сведения о
техническом обслуживании насосов и обратных
клапанов, включая график технического
обслуживания.
Если таймер жизнеспособности включен,
отображается значок подтверждения
промывки .
Аварийный сигнал
На странице аварийного сигнала отображается код
подаваемого аварийного сигнала. Предусмотрено два
уровня кодов ошибок: аварийные сигналы и
рекомендации. Заштрихованное изображение
колокольчика с восклицательным знаком и тремя
звуковыми предупреждениями означает аварийный
сигнал. Незаштрихованное изображение
колокольчика с одним звуковым предупреждением
обозначает рекомендацию.
Кроме того, на данной странице указывается источник
возникшей ошибки. Для этого отображаются
горизонтальная и боковая проекции системы.
Более подробные сведения см. в приведенной ниже
таблице и подразделах.
Первое число под кодом аварийного сигнала –
это основное напряжение питания, используемое
электронными модулями. Данное напряжение должно
быть в диапазоне 23 – 25 В пост. тока для установки в
неопасной зоне и 10 – 14 В пост. тока для установки в
опасной зоне.
Второе число под кодом аварийного сигнала –
это напряжение источника питания, используемое
датчиками системы. Данное напряжение должно быть
в диапазоне 4,9 – 5,1 В пост. тока.
Первое число под полем кода аварийного сигнала –
это величина дозирования насоса со стороны A.
Это значение отображается в кубических сантиметрах
(см3) и представляет собой объем, который
перекачивается со стороны А, когда дозирующий
клапан со стороны В выключен. Оптимизация
ограничения системы позволит поддерживать это
значение на низком уровне и обеспечить хорошее
перемешивание материала.
