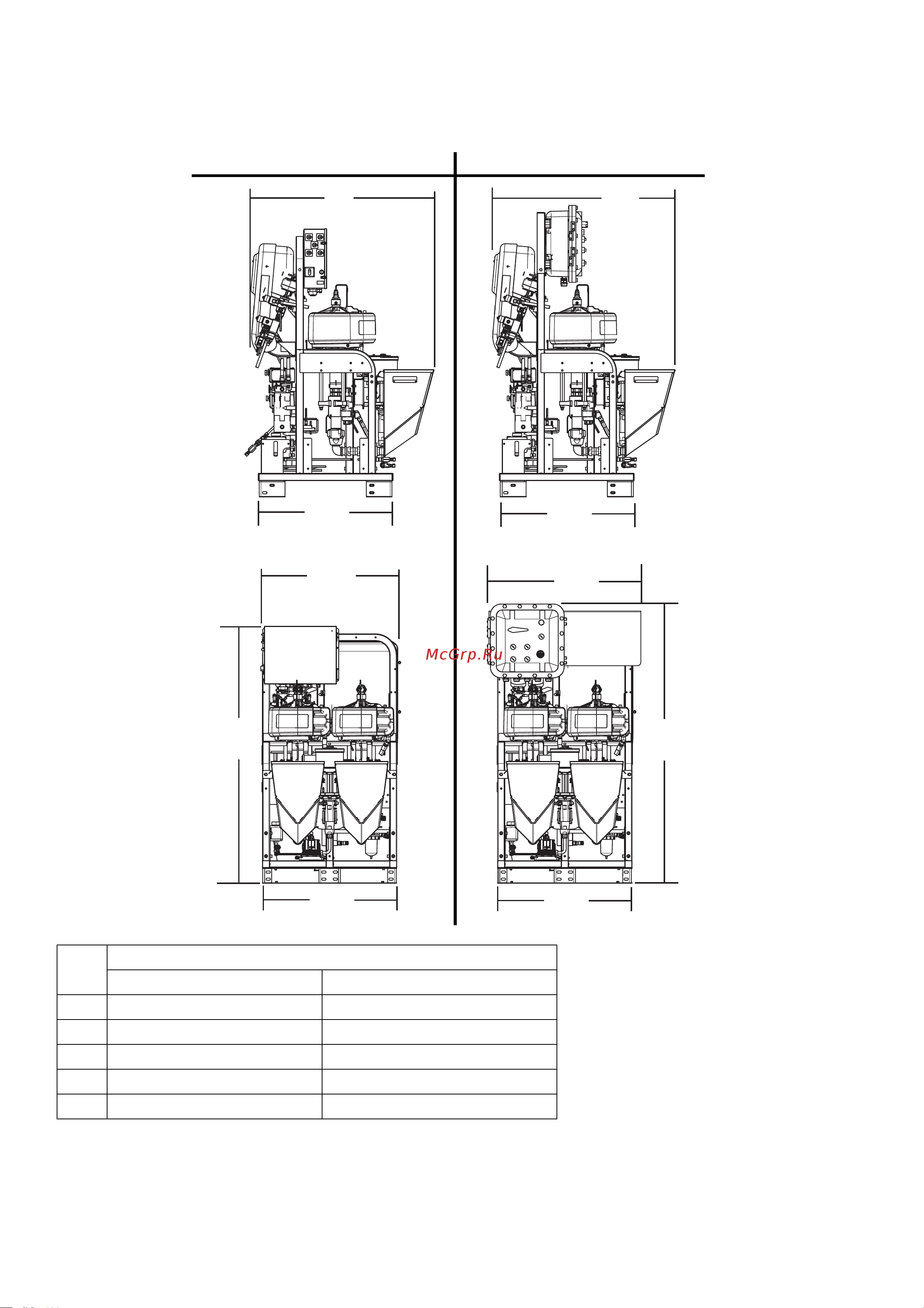

Размеры
98 3A0014R
Стальной резервуар с задним креплением на 38 литров
WLD
$
$
%
&
&
'
(
(
%
'
Безопасные зоны Опасные зоны
Поз.
Размеры
Безопасные зоны Опасные зоны
A 120,6 см (47,5 дюйма) 120,6 см (47,5 дюйма)
B 91,4 см (36,0 дюйма) 91,4 см (36,0 дюйма)
C 97,7 см (38,5 дюймов) 110,4 см (43,5 дюймов)
D 96,5 см (38,0 дюймов) 96,5 см (38,0 дюймов)
E 184,1 см (72,5 дюйма) 200,6 см (79,0 дюймов)
