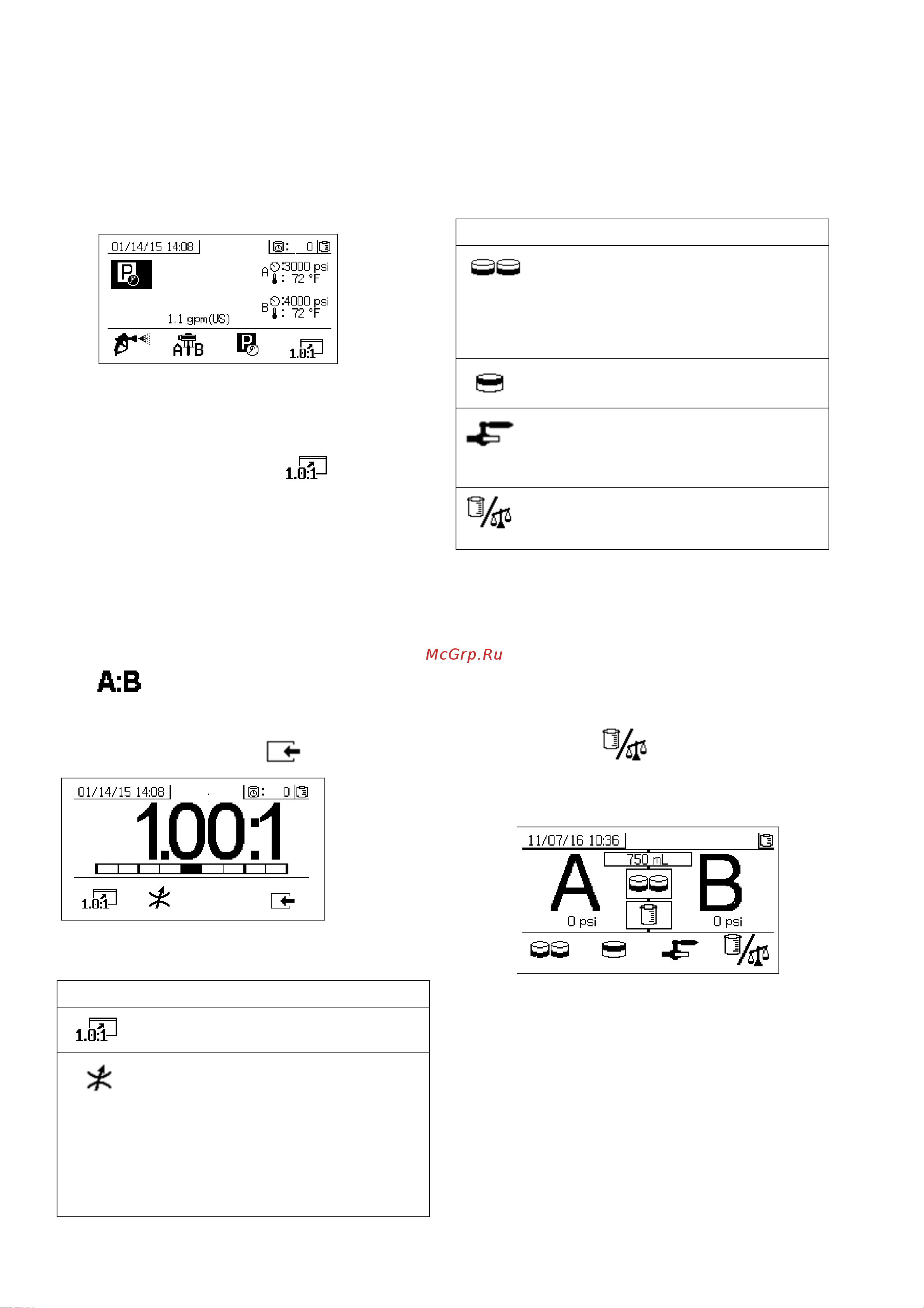

Приложение A
86 3A0014R
Режим длительной остановки
Для перевода насосов подачи жидкости в режим
длительной остановки и остановки штоков в нижнем
положении оператор должен выбрать этот режим.
Для входа в данный режим следует нажать кнопку,
расположенную под значком длительной остановки.
Режим соотношения
На данной странице отображается установленное
соотношение смешивания или меню ограничителя.
Для входа в этот режим нажмите . Гистограмма
показывает, нужно ли повернуть ограничитель
выбора В по часовой стрелке или против часовой
стрелки. См. Регулировка ограничения выпуска
в системе на стороне B, стр.42.
Отображается соотношение по весу, если машина
находится в режиме соотношения по весу.
Отображается соотношение по объему, если машина
находится в режиме соотношения по объему.
Если в меню включения функций включено
поле , через 10 секунд с момента начала
распыления вместо экрана режима распыления будет
отображаться гистограмма. Для возврата на экран
режима распыления нажмите .
Меню ограничителя
Экраны проверки
Меню проверок позволяет проверять дозирование
жидкостей, насосы и подключенные ниже по потоку
клапаны на наличие утечек.
Проверка насоса / калибровка
С помощью этой страницы оператор может
осуществить дозирование жидкости из каждого насоса
в фиксированной объеме 750 мл. Когда насос работает,
соответствующий значок на странице приобретает
черный цвет и начинает мигать. По окончании
дозирования жидкости значок становится серым.
Если в системе выбран режим соотношения по
объему, то нажатием можно запустить
проверку при помощи измерения объема или веса.
Если в системе выбран режим соотношения по весу,
раздаваемые материалы должны измеряться по весу.
Подтверждение проверки насосов и системы
дозирования
На данной странице указывается, что проверка
насосов прошла без ошибок. Есть три варианта,
которые влияют на способ использования экрана.
Значок Функция
Вывод соотношения: показать точность
соотношения смешивания материалов.
Отображение регулировки ограничителя:
регулировка ограничителя с целью
оптимизации соотношения компонентов
в смеси.
• При максимальной скорости потока
столбик должен находиться в центре.
• Если скорость потока ниже
максимальной, столбик должен
находиться справа.
Значок Функция
Проверка насосов
: раздача по 750 куб. см
жидкостей A и B; проверка выбора, работы
и дозирующей системы насосов. В режиме
системы по весу эта функция позволяет
откалибровать систему при помощи ввода
значений веса.
Раздача партии
: раздача жидкостей A и B в
указанной пропорции и объеме.
Проверка на наличие утечек после клапана:
проверка клапанов, установленных после
дозирующих клапанов, на способность
удерживать давление.
Выбор режима проверки:
переключение
между режимом проверки по объему и
по весу.
