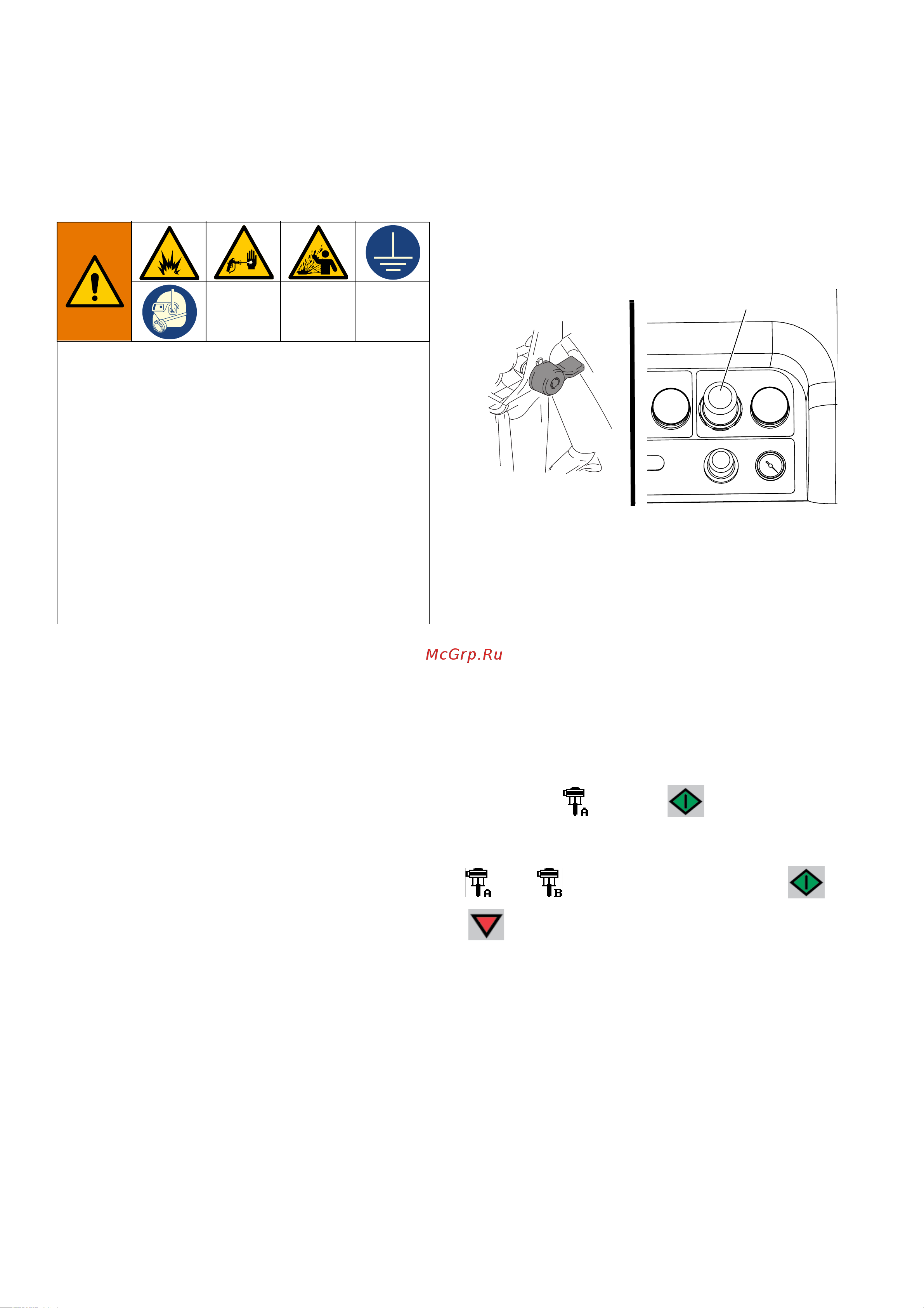

Промойте оборудование
48 3A0014R
Опорожнение и промывка
системы (в случае применения
нового распылителя или по
окончании работы)
ПРИМЕЧАНИЕ.
• Если в системе используются нагреватели и шланг
с подогревом, отключите их и дайте им остыть до
начала промывки. Не включайте нагреватели до
тех пор, пока линии подачи материала не
очистятся от растворителя.
• Во избежание разбрызгивания при промывке
следует использовать самое низкое давление.
• Перед сменой краски или отправкой
оборудования на хранение систему следует
промывать с увеличенной скоростью потока
и в течение более длительного времени.
• Для промывки только смесительного коллектора
см. раздел Промывка смесительного
коллектора, шланга и пистолета на стр. 44.
Рекомендации
Промывать новые системы следует в том случае,
если материалы для формирования покрытий
загрязнены маслом 10W.
Промывка системы необходима в указанных ниже
случаях. Промывка поможет предотвратить забивание
шланга между бункерами и впускными отверстиями
насосов.
• Распылитель не будет использоваться дольше
одной недели.
• Если распыляемые материалы затвердеют.
• Если применяются тиксотропные смолы, которые
требуют перемешивания.
Процедура
1. Выполните Процедура сброса давления, стр. 43,
и Промывка смесительного коллектора,
шланга и пистолета, стр. 44. Установите
блокиратор курка. Поверните пневматический
регулятор (CD) главного насоса на один оборот
против часовой стрелки, чтобы выключить
устройство.
ПРИМЕЧАНИЕ. При сливе материалов для
формирования покрытий снимите жидкостные
фильтры насосов, если они установлены, и погрузите
их в растворитель для ускорения процесса очистки
оборудования. Если вы промываете новую систему,
оставьте фильтры на месте. Перейдите к действию 2.
2. Для откачивания оставшейся жидкости из
системы переместите возвратные шланги
циркуляции в отдельные емкости для жидкости.
3. Увеличьте значение на пневматическом регуляторе
(CD) главного насоса до 21 кПа, 2,1 бар (30 psi).
4. Выберите . Нажмите .
Если насосы работают независимо, выберите
или
. Для очистки нажимайте кнопки
и по мере надобности.
ПРИМЕЧАНИЕ. Если распылитель не запускается под
действием статического давления, увеличивайте
давление воздуха с шагом приращения 69 кПа, 0,7 бар
(10 футов на кв. дюйм). Во избежание разбрызгивания
давление не должно превышать 28 кПа, 2,8 бар (40 psi).
?
? ? ?
?
Во избежание пожара и взрыва всегда заземляйте
оборудование и емкость для отходов. Во избежание
электростатического искрения и получения травм
из-за разбрызгивания всегда проводите промывку при
наименьшем возможном давлении.
Горячий растворитель может воспламеняться.
Во избежание пожара или взрыва выполняйте
указанные ниже действия.
•
Промывайте оборудование только в хорошо
проветриваемом помещении.
•
Перед осуществлением промывки убедитесь в том,
что главный источник питания выключен
и нагреватель охлажден.
•
Не включайте нагреватель до тех пор, пока линии
подачи материала не очистятся от растворителя.
пневматически
CD
