Промойте оборудование
3A0014R 49

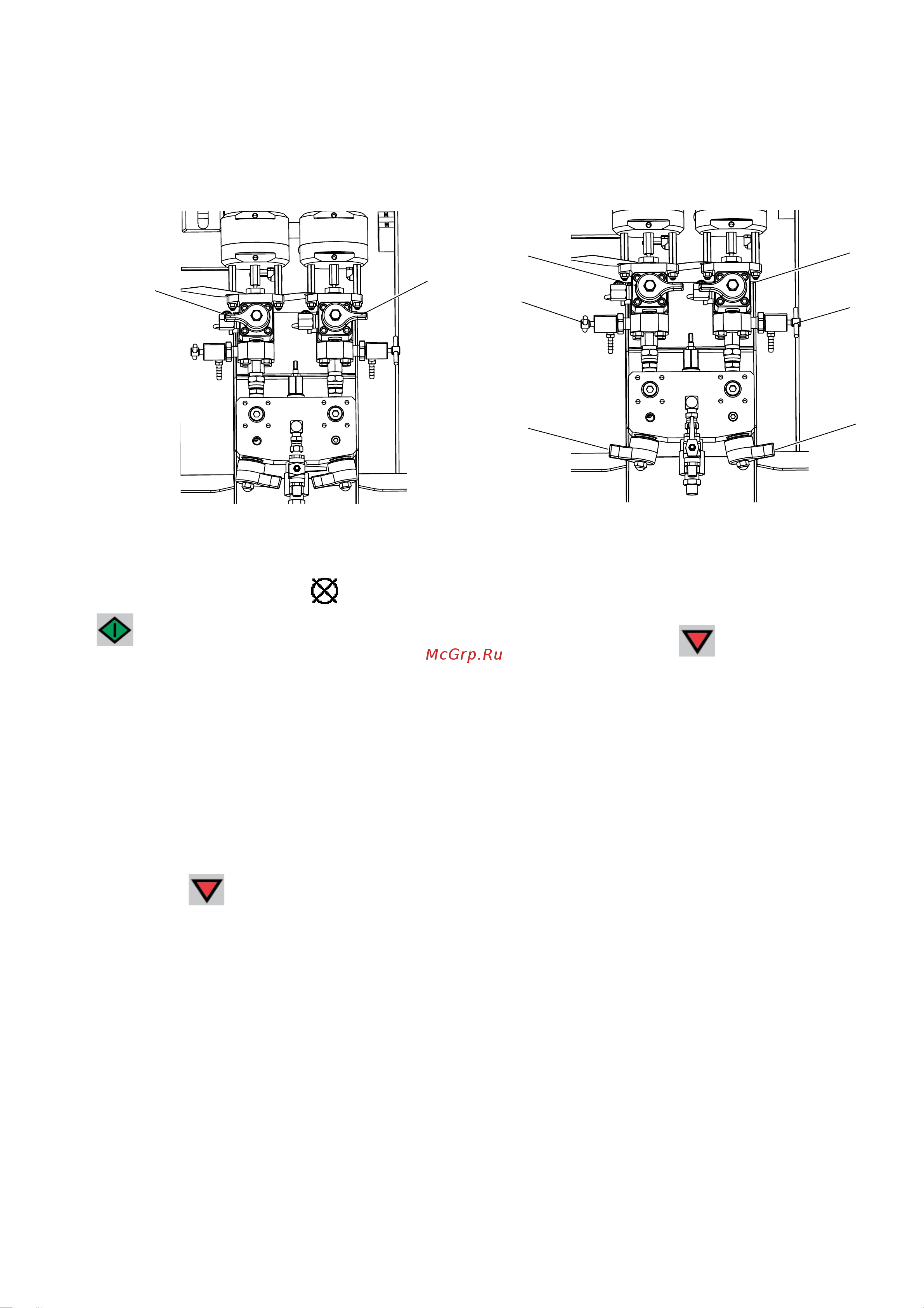

5. Откройте рециркуляционные клапаны (AC, AD)
для соответствующей стороны дозатора. Насосы
должны поработать до тех пор, пока бункеры A и B
не опустеют. Храните материалы в отдельных
чистых емкостях.
ПРИМЕЧАНИЕ. При заправке или промывке насосов
могут появляться аварийные сигналы об образовании
кавитационных пустот или о разгоне насосов.
Устраните аварийные сигналы и снова нажмите
(по мере необходимости). Аварийные сигналы
предотвращают работу насосов с чрезмерно высокой
скоростью, что может привести к повреждению
уплотнений.
6. Протрите бункеры дочиста и залейте
растворитель в каждый из них. Переместите
шланги циркуляции в контейнеры для отходов.
7. Повторите шаг 4, стр. 48, чтобы произвести
промывку каждой из сторон, пока из шланга
рециркуляции не потечет чистый растворитель.
8. Нажмите . Переместите шланги
рециркуляции обратно в бункеры. Продолжайте
рециркуляцию до тех пор, пока система не будет
полностью промыта.
9. Закройте рециркуляционные клапаны (AC, AD)
и откройте клапаны смесительного коллектора
(AH, AJ). Осуществите дозирование чистого
растворителя через клапаны смесительного
коллектора и пистолет.
10. Закройте клапаны смесительного коллектора
(AH, AJ).
11. Медленно откройте пробоотборные клапаны
(AE, AF), чтобы прокачать растворитель, пока
оборудование не очистится. Закройте клапаны
отбора проб. Нажмите .
12. Выполните процедуру Перевод штоков насосов
подачи жидкости в режим длительной
остановки, стр.50.
13. Снимите жидкостные фильтры насоса, если они
установлены, и смочите их растворителем.
Очистите и замените крышку фильтра. Очистите
и просушите уплотнительные кольца фильтра.
Не оставляйте уплотнительные кольца
врастворителе.
14. Закройте главный воздушный клапан (E).
ПРИМЕЧАНИЕ. Заполните гайки сальника насосов A и
B жидкостью для щелевых уплотнений. Кроме этого,
во избежание осадка всегда оставляйте в системе
немного жидкости, например растворитель или масло.
Позже этот осадок может отслоиться.
Не используйте воду.
AC
AD
AD
AF
AJ
AC
AE
AH
