Техническое обслуживание
60 3A0014R
Подающие насосы
• Следите, чтобы уплотнительная гайка /
смачиваемая чашка была на 1/3 наполнена
жидкостью для щелевого уплотнения Graco (TSL
™
)
или совместимым растворителем, которые
помогают продлить срок службы уплотнений.
• Еженедельно регулируйте уплотнительную гайку,
чтобы она была достаточно плотной для
предотвращения утечки. Для затяжки гайки
используйте вилочный ключ или стержень
6,3 мм (0,25 дюйма). Не затягивайте
слишком сильно.
• Никогда не оставляйте насос или шланги
заполненными водой или воздухом. Чтобы
предотвратить образование коррозии, промойте
воду и продуйте весь воздух из системы
и оставьте ее в минеральном спирте или
растворителе на масляной основе.
Мешалки
• Меняйте редукторное масло после первых
100 часов или двух недель эксплуатации.
После этого меняйте масло через каждые
2500 часов или шесть месяцев (в зависимости от
того, что наступит раньше) эксплуатации
в нормальных условиях. Если оборудование
эксплуатируется в тяжелых условиях эксплуатации
или в атмосфере с повышенной влажностью или
абразивными веществами, замена масла требуется
через более короткие промежутки. Процедуру
замены масла, см. в руководстве мешалки.
• Если пневмомотор работает медленно или
неэффективно, промойте пневмомотор
(см. руководство по эксплуатации мешалки).
• Каждые 2500 часов или раз в шесть месяцев
(в зависимости от того, что наступит раньше)
осматривайте блок подшипников
(см. руководство по эксплуатации мешалки).

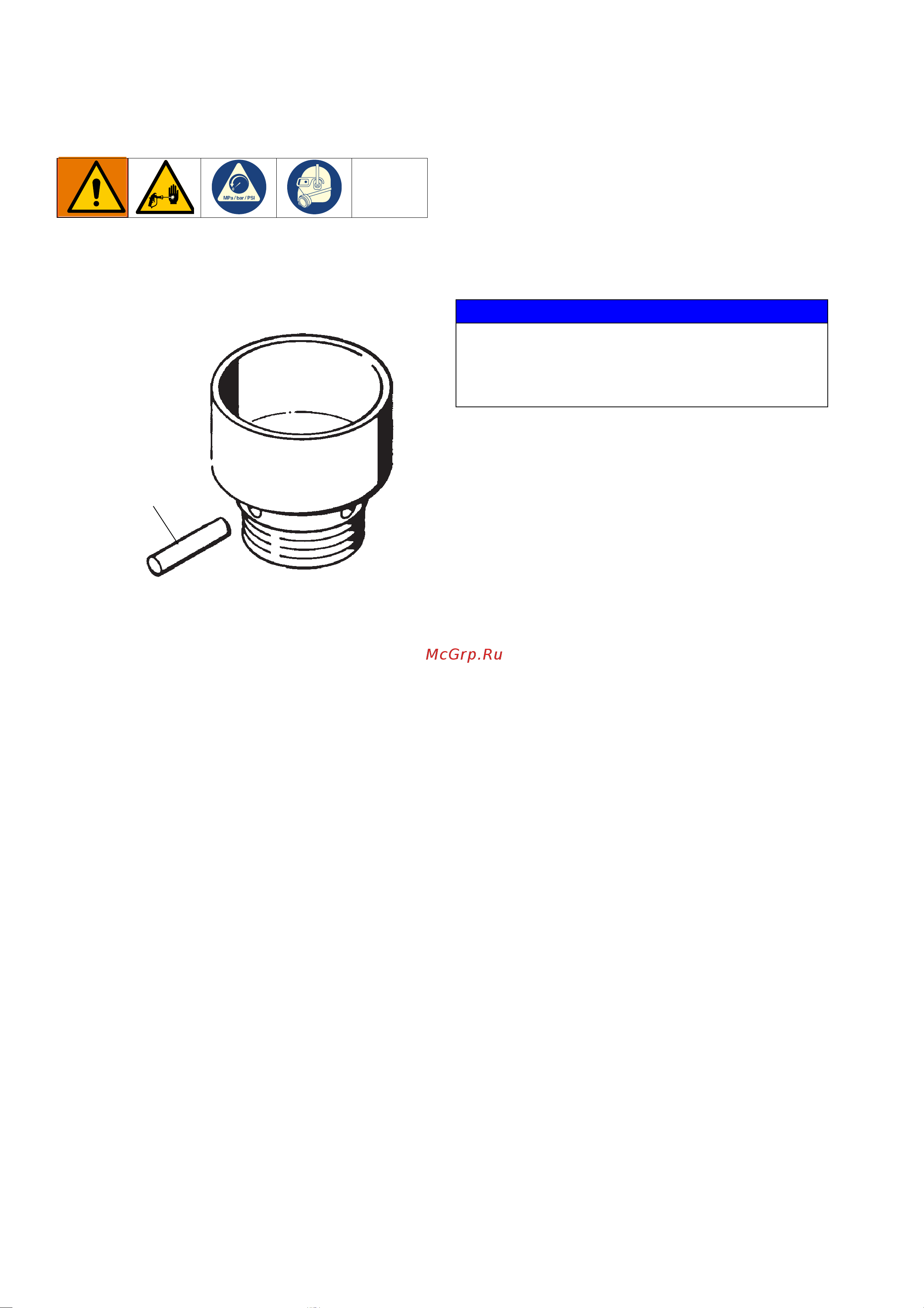

ti34523a
6,3 мм (0,25 дюйма)
Диаметр стержня
ПРИМЕЧАНИЕ
Во избежание выхода из строя пневмомотора и
возможных повреждений оборудования всегда
надлежащим образом смазывайте пневмомотор
смазкой для пневмомоторов.
