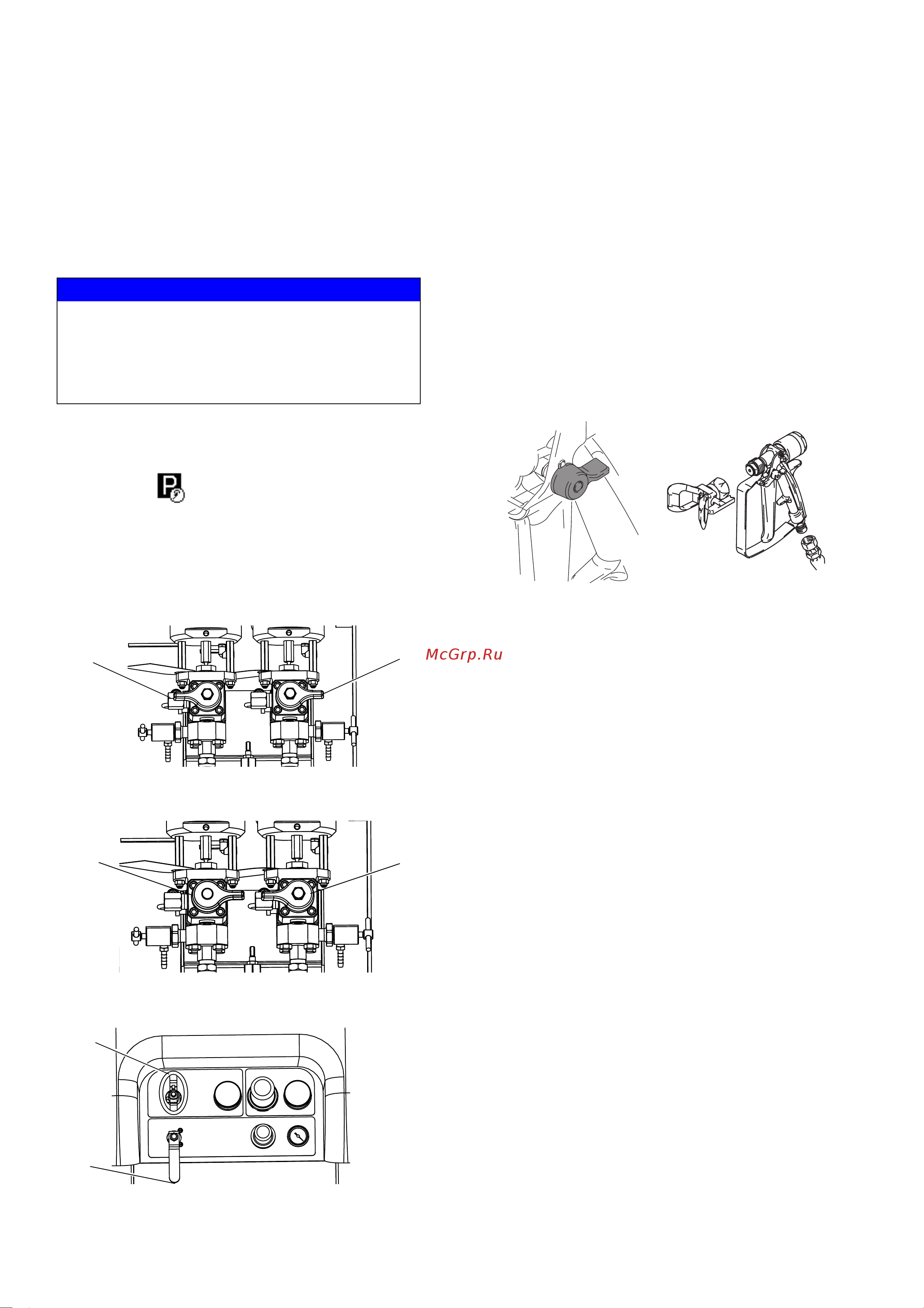

Перевод штоков насосов подачи жидкости в режим длительной остановки
50 3A0014R
Перевод штоков насосов
подачи жидкости
врежим длительной
остановки
1. Снимите давление. Выполните Процедура сброса
давления, стр.43.
2. Нажмите .
3. Поверните рециркуляционные клапаны (AC, AD)
против часовой стрелки, чтобы открыть их.
Каждый насос будет осуществлять рециркуляцию
вплоть до нижней мертвой точки, а затем
остановится.
4. Как только синие индикаторы насосов выключатся,
закройте соответствующие клапаны циркуляции.
5. Закройте воздушный клапан (CA) главного насоса
и перекройте подачу воздуха в систему.
Выключение всей
системы
Выполняйте данную процедуру перед обслуживанием
оборудования или перед завершением работы.
1. Выполните процедуру, описанную в разделе
Промывка смесительного коллектора, шланга
и пистолета, стр. 44.
2. Установите спусковой крючок пистолета на
предохранитель спускового механизма.
Выключите пневматический регулятор и закройте
главный воздушный запорный клапан.
Снимите сопло.
3. Если вы не собираетесь использовать устройство
более 24 часов, промойте его.
- Выполните процедуру Перевод штоков
насосов подачи жидкости в режим
длительной остановки на стр. 50.
- Закройте выпускные отверстия для жидкости,
чтобы растворитель не вытекал из шлангов.
- Нанесите на гайки сальника насосов A и B
жидкость для щелевых уплотнений (TSL).
4. Если устройство будет планируется отключить
более чем на одну неделю, выполните процедуру
Опорожнение и промывка системы (в случае
применения нового распылителя или по
окончании работы) на стр. 48.
ПРИМЕЧАНИЕ
Если на материал засохнет на открытом штоке
поршневого насоса, это может привести
к повреждению уплотнений горловины.
Во избежание повреждений всегда останавливайте
насос в нижней точке хода поршня.
ADAC
ADAC
CA
CB
