Проверка системы
3A0014R 53
Подтверждение проверки насосов
и дозирования

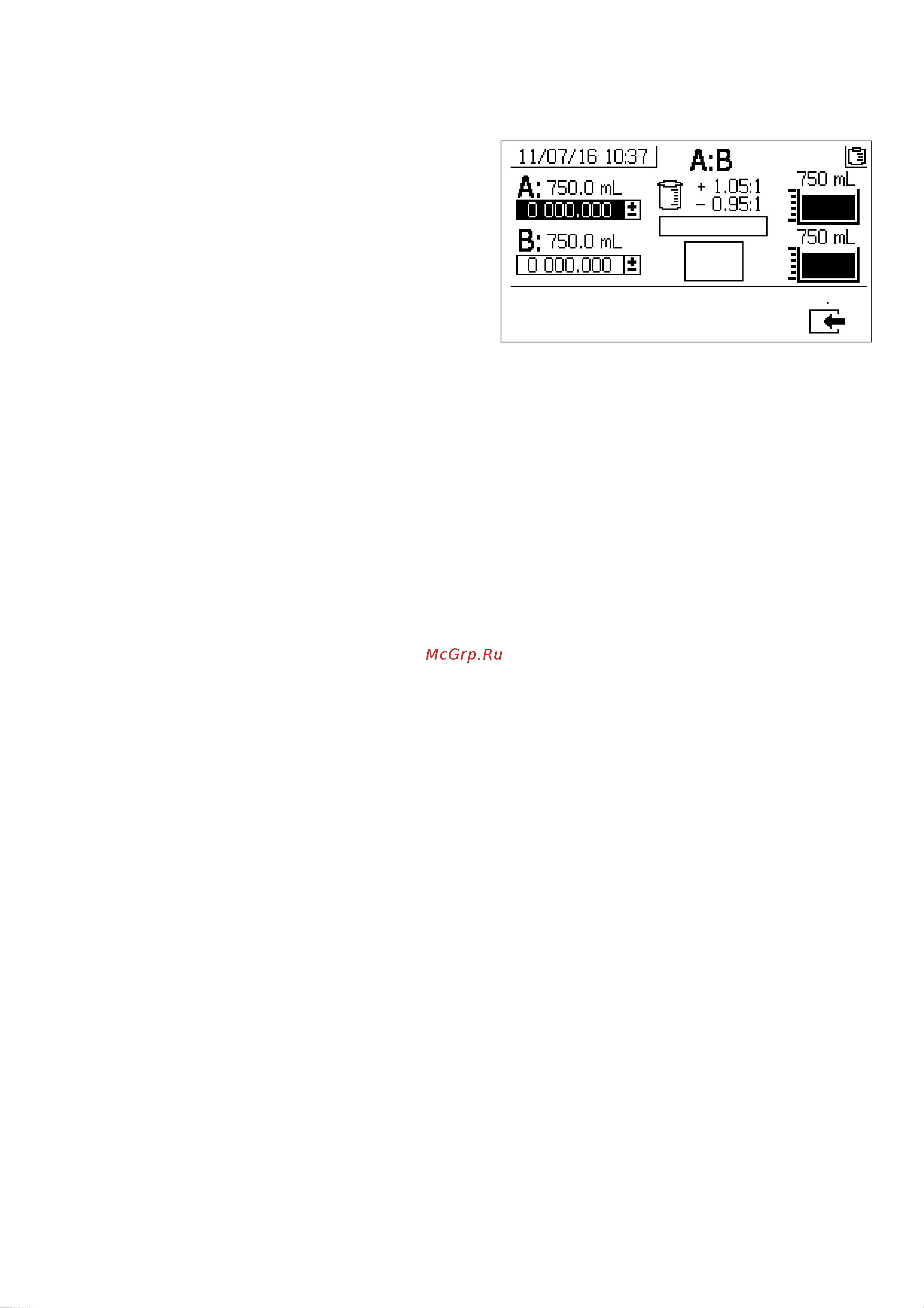

Если проверка насосов и системы дозирования
завершена без ошибок, на экране появляется
страница подтверждения проверки насосов и системы
дозирования. Данные, отображаемые на экране,
зависят от соотношения системы и режимов
проверки. Указанные данные представлены
в Приложении A «Экраны проверки» (стр. 86).
Информация, содержащаяся в настоящем
руководстве, относится к режиму соотношения
системы по объему и проверке по объему, которые
являются стандартными для систем XM. На этой
странице отображается целевой объем жидкости,
поданной в каждый стакан из каждого дозирующего
насоса. Чтобы определить, работает ли система
в режиме соотношения, и внести результаты проверки
в загружаемые на USB-устройство файлы журналов,
введите два объема.
