Приложение A
3A0014R 87

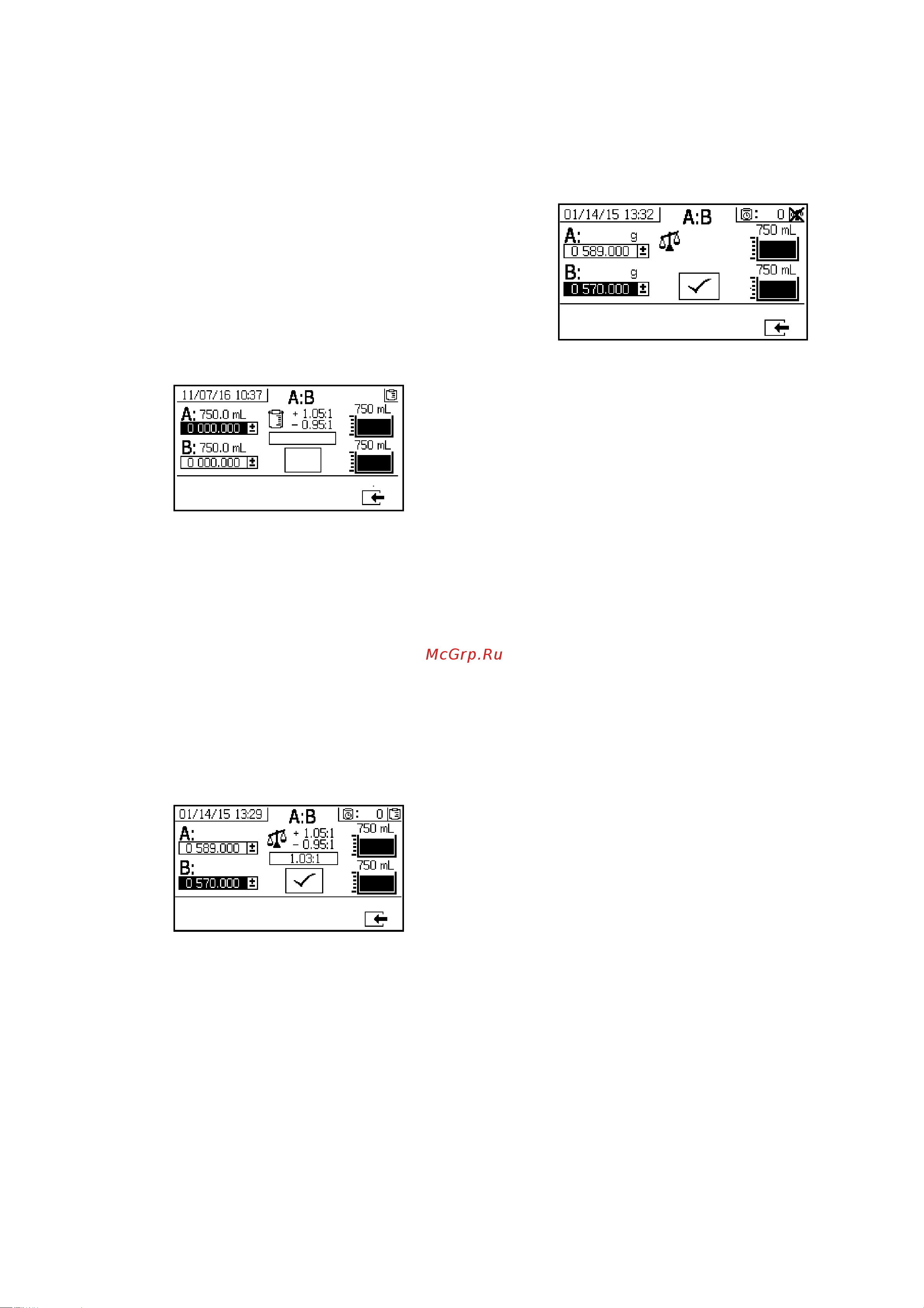

Режим соотношения по объему – проверка
по объему
Введите значения объема каждого розданного
материала в соответствующие поля на этом экране.
Если вычисленное соотношение не выходит за
пределы допустимой погрешности соотношения,
которая задана на экране настроек проверки
соотношения, в поле появится флажок. Результаты
записываются в журналы USB.
Целевое соотношение по объему для этой проверки
задается на начальном экране установки, стр. 77.
Допустимая погрешность задается на экране
настройки проверки соотношения на стр. 79.
Режим соотношения по объему – проверка по весу
Введите значения чистого веса каждого розданного
материала в соответствующие поля на этом экране.
Если они не выходят за пределы допустимой
погрешности соотношения, которая задана на экране
настроек проверки соотношения, в поле появится
флажок. Результаты записываются в журналы USB.
Целевое соотношение по весу для этой проверки
задается на экране настройки проверки соотношения,
стр. 79.
Режим соотношения по весу
На этом экране отображаются два поля ввода
значений веса образцов A и B для калибровки машины
при работе в режиме соотношения по весу.
Вес следует вводить в граммах.
Целевое соотношение по весу для этой проверки
задается на начальном экране установки, стр. 77.
Допустимая погрешность задается на экране
настройки проверки соотношения на стр. 79.
После ввода в поле появится галочка. В правом
верхнем углу по-прежнему будет отображаться знак
перечеркивания X поверх значка весов до тех пор,
пока проверка соотношения не будет успешно
проведена.
Режим системы соотношения по объему –
проверка по объему
Режим системы соотношения по объему –
проверка по весу
Режим соотношения системы по весу
